Bedienpult - Otto Bock C1000 Bedienungsanleitung

Einstellmöglichkeiten
Die Höhe der Armauflage wird durch Lösen der Schraube am oberen Ende der
Armauflagenhalter verändert (Abbildung 5).
Bei der Verstellung ist darauf zu achten, dass die Schraube wieder fest angezogen
wird.
8.3

Bedienpult

Zur Anpassung des Bedienpultes an die Armlehne werden die Befestigungsschrauben
an der Unterseite der Armlehne gelöst.
Das Bedienpult ist nach vorn bzw. nach hinten zu schieben und an die gewünschte
Armlänge anzupassen (Abbildung 6).
Diese Funktion ist sehr hilfreich bei der Verwendung von Armlagerungsschalen und
Handauflagen, die im Zubehörkatalog zu finden sind. Ist die Bedienpultschiene zu lang,
kann der überstehende Teil einfach abgesägt werden.
Das Bedienpult kann durch Lösen des Verbindungssteckers auch komplett von der
Armlehne entfernt werden. Hierzu wird der Sicherungsring des Steckers bis zur
Endlage nach links gedreht (Abbildung 7).
Seite 12

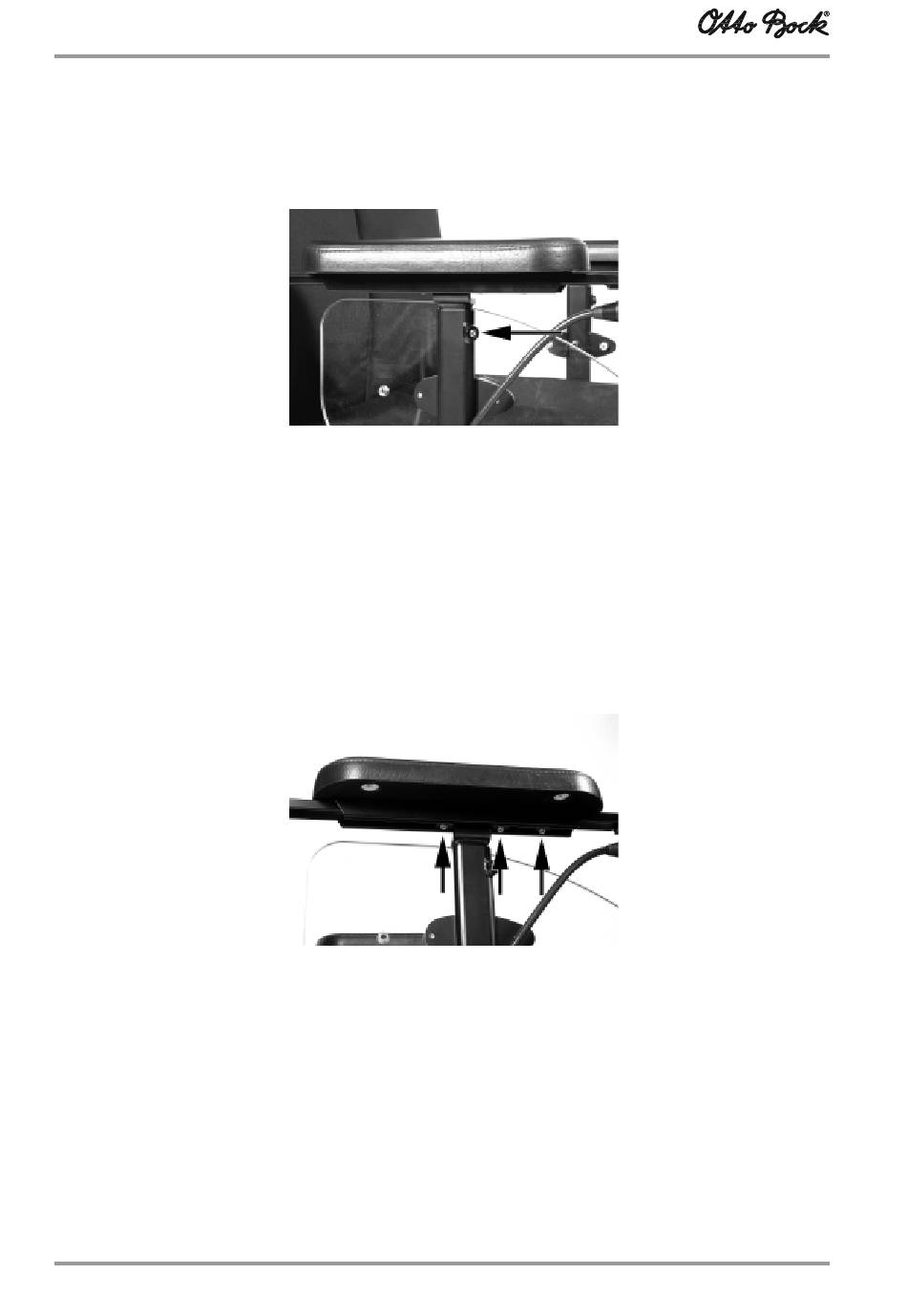

Abbildung 5: Höhenverstellung der Armauflagen
Abbildung 6: Anpassung des Bedienpultes
Bedienungsanleitung C1000
