Rückplatte

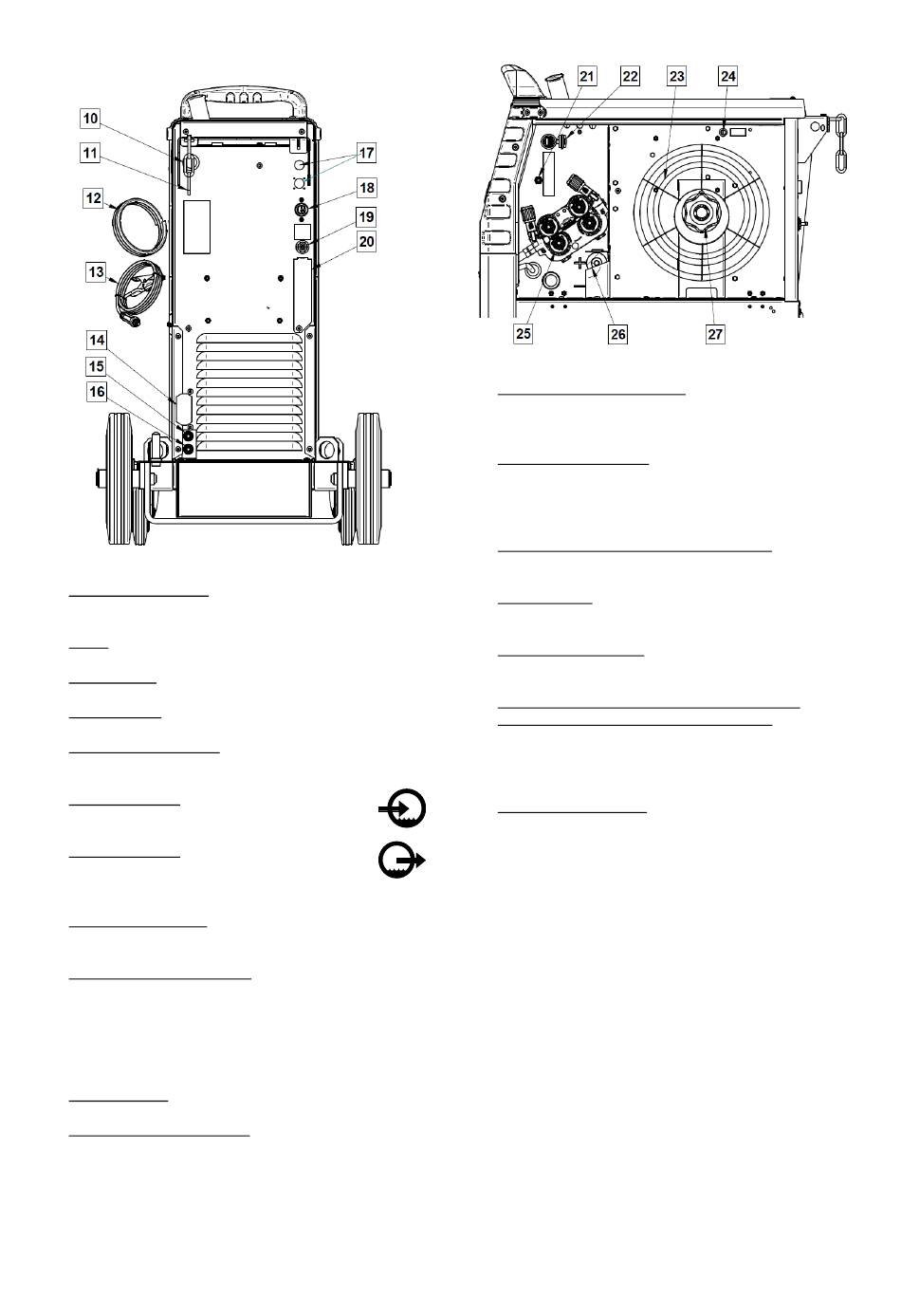

Abbildung 2
10. Drahtbuchseneintritt: Ermöglicht die Installation der
Buchse für den Schweißdraht aus dem Trommelpaket
11. Kette: Für den Schutz der Gasflasche
12. Gasschlauch
13. Erdungskabel
14. Abdeckungshalterung: Zum Montieren der Halterung
des Kühler-Kabelhalters
15. Schnellkupplung: Kühlmitteleinlass (liefert
kühles Kühlmittel an Schweißbrenner/-pistole)
16. Schnellkupplung: Kühlmittelauslass (holt
warmes Kühlmittel von Schweißbrenner/-
pistole)
17. Versorgungsstecker: Für CO2-Gasheizungssatz
(siehe Kapitel „Zubehör")
18. Netzanschlusskabel (5 m): Verbinden Sie den
Netzstecker mit dem bestehenden Gerätekabel wie
in dieser Bedienungsanleitung angegeben. Das
Kabel muss den geltenden Normen entsprechen. Der
Anschluss sollte ausschließlich von einem
Fachmann durchgeführt werden.
19. Gasanschluss: Anschluss für die Gasleitung
20. Buchse für Gasstromregler: Der Gasstromregler
kann separat zugekauft werden (siehe Kapitel
„Zubehör").
Deutsch
Interne Steuerungen
21. Drahttest-/Gastest-Schalter: Dieser Schalter
ermöglicht Drahtvorschub oder Gasstrom ohne
Einschalten der Ausgangsspannung.
22. USB-Anschluss Typ A:
Für den Anschluss eines USB-Speichers für die
Aktualisierung der Gerätesoftware und
Wartungszwecke
23. Drahtspule (für MIG/MAG und MAG-FD): Eine
Drahtspule gehört nicht zum Gerät.
24. Sicherung F1: Die träge Sicherung (2 A/400 V -
6,3x32 mm) verwenden.
25. Drahtvorschubsystem: 4-Rollen-Drahtvor-
schubsystem mit Schnellwechsel-Zuführrollen
26. Klemmleiste für Polaritätswechselstecker (für
MIG/MAG und MAG-FD ohne Gasschutz): Mittels
dieser Klemmleiste kann die Schweißpolarität (+ ; -)
eingestellt werden, die am Schweißbrenner
angezeigt wird.
27. Drahtspulenhalterung: Max. 16-kg-Spulen. Gestattet
Kunststoff-, Stahl- und Faserspulen auf einer 51-mm-
Spindel
Anm.: Die Bremsmutter aus Kunststoff hat ein
Linksgewinde.
6
