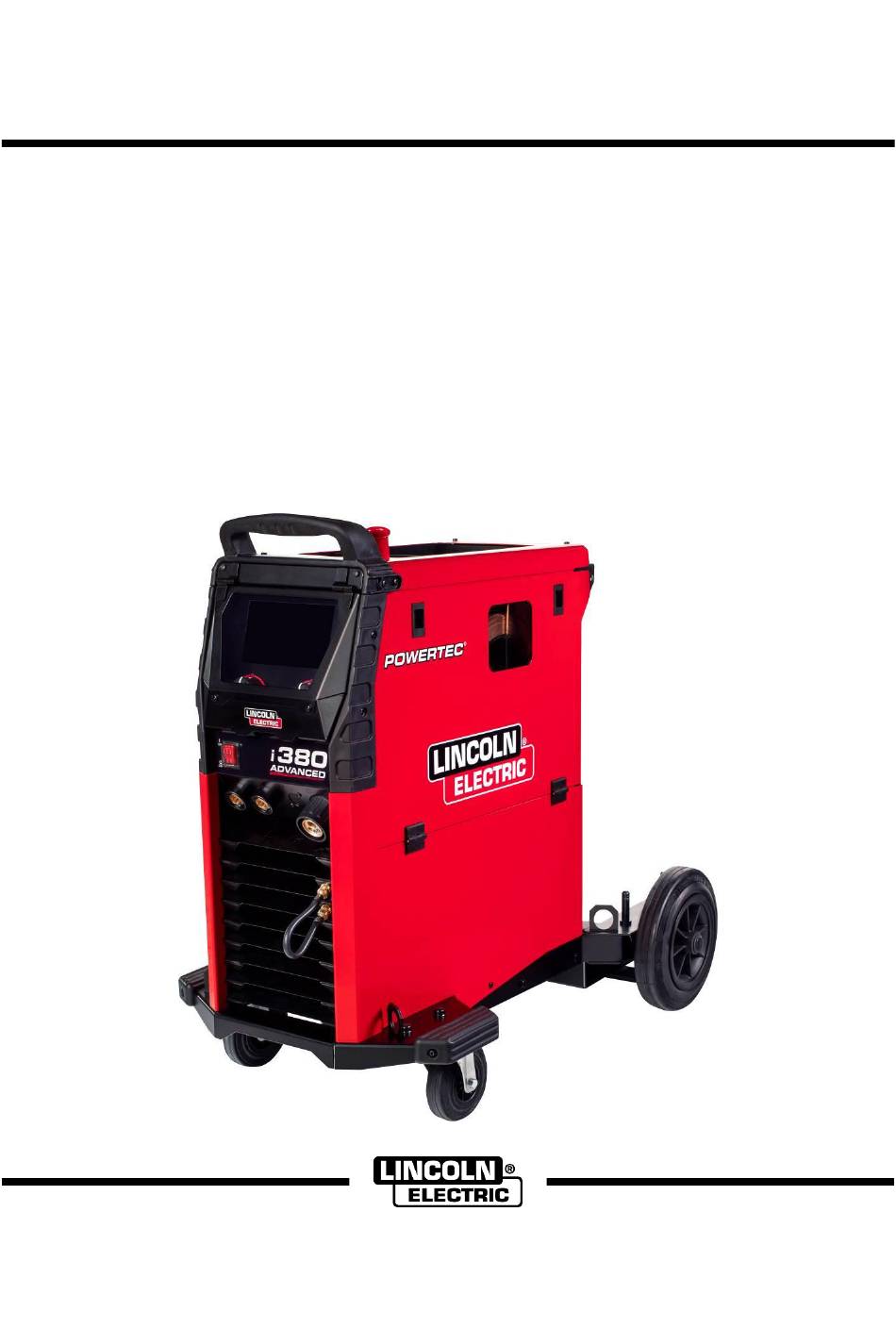

IM3102
05/2019
REV02
POWERTEC i380C ADVANCED
BEDIENUNGSANLEITUNG
GERMAN
Lincoln Electric Bester Sp. z o.o.
ul. Jana III Sobieskiego 19A, 58-263 Bielawa, Poland
www.lincolnelectric.eu

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lincoln Electric POWERTEC i380C ADVANCE

Inhaltszusammenfassung für Lincoln Electric POWERTEC i380C ADVANCE

  • Seite 1 IM3102 05/2019 REV02 POWERTEC i380C ADVANCED BEDIENUNGSANLEITUNG GERMAN Lincoln Electric Bester Sp. z o.o. ul. Jana III Sobieskiego 19A, 58-263 Bielawa, Poland www.lincolnelectric.eu...

  • Seite 2: Inhaltsverzeichnis

    12/05 VIELEN DANK, dass Sie sich für ein QUALITÄTSPRODUKT von Lincoln Electric entschieden haben.  Bitte überprüfen Sie die Verpackung und den Inhalt auf Beschädigungen. Transportschäden müssen sofort dem Händler gemeldet werden.  Damit Sie Ihre Gerätedaten im Bedarfsfall schnell zur Hand haben, tragen Sie diese in die nachfolgende Tabelle ein.

  • Seite 3: Technische Daten

    Technische Daten BEZEICHNUNG INDEX POWERTEC i380C ADVANCED K14180-1 EINGANG Eingangsspannung U EMV-Klasse Frequenz 400 V ± 15 %, dreiphasig PTi380C ADVANCED 50/60 Hz Eingangsleistung (40 °C) Eingangsstromstärke I 1max PTi380C ADVANCED 17,1 kVA bei 40 % 26 A 0,92 Leerlaufstrom Wirkungsgrad PTi380C ADVANCED 30 W...

  • Seite 4: Elektromagnetische Verträglichkeit (Emv)

    Elektromagnetische Verträglichkeit (EMV) 11/04 Dieses Gerät wurde unter Beachtung aller relevanten Normen und Vorschriften gebaut. Dennoch kann es noch zu elektro- magnetischen Störungen anderer elektronischer Systeme (z. B. Telefon, Radio, Fernsehen) oder von Sicherheitssystemen kommen. Diese Störungen können zu Sicherheitsproblemen der betroffenen Systeme führen. Sie müssen diesen Abschnitt lesen und verstehen, um das Auftreten elektromagnetischer Störungen zu reduzieren oder ganz zu vermeiden.

  • Seite 5: Sicherheit

    Verletzungen bis hin zum Tod oder zu Beschädigungen am Gerät kommen. Beachten Sie auch die folgenden Beschreibungen der Warnsymbole. Lincoln Electric ist nicht verantwortlich für Fehler, die durch inkorrekte Installation, mangelnde Sorgfalt oder Fehlbenutzung des Geräts entstehen.

  • Seite 6: Einleitung

    S-ZEICHEN: Dieses Gerät darf Schweißstrom in Umgebungen mit erhöhter elektrischer Gefährdung liefern. DEFEKTE GASFLASCHEN KÖNNEN EXPLODIEREN: Benutzen Sie nur Gasflaschen mit dem für den Schweißprozess geeigneten Gas und ordnungsgemäß arbeitenden Druckreglern, die für dieses Gas ausgelegt sind. Lagern Sie Gasflaschen aufrecht und gegen Umfallen gesichert. Bewegen Sie keine Gasflasche ohne ihre Sicherheitskappe.

  • Seite 7: Anschluss An Die Stromversorgung

    Anschluss an die Stromversorgung Bedienungselemente und Kontrollanzeigen ACHTUNG Nur ein qualifizierter Elektriker darf das Schweißgerät an Bedienfeld das Versorgungsnetz anschließen. Die Installation muss gemäß dem entsprechenden National Electrical Code und örtlichen Bestimmungen erfolgen. Prüfen Sie die am Gerät bereitgestellte Eingangsspannung, Phase und Frequenz vor dem Einschalten.

  • Seite 8: Rückplatte

    Rückplatte Interne Steuerungen Abbildung 3 21. Drahttest-/Gastest-Schalter: Dieser Schalter ermöglicht Drahtvorschub oder Gasstrom ohne Einschalten der Ausgangsspannung. 22. USB-Anschluss Typ A: Für den Anschluss eines USB-Speichers für die Aktualisierung der Gerätesoftware und Wartungszwecke 23. Drahtspule (für MIG/MAG und MAG-FD): Eine Abbildung 2 Drahtspule gehört nicht zum Gerät.

  • Seite 9: Übersicht Über Die Markierungen

    Übersicht über die Markierungen Tabelle 1 – Erläuterung der Symbole Schweißverfahren Schweißprogramm E-Hand-Prozess auswählen auswählen (MMA) Aus dem Speicher des MIG/MAG-Prozess MAG-FD-Prozess Nutzers aufrufen Im Speicher des Nutzers Vorauswahl Erweiterte Einstellungen speichern Lichtbogenstärke Heißstart Konfiguration Gasvorströmzeit Gasnachströmzeit Pinch Kriechstart- Funktion des Brenner- Rückbrandzeit schalters auswählen Drahtvorschub-...

  • Seite 10: Erweiterte Benutzerschnittstelle (U7)

    35. Linker Knopf: Dient der Einstellung des Erweiterte Benutzerschnittstelle (U7) Parameterwerts oben links im Display. Auswahl abbrechen. Zurück zum vorherigen Menü. 36. Rechter Knopf: Dient der Einstellung des Parameterwerts oben rechts im Display. Bestätigung der Änderungen. 37. Taste: Zurück zum Hauptmenü. Benutzer haben Zugang zu zwei verschiedenen Schnittstellenansichten: ...

  • Seite 11: Auswahl Des Schweißprogramms

    Tabelle 4. E-Hand-Schweißparameter-Leiste Statusleiste Symbol Beschreibung Auswahl Schweißverfahren Support Lichtbogenstärke Abbildung 7 Heißstart A). Information über aktiven Schweißmodus B). 2/4-Schritt Konfigurationsmenü (Setup) C). USB-Schnittstelle Schweißparameter-Leiste Vorauswahl Die Schweißparameter-Leiste ermöglicht:  Ändern des Schweißprogramms Auswahl des Schweißprogramms  Ändern des Wellensteuerungswerts Schweißprogramm auswählen: ...

  • Seite 12: Vorauswahl

    Support Zugriff auf das Support-Menü:  Durch Drücken der Taste [37] oder des rechten Knopfes [36] auf die Schweißparameter-Leiste zugreifen.  Mit dem rechten Knopf [36] das Symbol „Support“ hervorheben.  Durch Drücken der rechten Knopfes [36] bestätigen Sie die Auswahl. Das Support-Menü...
  • Seite 13 Tabelle 5 – Menü „Vorauswahl“ Symbol Beschreibung Gasvorströmen Gasnachströmen Rückbrandzeit Punktschweißen Abbildung 13 Kriechstart- Drahtvorschubgeschwindigkeit ACHTUNG  Zum Entfernen des Symbols den rechten Knopf [36] Startverfahren noch einmal drücken.  Zum Verlassen des Menüs Benutzereinstellungen – linke Taste [35] drücken. Kraterfüllverfahren ...

  • Seite 14: Gasvorströmzeit

    Lichtbogen aufgebaut hat.  Einstellbereich: von Minimum bis Maximum Drahtvorschubgeschwindigkeit (Werkseinstellung ist Auto-Modus) Startverfahren – steuert die Drahtvorschubgeschwindigkeit und den Volt- Wert (oder Trim) für eine vorgegebene Dauer zu Beginn des Schweißens. Während der Startzeit fährt das Gerät vom Startverfahren bis zum voreingestellten Schweißverfahren hoch oder herunter.
  • Seite 15 Tabelle 6 – USB-Menü Symbol Beschreibung Speichern Laden Speichern – die folgenden Daten können auf einen USB-Speicher gespeichert werden: Tabelle 7 – Auswahl speichern und wiederherstellen Abbildung 18 Symbol Beschreibung Aktuelle Schweißeinstellungen  Drücken Sie zum Bestätigen den rechten Knopf [36] – das Menü...
  • Seite 16  Drücken Sie den rechten Knopf [36], um auf die Speicher-Option zuzugreifen – das Menü für Speichern erscheint im Display. Abbildung 26  Zum Bestätigen und Speichern der Daten auf dem USB-Speicherstick das Symbol für Kontrollvermerk Abbildung 23 markieren und dann den rechten Knopf [36] drücken. ...

  • Seite 17: Einstellungs- Und Konfigurationsmenü

     Den Dateinamen mit den Daten, die in die Schnittstelle geladen werden sollen, auswählen – dazu den rechten Knopf [36] verwenden. Abbildung 32  Zum Verlassen des USB-Menüs linke Taste [37] drücken oder den USB-Speicherstick aus der USB- Abbildung 29 Buchse ziehen.
  • Seite 18 Tabelle 8 – Konfigurationsmenü Symbol Beschreibung Einstellung der Speichergrenzen Einstellung der Konfiguration des Displays Einstellung der Helligkeit Verriegeln/Entriegeln Abbildung 35 Job Modus  Mit dem rechten Knopf [36] den Job markieren.  Durch Drücken der rechten Knopfes [36] bestätigen Einstellen der Sprache Sie die Auswahl.
  • Seite 19 Tabelle 9 – Konfiguration des Displays Zugangskontrolle Diese Funktion ermöglicht Folgendes Standardansicht Tabelle 10 – Zugangskontrolle Erweiterte Ansicht Symbol Beschreibung Einstellung der Konfiguration des Displays Verriegelungsfunktion  Gehen Sie in das Einstellungs- und Konfigurationsmenü.  Mit dem rechten Knopf [36] das Symbol „Display- Aktiviere/Deaktiviere Jobs Konfiguration“...
  • Seite 20  Gehen Sie in das Einstellungs- und Konfigurationsmenü.  Mit dem rechten Knopf [36] das Symbol „Verriegelungsfunktion“ hervorheben. Abbildung 46  Drücken Sie zum Bestätigen den rechten Knopf [36]. Das Menü „Aktiviere/Deaktiviere Jobs“ erscheint im Display. Abbildung 43  Drücken Sie den rechten Knopf [36]. Das Menü für die Verriegelungsfunktion erscheint im Display.
  • Seite 21 Jobs für Jobarbeit auswählen – ermöglicht die Festlegung, welche Jobs verfügbar sind, wenn der Jobmodus aktiviert wird. So wählen Sie Jobs für Jobarbeiten aus:  Gehen Sie in das Einstellungs- und Konfigurationsmenü.  Mit dem rechten Knopf [36] das Symbol hervorheben.
  • Seite 22  Drücken Sie den rechten Knopf [36]. Das Sprachen- Diagnose-Information Menü erscheint im Display. Verfügbare Informationen:  Softwareversion  Hardwareversion  Schweiß-Software  Ethernet-IP-Adresse  Stromquellen-Protokoll  Ereignisprotokolle  Unfallprotokolle Erweiterte Einstellungen Dieses Menü ermöglicht den Zugang zu den Konfigurationsparametern des Geräts. Abbildung 55 Einstellen der Konfigurationsparameter: ...
  • Seite 23 Abbildung 60  Die Auswahl durch Drücken der rechten Taste [36] bestätigen. Deutsch Deutsch...
  • Seite 24 Tabelle 11 – Die Konfigurationsparameter Verlassen des Menüs Ermöglicht das Verlassen des Menüs Ermöglicht den Wechsel der WFS-Einheit: Einheiten  „Metric/Metrisch“ (Werkseinstellung) = m/min; Drahtvorschubgeschwindigkeit  (WFS) „English/Englisch“ = in/Min. Über diese Option kann ein Speicher durch schnelles Anziehen und Aufrufen des Speichers mit dem Schalter Wiederloslassen des Brennerschalters aufgerufen werden:...
  • Seite 25 Einstellung des Mit dieser Option wird die Kalibrierung der Drahtvorschubgeschwindigkeit des Pull-Motors eines Push-Pull-Brenners eingestellt. Sollte nur ausgeführt Brennerausgleichs werden, wenn andere mögliche Korrekturen keinerlei Push-Pull- Vorschubprobleme lösen. Es wird ein Drehzahlmesser benötigt, um die Kalibrierung des Brennermotor-Ausgleichs auszuführen. So wird der Kalibrierprozess ausgeführt: Lösen Sie den Druckarm sowohl am Pull- wie auch am Push- Drahtvorschub.
  • Seite 26 P.22 Lichtbogenstart-/-verlustzeit Diese Option kann genutzt werden, um den Ausgang optional abzuschalten, wenn ein Lichtbogen nicht aufgebaut oder für eine bestimmte Zeit verloren wurde. Fehler 269 wird angezeigt, wenn das Gerät die Arbeit unterbricht. Wenn der Wert auf OFF gesetzt wird, wird der Geräteausgang nicht abgeschaltet, wenn ein Lichtbogen nicht aufgebaut wurde und auch nicht, wenn ein Lichtbogen verloren ist.
  • Seite 27 Für Kalibrierungen und Tests. P.99 Testmodi anzeigen  „No/Nein“ (Werkseinstellung) = abgeschaltet;  „Yes/Ja“ = Ermöglicht die Auswahl der Testmodi. Anm.: Bei Neustart des Geräts ist P.99 „NO/Nein“. P.323 Systemaktualisierung Dieser Parameter ist nur dann aktiviert, wenn der USB-Speicher (mit der Aktualisierungsdatei) an der USB-Buchse angeschlossen ist.

  • Seite 28: Servicemenü

    Kühler-Menü ACHTUNG Das Kühler-Menü ist verfügbar, wenn der Kühler ange- schlossen ist. Abbildung 62 Tabelle 14 – Service Menü Symbol Beschreibung Schweißaufzeichnung Abbildung 61 Schweißhistorie Tabelle 12 – Kühler-Menü Symbol Beschreibung Snapshot Einstellungen Befüllen Schweißaufzeichnung – ermöglicht die Aufzeichnung der Schweißparameter, die während des Schweißvorgangs verwendet wurden.

  • Seite 29: Schweißverfahren Mig/Mag Und Mag- Fd Im Nicht Synergetischen Modus

    Ende mit Gewinde tritt. im Powertec i380C Advanced erfasst  Setzen Sie eine saubere Kontaktspitze auf. werden. Diese Datei kann an den Lincoln Electric Support  gesendet werden, um mögliche Probleme zu Abhängig von Schweißverfahren und Brennertyp setzen Sie die Düse (MIG/MAG) oder Schutzkappe untersuchen und zu beheben, die nicht so einfach vom Benutzer gelöst werden können.

  • Seite 30: E-Hand-Schweißen Das Gerät

     Zusätzlich können folgende Funktionen manuell Unter Beachtung der Prinzipien der Gesundheit am Arbeitsplatz und Sicherheit beim Schweißen kann eingestellt werden:  das Schweißen beginnen. Rückbrand  Kriechstart-Drahtvorschubgeschwindigkeit  Gasvorströmzeit/Gasnachströmzeit ACHTUNG  Beim Führen der Elektrode durch das Kabel das Bren- Punktzeit ...
  • Seite 31 Laden des Elektrodendrahts Einstellen der Anpresskraft  Das Gerät abschalten. Der Druckarm steuert die Kraftmenge, die die Vorschubrollen auf den Draht ausüben.  Rechte Abdeckung des Geräts öffnen.  Sperrmutter der Hülse abschrauben. Die Anpresskraft wird eingestellt durch Drehen der Mutter im Uhrzeigersinn (erhöhen) oder gegen den ...

  • Seite 32: Wartung

    Für die Ausführung von Reparaturen, Änderungen oder Wartungsleistungen wenden Sie sich bitte an den nächsten  zugelassenen Fachhändler oder an Lincoln Electric. Unsach- Verriegeln Sie die 4 neue Rollen durch Drehen der 4 Schnellwechsel-Tragzahnräder [52]. gemäß durchgeführte Reparaturen und Änderungen durch ...
  • Seite 33 Antwort an die Kunden stützt sich auf die besten Informationen, die uns zu jenem Zeitpunkt zur Verfügung stehen. Lincoln Electric ist nicht in der Lage für solche Ratschläge eine Gewährleistung oder Garantie zu geben und übernimmt keinerlei Haftung für diese Auskünfte.

  • Seite 34: Entsorgung

    Entsorgung 07/06 Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte (Waste Electrical and Electronic Equipment, WEEE) und deren Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Als Eigentümer dieses Geräts sollten Sie sich Informationen über ein örtliches autorisiertes Sammel- bzw.

  • Seite 35: Zubehör

    Zubehör K10095-1-15M FERNREGELUNG K2909-1 6-POL/12-POL-ADAPTER K14172-1 12-POL. FERNREGELUNGSKIT GASTRÖMUNGSMESSER-KIT K14175-1 K14176-1 GASHEIZUNGSKIT COOLARC 26 KÜHLER K14182-1 ADAPTER FÜR SPULE TYP B300 K10158-1 ADAPTER FÜR SPULE TYP READI-REEL® K363P K14091-1 FERN-MIG LF45PWC300-7M (CS/PP) MIG/MAG-SCHWEISSBRENNER LGS2 360 G-3.0M MIG-SCHWEISSBRENNER LUFTGEKÜHLT W10429-36-3M LGS2 360 G-4.0M MIG-SCHWEISSBRENNER LUFTGEKÜHLT W10429-36-4M LGS2 360 G-5.0M MIG-SCHWEISSBRENNER LUFTGEKÜHLT W10429-36-5M...
