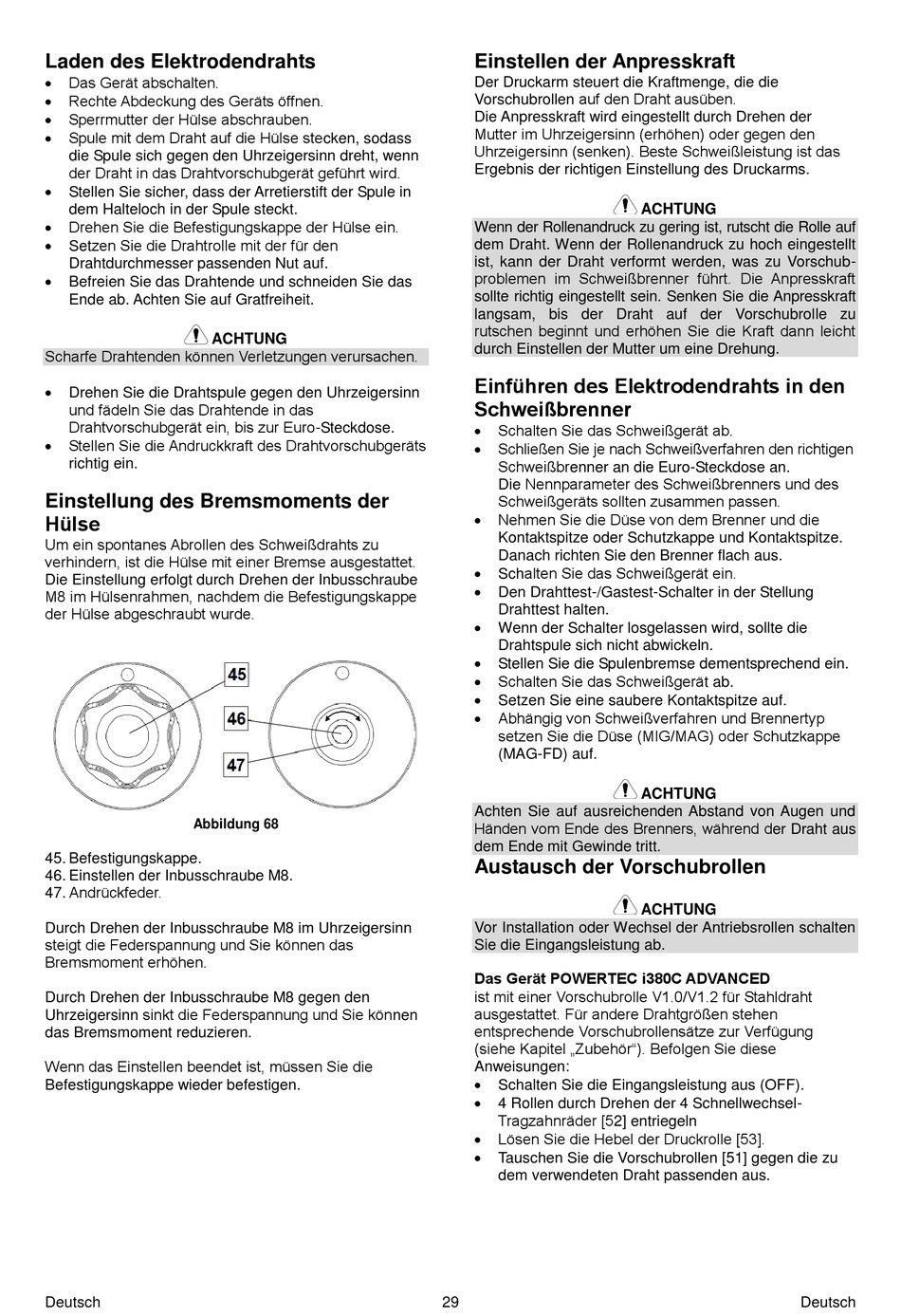

Lincoln Electric POWERTEC i380C ADVANCE Bedienungsanleitung Seite 31

Laden des Elektrodendrahts

Das Gerät abschalten.

Rechte Abdeckung des Geräts öffnen.

Sperrmutter der Hülse abschrauben.

Spule mit dem Draht auf die Hülse stecken, sodass
die Spule sich gegen den Uhrzeigersinn dreht, wenn
der Draht in das Drahtvorschubgerät geführt wird.

Stellen Sie sicher, dass der Arretierstift der Spule in
dem Halteloch in der Spule steckt.

Drehen Sie die Befestigungskappe der Hülse ein.

Setzen Sie die Drahtrolle mit der für den
Drahtdurchmesser passenden Nut auf.

Befreien Sie das Drahtende und schneiden Sie das
Ende ab. Achten Sie auf Gratfreiheit.
ACHTUNG
Scharfe Drahtenden können Verletzungen verursachen.

Drehen Sie die Drahtspule gegen den Uhrzeigersinn
und fädeln Sie das Drahtende in das
Drahtvorschubgerät ein, bis zur Euro-Steckdose.

Stellen Sie die Andruckkraft des Drahtvorschubgeräts
richtig ein.
Einstellung des Bremsmoments der
Hülse
Um ein spontanes Abrollen des Schweißdrahts zu
verhindern, ist die Hülse mit einer Bremse ausgestattet.
Die Einstellung erfolgt durch Drehen der Inbusschraube
M8 im Hülsenrahmen, nachdem die Befestigungskappe
der Hülse abgeschraubt wurde.
Abbildung 68
45. Befestigungskappe.
46. Einstellen der Inbusschraube M8.
47. Andrückfeder.
Durch Drehen der Inbusschraube M8 im Uhrzeigersinn
steigt die Federspannung und Sie können das
Bremsmoment erhöhen.
Durch Drehen der Inbusschraube M8 gegen den
Uhrzeigersinn sinkt die Federspannung und Sie können
das Bremsmoment reduzieren.
Wenn das Einstellen beendet ist, müssen Sie die
Befestigungskappe wieder befestigen.
Deutsch
Einstellen der Anpresskraft
Der Druckarm steuert die Kraftmenge, die die
Vorschubrollen auf den Draht ausüben.
Die Anpresskraft wird eingestellt durch Drehen der
Mutter im Uhrzeigersinn (erhöhen) oder gegen den
Uhrzeigersinn (senken). Beste Schweißleistung ist das
Ergebnis der richtigen Einstellung des Druckarms.
Wenn der Rollenandruck zu gering ist, rutscht die Rolle auf
dem Draht. Wenn der Rollenandruck zu hoch eingestellt
ist, kann der Draht verformt werden, was zu Vorschub-
problemen im Schweißbrenner führt. Die Anpresskraft
sollte richtig eingestellt sein. Senken Sie die Anpresskraft
langsam, bis der Draht auf der Vorschubrolle zu
rutschen beginnt und erhöhen Sie die Kraft dann leicht
durch Einstellen der Mutter um eine Drehung.
Einführen des Elektrodendrahts in den
Schweißbrenner

Schalten Sie das Schweißgerät ab.

Schließen Sie je nach Schweißverfahren den richtigen
Schweißbrenner an die Euro-Steckdose an.
Die Nennparameter des Schweißbrenners und des
Schweißgeräts sollten zusammen passen.

Nehmen Sie die Düse von dem Brenner und die
Kontaktspitze oder Schutzkappe und Kontaktspitze.
Danach richten Sie den Brenner flach aus.

Schalten Sie das Schweißgerät ein.

Den Drahttest-/Gastest-Schalter in der Stellung
Drahttest halten.

Wenn der Schalter losgelassen wird, sollte die
Drahtspule sich nicht abwickeln.

Stellen Sie die Spulenbremse dementsprechend ein.

Schalten Sie das Schweißgerät ab.

Setzen Sie eine saubere Kontaktspitze auf.

Abhängig von Schweißverfahren und Brennertyp
setzen Sie die Düse (MIG/MAG) oder Schutzkappe
(MAG-FD) auf.
Achten Sie auf ausreichenden Abstand von Augen und
Händen vom Ende des Brenners, während der Draht aus
dem Ende mit Gewinde tritt.
Austausch der Vorschubrollen
Vor Installation oder Wechsel der Antriebsrollen schalten
Sie die Eingangsleistung ab.
Das Gerät POWERTEC i380C ADVANCED
ist mit einer Vorschubrolle V1.0/V1.2 für Stahldraht
ausgestattet. Für andere Drahtgrößen stehen
entsprechende Vorschubrollensätze zur Verfügung
(siehe Kapitel „Zubehör"). Befolgen Sie diese
Anweisungen:

Schalten Sie die Eingangsleistung aus (OFF).

4 Rollen durch Drehen der 4 Schnellwechsel-
Tragzahnräder [52] entriegeln

Lösen Sie die Hebel der Druckrolle [53].

Tauschen Sie die Vorschubrollen [51] gegen die zu
dem verwendeten Draht passenden aus.
