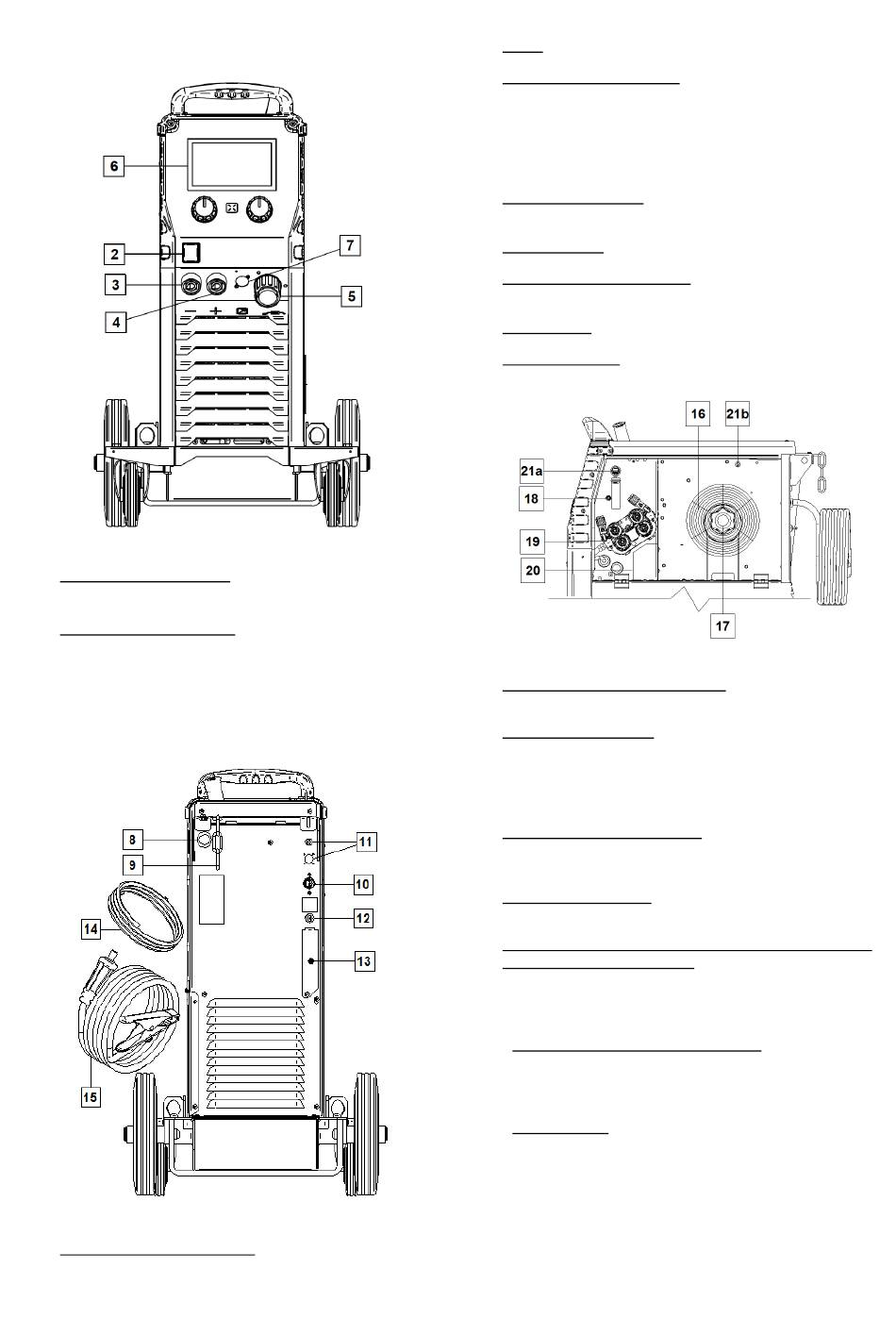

Interne Steuerungen; Rückplatte - Lincoln Electric POWERTEC i250C STANDARD Bedienungsanleitung

Bedienfeld
Erweiterte Version
6. U7 Benutzerschnittstelle: Siehe Kapitel
„Benutzerschnittstellen".
7. Fernbedien-Steckbuchse: Zum Anschließen der
Fernbedien-Einrichtung. An diesen Anschluss kann
die Fernbedienung angeschlossen werden. Siehe
Kapitel "Zubehör".
Rückplatte
Durchführung für Drahtleiter: Ermöglicht den
8.
Anschluß eines Drahtfasses
Deutsch
Abb. 2
Abb. 3
9. Kette: Gasflaschensicherung.
10. Netzanschlusskabel (5m): Verbinden Sie den
Netzstecker mit dem bestehenden Maschinenkabel
wie in dieser Anleitung angegeben. Das Kabel muss
den geltenden Normen entsprechen. Der Anschluss
sollte ausschließlich von einem Fachmann
durchgeführt werden.
11. Versorgungsstecker: Für CO
(siehe Kapitel „Zubehör").
12. Gasanschluss: Anschluss für die Gasleitung.
13. Buchse für Gasstromregler: Der Gasstromregler kann
separat zugekauft werden (siehe Kapitel „Zubehör").
14. Gasschlauch
15. Werkstückleitung

Interne Steuerungen

16. Drahtspule (für MSG / Fülldraht): Eine Drahtspule
gehört nicht zum Gerät.
17. Drahtspulenhalterung: Max. 16kg Spule. Nimmt
Kunststoff-, Stahl- und Faserspulen auf eine 51 mm
Spindel.
Hinweis: Die Bremsmutter aus Kunststoff hat
ein Linksgewinde.
18. Drahttest- / Gastest-Schalter: Dieser Schalter
ermöglicht Drahtvorschub oder Gasstrom ohne
Einschalten der Ausgangsspannung.
19. Drahtvorschubsystem: 4-Rollen-Drahtvorschubsystem
mit Schnellwechsel-Förderrollen.
20. Klemmleiste des Polaritätswechselsteckers (für MSG /
selbstschützenden Fülldraht): Mittels dieser
Klemmleiste kann die Schweißpolarität (+ ; -)
eingestellt werden, die am Schweißbrenner angezeigt
wird (siehe Kapitel „Zubehör").
21a. USB-Buchse Typ A (Nur Advanced):
Für den Anschluss eines USB-Speichers, die
Aktualisierung der Maschinensoftware und
Wartungszwecke.
21b. Sicherung F1:
Die träge 1A/400V (6,3x32mm) Sicherung
verwenden.
6
-Gasheizungssatz
2
Abb. 4
Deutsch
