Aansluitingen

De C-1VL is voorzien van drie typen uitgangsklemmen: AUDIO OUTPUT ANALOG, AUDIO OUTPUT DIGITAL
(OPTICAL) en AUDIO OUTPUT DIGITAL (COAXIAL). Maak de juiste, van uw audioapparaten zoals versterker en
recorder afhangende, aansluitingen.
Analoge aansluitingen op de
versterker en recorder maken
Als u naar analoog geluid wilt luisteren of een analoge
opname wilt maken, moet u een analoge aansluiting
maken.
Om een analoge aansluiting te maken, sluit u de
AUDIO OUTPUT ANALOG-klem van de C-1VL
aan op de analoge audio-ingangsklem van de
versterker of de recorder.

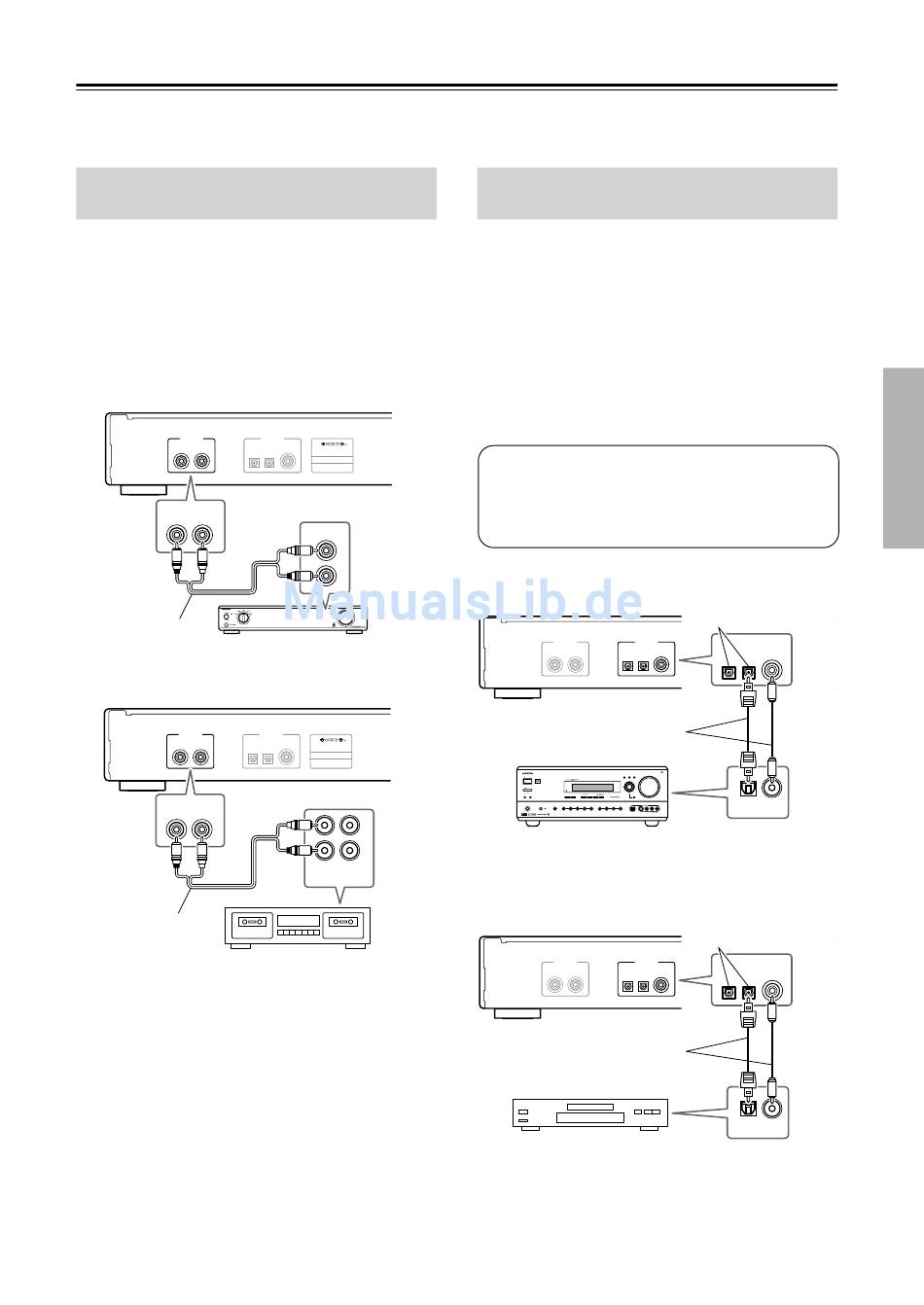

Voorbeeld voor het aansluiten van de versterker
AUDIO OUTPUT
ANALOG
R L
AUDIO OUTPUT
ANALOG
R L
Bijgeleverd
Voorbeeld voor het aansluiten van de
cassetterecorder
AUDIO OUTPUT
ANALOG
R L
AUDIO OUTPUT
ANALOG
R L
Bijgeleverd
AUDIO OUTPUT
DIGITAL
OPTICAL COAXIAL
COMPACT DISC PLAYER
C- 1 VL
CD
L
R
AUDIO OUTPUT
DIGITAL
OPTICAL COAXIAL
COMPACT DISC PLAYER
C- 1 VL
L
R
(IN) (OUT)
.
Digitale aansluitingen op de
versterker en recorder maken
Als u naar digitaal geluid wilt luisteren of een digitale
opname wilt maken, moet u een digitale aansluiting
maken.
De C-1VL is voorzien van zowel optische als coaxiale
digitale klemmen en u kunt beide typen klemmen
gebruiken om een digitale aansluiting te maken.
Om een digitale aansluiting te maken, sluit u de
AUDIO OUTPUT DIGITAL-klem van de C-1VL
aan op de digitale audio-ingangsklem van de
versterker of de recorder.
A
Opmerking:
Als u naar het audiosignaal van een digitale uitgang
luistert, moet u de Digitale weergavefunctie
inschakelen om de weergave van het digitale signaal
te activeren.
Voorbeeld voor het aansluiten van Onkyo's ontvanger
AUDIO OUTPUT
ANALOG
R L
Sluit één van
A
beide aan
STANDBY/ON
POWER
STANDBY
ON OFF
LISTENING MODE
REC OUT OFF
DISPLAY DIMMER STEREO SURROUND THX DSP
PHONES DIRECT/ AUDIO
PURE AUDIO SELECTOR DVD VIDEO 1 VIDEO 2 VIDEO 3 VIDEO 4 TAPE TUNER
PURE AUDIO
VCR 1 VCR 2
Voorbeeld voor het aansluiten van de mini disc-
recorder
AUDIO OUTPUT
ANALOG
R L
Sluit één van
beide aan
Elke klem geeft het-
zelfde digitale signaal
door.
AUDIO OUTPUT
AUDIO OUTPUT
DIGITAL DIGITAL
OPTICAL COAXIAL OPTICAL OPTICAL OPTICAL COAXIAL
COMPACT DISC PLAYER
C- 1 VL
AUDIO MASTER VOLUME
ADJUST SETUP RETURN
ENTER
IN IN
VIDEO 4 INPUT
CD PHONO OPTICAL COAXIAL
DIGITAL S VIDEO VIDEO L AUDIO R
Elke klem geeft het-
zelfde digitale signaal
door.
AUDIO OUTPUT
AUDIO OUTPUT
DIGITAL
DIGITAL
OPTICAL COAXIAL OPTICAL OPTICAL OPTICAL COAXIAL
COMPACT DISC PLAYER
C- 1 VL
IN IN
OPTICAL COAXIAL
AC INLET
AC INLET
-11
Nl
