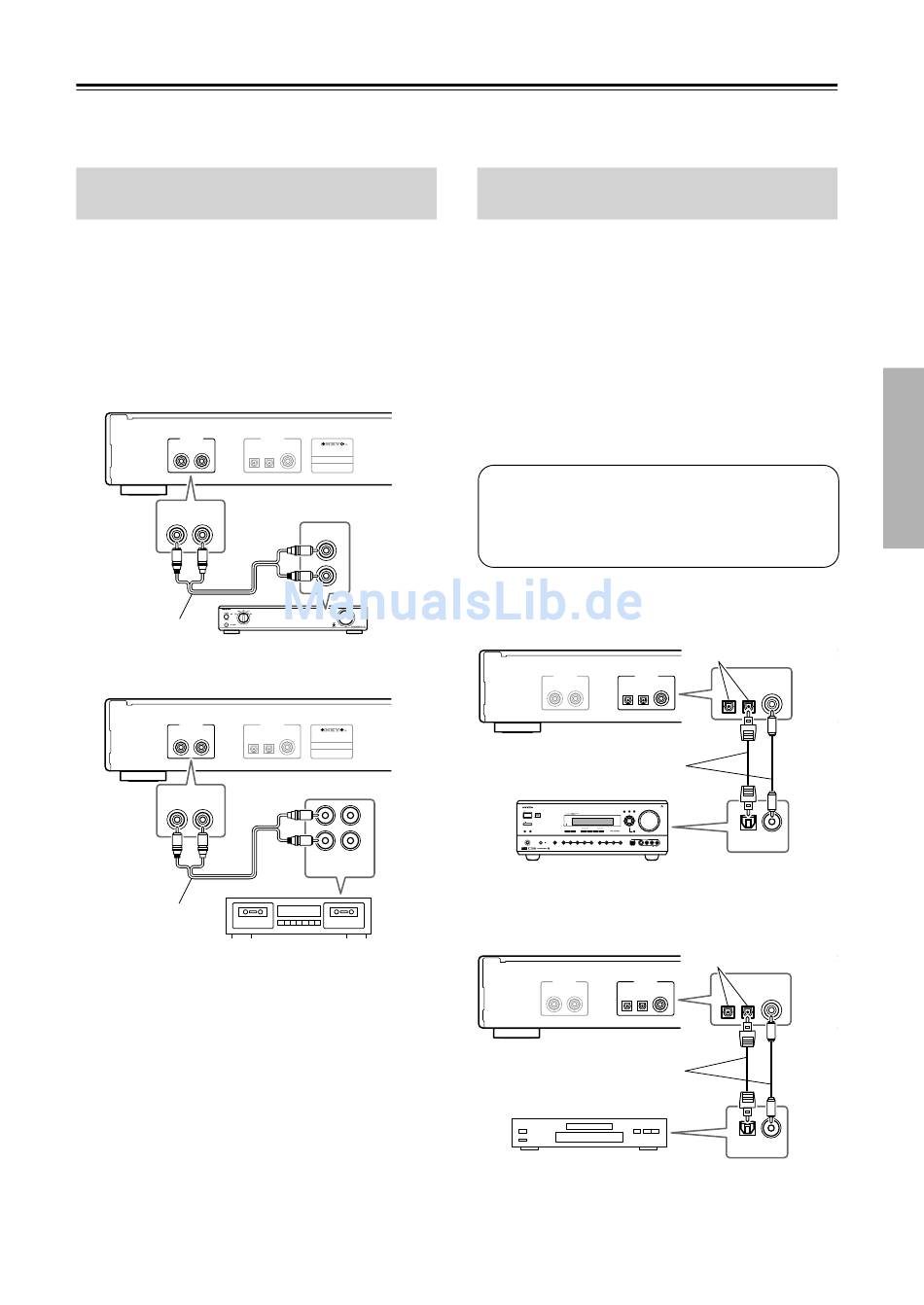

Anschlüsse
Der C-1VL ist mit drei Arten von Ausgängen ausgestattet: AUDIO OUTPUT ANALOG, AUDIO OUTPUT DIGITAL
(OPTICAL) und AUDIO OUTPUT DIGITAL (COAXIAL). Führen Sie die entsprechenden Anschlüsse gemäß Ihren
Audiogeräten (z.B Verstärker und Recorder) aus.
Analoge Anschlüsse an Verstärker
und Recorder
Führen Sie einen Analoganschluss aus, wenn Sie den
Ton analog wiedergeben oder analoge Aufnahmen
vornehmen möchten.
Verbinden Sie für den Analoganschluss den Ausgang
AUDIO OUTPUT ANALOG am C-1VL mit dem
analogen Audioeingang am Verstärker oder
Recorder.
Beispiel für den Anschluss des Verstärkers
AUDIO OUTPUT
ANALOG
R L
AUDIO OUTPUT
ANALOG
R L
Im Lieferumfang
enthalten
Beispiel für den Anschluss des Kassettenrekorders
AUDIO OUTPUT
ANALOG
R L
AUDIO OUTPUT
ANALOG
R L
Im Lieferumfang
enthalten
AUDIO OUTPUT
DIGITAL
OPTICAL COAXIAL
COMPACT DISC PLAYER
C- 1 VL
CD
L
R
AUDIO OUTPUT
DIGITAL
OPTICAL COAXIAL
COMPACT DISC PLAYER
C- 1 VL
L
R
(IN) (OUT)
.
Digitale Anschlüsse an Verstärker
und Recorder
Führen Sie einen Digitalanschluss aus, wenn Sie den
Ton digital wiedergeben oder digitale Aufnahmen
vornehmen möchten.
Der C-1VL ist sowohl mit optischen als auch koaxialen
Digitalausgängen ausgestattet. Sie können einen dieser
Anschlüsse benutzen, um eine digitale Verbindung
vorzunehmen.
Verbinden Sie für den Digitalanschluss den Ausgang
AUDIO OUTPUT DIGITAL am C-1VL mit dem
digitalen Audioeingang am Verstärker oder
Recorder.
A
Hinweis:
Wenn Sie das Audiosignal über den Digitalausgang
wiedergeben möchten, schalten Sie die Funktion
„Digital Output" ein, um den digitalen Signalausgang
zu aktivieren.
Beispiel für den Anschluss eines Onkyo-Receivers
AUDIO OUTPUT
ANALOG
R L
A
Eines der beiden
Kabel anschließen
STANDBY/ON
POWER
STANDBY
ON OFF
LISTENING MODE
REC OUT OFF
DISPLAY DIMMER STEREO SURROUND THX DSP
PHONES DIRECT/ AUDIO
PURE AUDIO SELECTOR DVD VIDEO 1 VIDEO 2 VIDEO 3 VIDEO 4 TAPE TUNER
PURE AUDIO
VCR 1 VCR 2
Beispiel für den Anschluss eines MD-Recorders
AUDIO OUTPUT
ANALOG
R L
Eines der beiden
Kabel anschließen
Über alle Anschlüsse
wird das gleiche digi-
tale Signal ausgege-
ben.
AUDIO OUTPUT
AUDIO OUTPUT
DIGITAL DIGITAL
OPTICAL COAXIAL OPTICAL OPTICAL OPTICAL COAXIAL
COMPACT DISC PLAYER
C- 1 VL
AUDIO MASTER VOLUME
ADJUST SETUP RETURN
ENTER
IN IN
VIDEO 4 INPUT
CD PHONO OPTICAL COAXIAL
DIGITAL S VIDEO VIDEO L AUDIO R
Über alle Anschlüsse
wird das gleiche digi-
tale Signal ausgege-
ben.
AUDIO OUTPUT
AUDIO OUTPUT
DIGITAL
DIGITAL
OPTICAL COAXIAL OPTICAL OPTICAL OPTICAL COAXIAL
COMPACT DISC PLAYER
C- 1 VL
IN IN
OPTICAL COAXIAL
AC INLET
AC INLET
