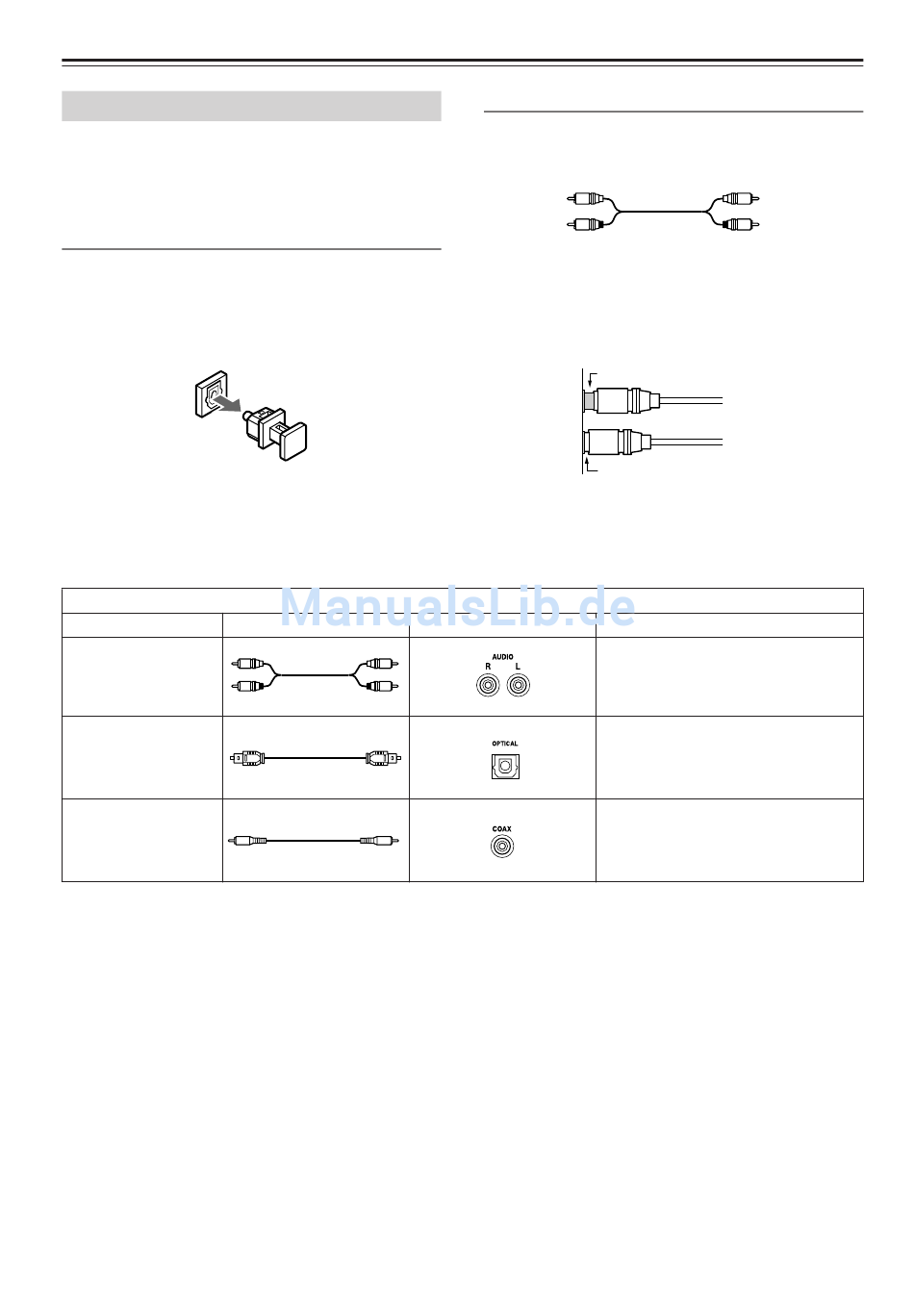

Kablar och kontakter

Innan du utför några anslutningar
• Var noga med att alltid följa anvisningarna för den
komponent du ansluter.
• Anslut nätsladden först efter det att alla andra
anslutningar är gjorda.
Optiska digitala kontakter
De optiska digitala kontakterna är utrustade med
skyddslock Innan du ansluter en kabel till kontakten, ta
bort skyddet och förvara det på ett säkert ställe. Om du
bortkopplar kabeln, sätt tillbaka skyddslocket på
kontakten.
Kablarna visas i kopplingsdiagrammen enligt nedan.
Kabelnamn
Audioanslutningskabel
(Medföljer)
Optisk kabel
Koaxialkabel
-10
Sv
Olika typer audioanslutningskablar och -kontakter
Kabelns utseende
Färgkodning för RCA audioanslutningar
• Röda kontaktdon används för den högra kanalen
medan vita kontaktdon används för den vänstra.
Vänster (vit)
Höger (röd)
• Sätt i kontakter och gör anslutningar ordentligt.
Felaktiga anslutningar kan orsaka störningar, dålig
ljud-/bildkvalitet eller skador på utrustningen.
• Fäst inte ihop audioanslutningskablar med nätkablar
och högtalarkablar. Ljudkvaliteten kan försämras.
Kontaktens utseende
OPTICAL
V
H
Felaktig anslutning
Sitter i ordentligt
Beskrivning
Den här anslutningen överför analoga ljud-
signaler.
Ljudets kvalitet är den samma som för koax-
ialkablar.
Du kan ansluta en DAT eller CD inspelare
med en digital ingång till C-1VL för digital
kopiering.
Ljudets kvalitet är den samma som för
optiska kablar.
Du kan ansluta en DAT eller CD inspelare
med en digital ingång till C-1VL för digital
kopiering.
