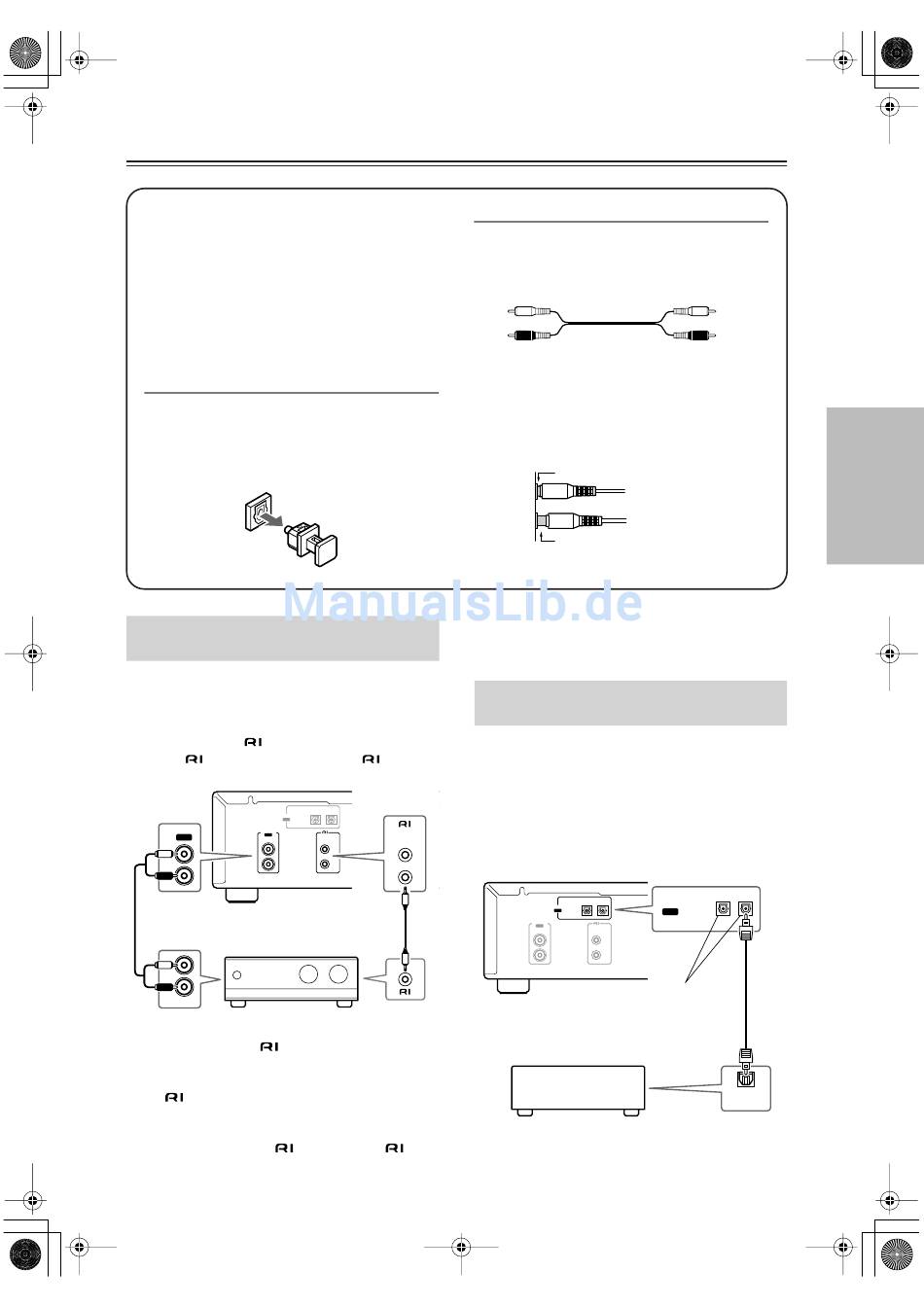

De C-733 aansluiten —Vervolg
Vóór het maken van de aansluitingen
• Houd u altijd aan de gebruiksinstructies die bij het
aan te sluiten apparaat geleverd zijn.
• Steek de voedingskabel niet in het stopcontact
voordat alle aansluitingen goed tot stand zijn
gebracht.
• Bind audiokabels niet samen met voedingskabels
en luidsprekerkabels. Doet u dat wel, dan kan de
geluidskwaliteit afnemen.
Optische digitale klemmen
De optische digitale klemmen zijn voorzien van een
beschermkapje. Voordat u een kabel aansluit op een
klem, moet u het kapje verwijderen en goed bewa-
ren. Als u de kabel weer losmaakt, moet u het kapje
terugplaatsen op de klem.
Een versterker met een analoge
ingang aansluiten
Verbind de ANALOG OUT L/R-aansluitingen van de
C-733 met behulp van de bijgeleverde analoge audioka-
bel met de analoge ingangsaansluitingen van de verster-
ker, zoals aangegeven in de afbeelding.
Voor gebruik van de -systeemfuncties dient u de bij-
geleverde -kabel te gebruiken om een
ding te maken.
ANALOG
ANALOG
OUT
OUT
L L
L
R R
R
C-733
Bijgeleverde
kabel
L
R
CD
Opmerkingen:
• De C-733 heeft twee
sluitingen zijn beide hetzelfde en het doet er niet toe
welke aansluiting u gebruikt.
• Om te kunnen gebruiken, dient u een analoge
audio-verbinding te maken tussen de C-733 en de
andere component.
• Gebruik alleen speciale
bindingen.
-verbin-
DIGITAL
OPTICAL
OUT
REMOTE
REMOTE
CONTROL CONTROL COMPACT DISC PLAYER
C-733
Bijgeleverde
kabel
-aansluitingen. Deze aan-
-kabels voor de -ver-
Kleurcodering RCA audio-aansluitingen
• De rode connector wordt gebruikt voor het rechter
kanaal en de witte connector wordt gebruikt voor
het linker kanaal.
Links (wit)
Rechts (rood)
• Steek de stekkers volledig in de aansluitbussen
zodat een goed contact wordt gemaakt. (een los
contact kan resulteren in ruis of een defecte wer-
king).
Goed!
Verkeerd!
• Als u de C-733 gebruikt met andere Onkyo Separate
Collection componenten, raadpleeg dan tevens de
gebruiksaanwijzingen die bij de A-933.
Een versterker of recorder met een
optische digitale ingang aansluiten
Als uw versterker of recorder een optische digitale
audio-ingang heeft, kunt u genieten van digitale weer-
gave of opname.
Verbind een van de OPTICAL DIGITAL OUT-aanslui-
tingen van de C-733 met behulp van een optische digi-
tale audiokabel met een optische digitale
ingangsaansluiting op de versterker of recorder, zoals
aangegeven in de afbeelding.
DIGITAL
OPTICAL
OUT
ANALOG
OUT
REMOTE
CONTROL
L L
R R
Beide aansluitingen voe-
C-733
ren hetzelfde signaal uit.
U kunt een van beide aan-
sluitingen gebruiken.
L
R
DIGITAL
OPTICAL
OUT
COMPACT DISC PLAYER
C-733
IN
OPTICAL
-9
Nl
