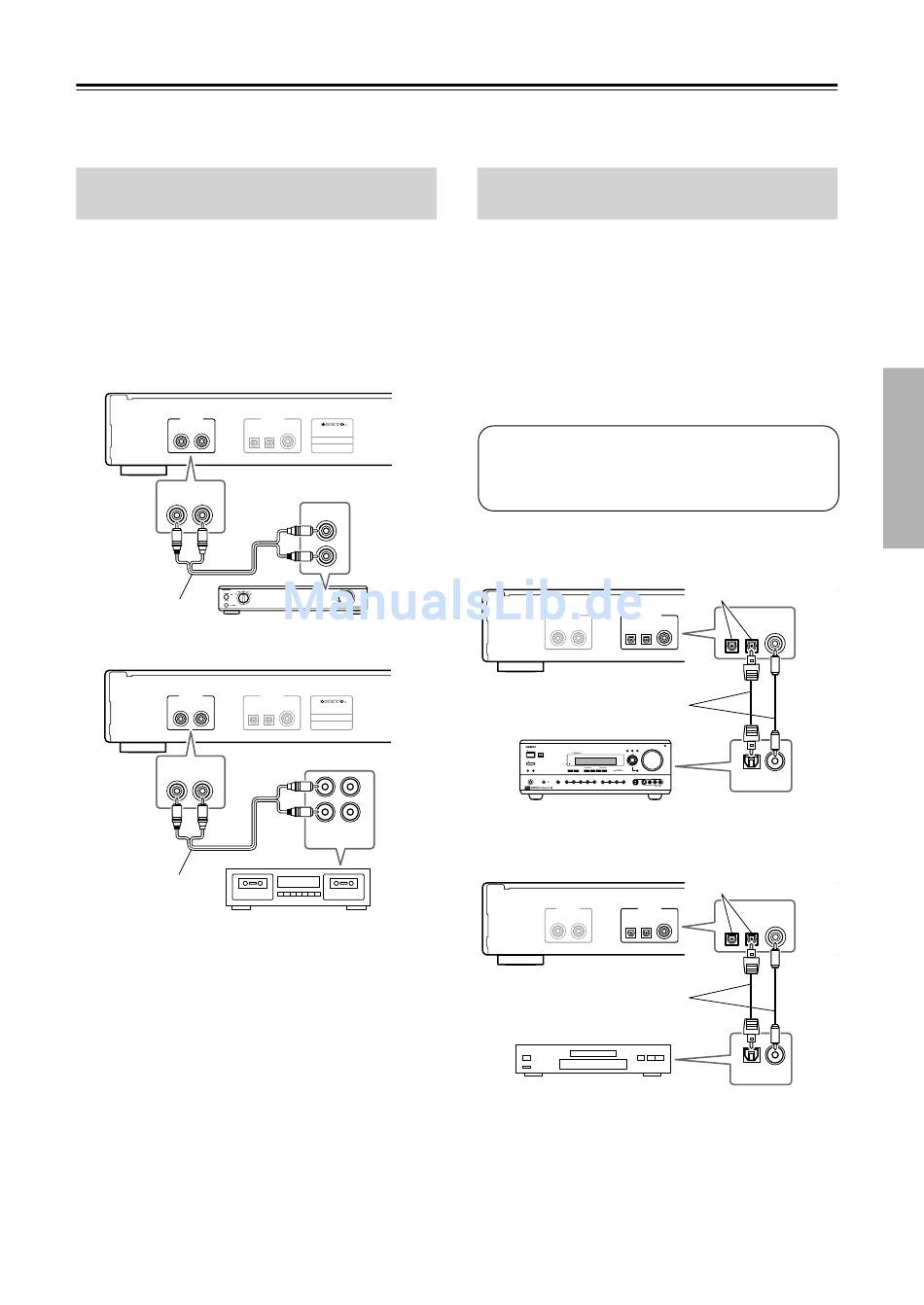

Anslutningar

C-1VL har utrustats med tre olika typer av utkontakter: AUDIO OUTPUT ANALOG, AUDIO OUTPUT DIGITAL
(OPTISK), och AUDIO OUTPUT DIGITAL (KOAXIAL). Gör anslutningarna alltefter använd audioutrustning
(förstärkare och inspelare).
Analog anslutning till förstärkare
och inspelare
När du lyssnar på analogt ljud eller vill spela in analogt,
måste anslutningen vara analog.
För att göra en analog anslutning, anslut AUDIO
OUTPUT ANALOG kontakten på C-1VL till den
analoga ljudingången på förstärkaren eller
inspelaren.
Exempel på anslutning till förstärkare
AUDIO OUTPUT
ANALOG
R L
AUDIO OUTPUT
ANALOG
R L
Medföljer
Exempel på anslutning till Kassettinspelare
AUDIO OUTPUT
ANALOG
R L
AUDIO OUTPUT
ANALOG
R L
Medföljer
AUDIO OUTPUT
DIGITAL
OPTICAL COAXIAL
COMPACT DISC PLAYER
C- 1 VL
CD
L
R
AUDIO OUTPUT
DIGITAL
OPTICAL COAXIAL
COMPACT DISC PLAYER
C- 1 VL
L
R
(IN) (OUT)
.
Digital anslutning till förstärkare och
inspelare
När du lyssnar på digitalt ljud eller vill spela in digitalt,
måste anslutningen vara digital.
C-1VL har utrustats med både optiska och koaxiala
digitala kontakter, och du kan använda vilken som helst
av dessa kontakter för dina digitala anslutningar.
För att göra en digital anslutning, måste du ansluta
kontakten AUDIO OUTPUT DIGITAL på C-1VL
till den digitala audioinkontakten på förstärkaren
eller inspelaren.
A
Anm.:
När du lyssnar på audiosignalen från en digital
utgång, måste du slå på funktionen Digital Output för
att lägga ut den digitala signalen.
Exempel på anslutning: Onkyo receiver
AUDIO OUTPUT
ANALOG
R L
Anslut den ena
A
eller den andra
STANDBY/ON
POWER
STANDBY
ON OFF
LISTENING MODE
REC OUT OFF DISPLAY DIMMER STEREO SURROUND THX DSP
PHONES
DIRECT/ AUDIO
PURE AUDIO SELECTOR DVD VIDEO 1 VIDEO 2 VIDEO 3 VIDEO 4 TAPE TUNER
PURE AUDIO
VCR 1 VCR 2
Exempel på anslutning: Mini Disc inspelaren
AUDIO OUTPUT
ANALOG
R L
Anslut den ena
eller den andra
Varje kontakt lägger
ut samma digitalsig-
nal.
AUDIO OUTPUT
AUDIO OUTPUT
DIGITAL DIGITAL
OPTICAL COAXIAL
OPTICAL OPTICAL OPTICAL COAXIAL
COMPACT DISC PLAYER
C- 1 VL
MASTER VOLUME
AUDIO
ADJUST SETUP RETURN
ENTER
IN IN
VIDEO 4 INPUT
CD PHONO OPTICAL COAXIAL
DIGITAL S VIDEO VIDEO L AUDIO R
Varje kontakt lägger
ut samma digitalsig-
nal.
AUDIO OUTPUT
AUDIO OUTPUT
DIGITAL DIGITAL
OPTICAL COAXIAL OPTICAL OPTICAL OPTICAL COAXIAL
COMPACT DISC PLAYER
C- 1 VL
IN IN
OPTICAL COAXIAL
AC INLET
AC INLET
