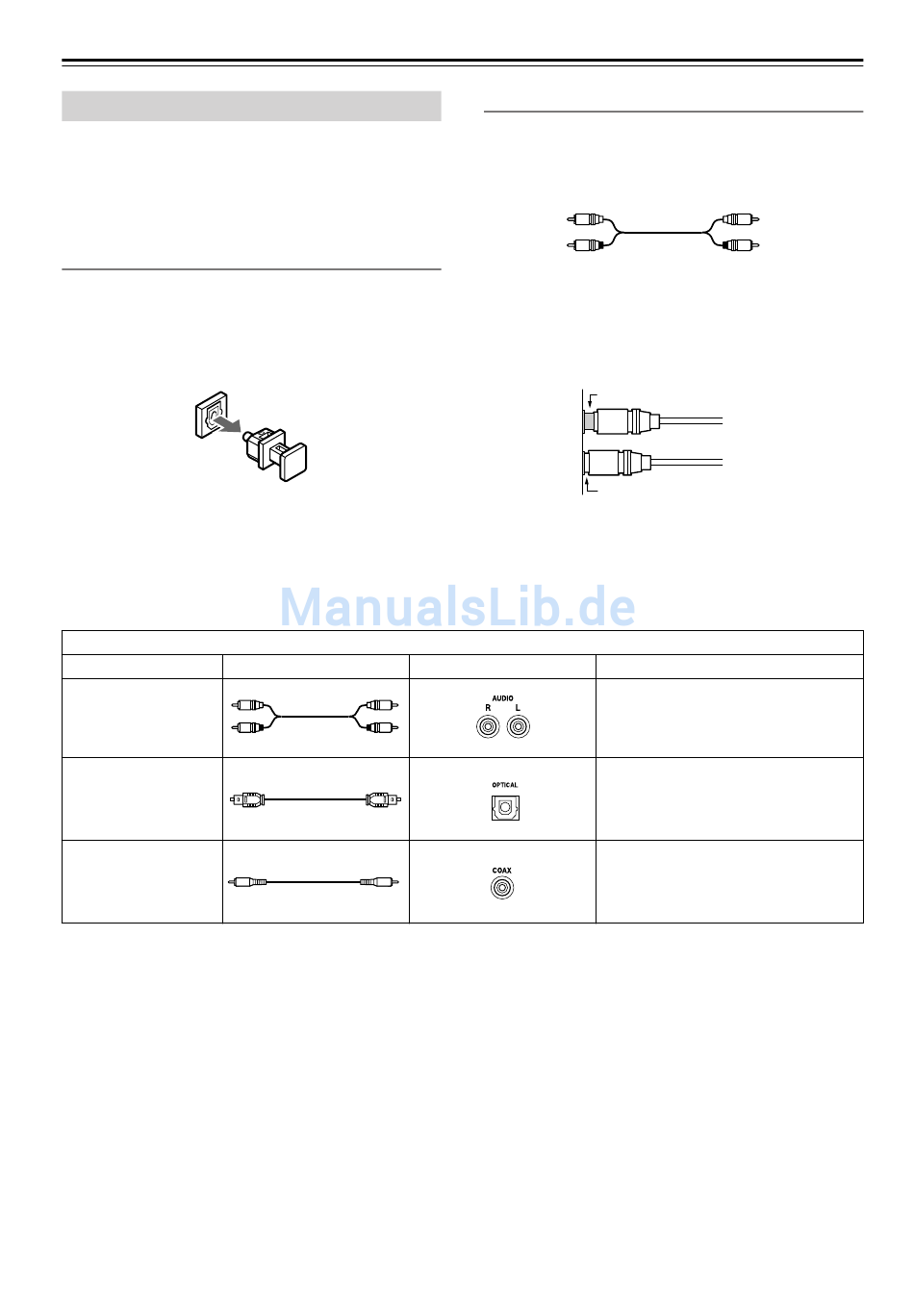

Kabels en connectors

Vóór het maken van de aansluitingen
• Houd u altijd aan de gebruiksinstructies die bij het
aan te sluiten apparaat geleverd zijn.
• Steek de voedingskabel niet in het stopcontact
voordat alle aansluitingen goed tot stand zijn
gebracht.
Optische digitale klemmen
De optische digitale klemmen zijn voorzien van een
beschermkapje. Voordat u een kabel aansluit op een
klem, moet u het kapje verwijderen en goed bewaren.
Als u de kabel weer losmaakt, moet u het kapje
terugplaatsen op de klem.
In de aansluitschema's worden de kabels als volgt weergegeven.
Kabelnamen
Audiokabel
(Bijgeleverd)
Optische kabel
Coaxiale kabel
-10
Nl
Types audiokabels en -aansluitingen
Kabelvormen
Kleurcodering RCA audio-aansluitingen
• De rode connector wordt gebruikt voor het rechter
kanaal en de witte connector wordt gebruikt voor het
linker kanaal.
Links (wit)
Rechts (rood)
• Steek de stekkers en connectors goed vast. Onjuiste
aansluitingen kunnen resulteren in ruis, een slechte
werking of beschadiging van de apparatuur.
Onjuiste aansluiting
Volledig ingestoken
• Bind audiokabels niet samen met voedingskabels en
luidsprekerkabels. Doet u dat wel, dan kan de
geluidskwaliteit afnemen.

Aansluitingen

Deze aansluiting zorgt voor de analoge
audiosignalen.
De audiokwaliteit is gelijk aan die van een
coaxiale kabel.
OPTICAL
U kunt een DAT- of CD-recorder met een
digitale ingang aansluiten op de C-1VL voor
digitaal kopiëren.
De audiokwaliteit is gelijk aan die van een
optische kabel.
U kunt een DAT- of CD-recorder met een
digitale ingang aansluiten op de C-1VL voor
digitaal kopiëren.
L
R
Beschrijving
