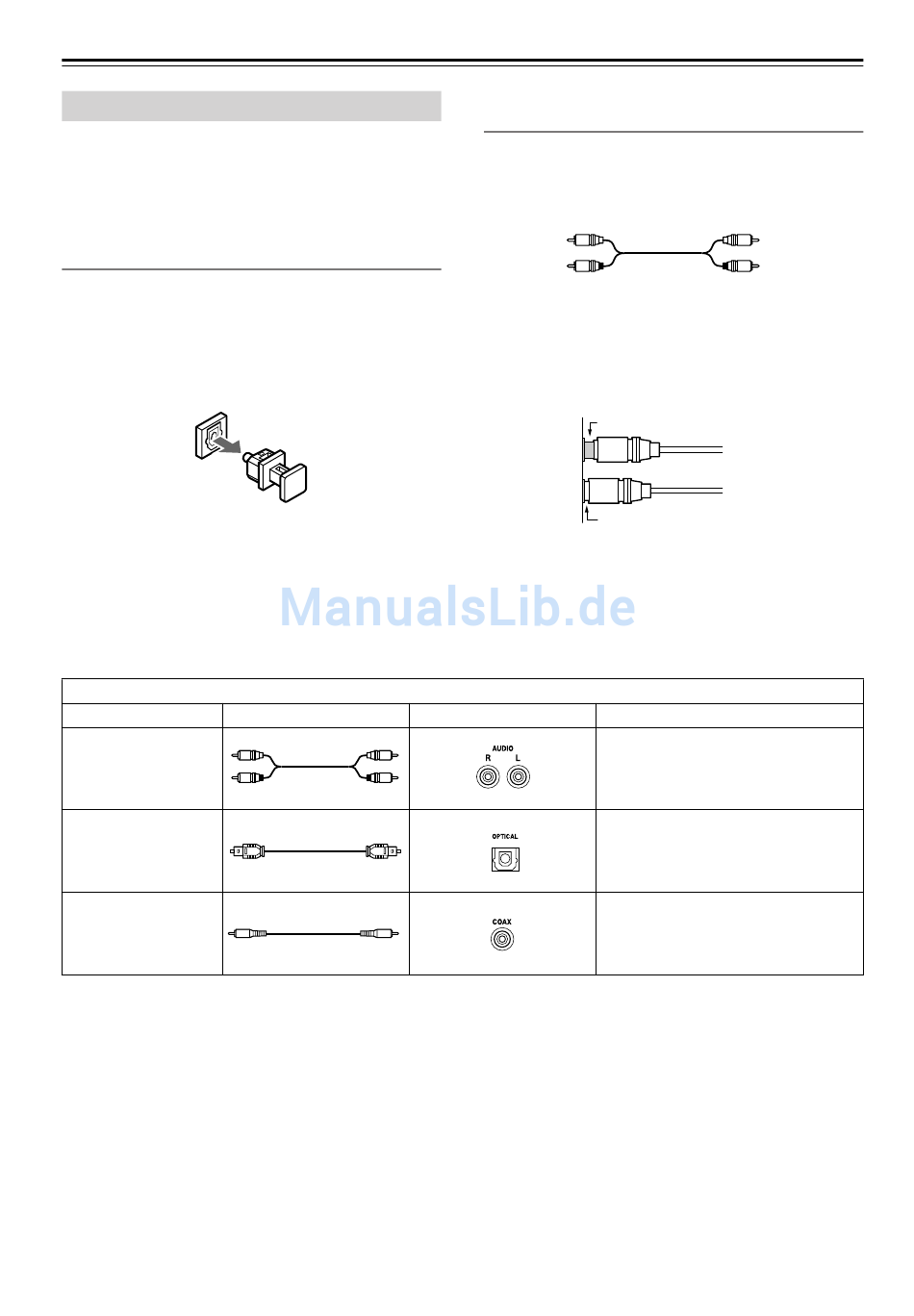

Kabel und Steckverbinder

Vor dem Anschließen
• Beachten Sie stets die Anweisungen in der
Bedienungsanleitung, die mit dem Gerät, das Sie
anschließen, mitgeliefert wurde.
• Stecken Sie den Netzstecker erst dann ein, wenn Sie
alle Verbindungen richtig hergestellt haben.
Optische Digitalanschlüsse
Die optischen Digitalanschlüsse sind mit Schutzkappen
ausgestattet. Vor dem Anschließen eines Kabels an diese
Buchsen müssen Sie die Schutzkappe entfernen und
sorgfältig aufbewahren. Wenn Sie das Kabel trennen,
setzen Sie die Schutzkappe wieder auf den Anschluss
auf.
Die Kabel werden in den Anschlussdiagrammen wie im Folgenden gezeigt dargestellt.
Kabelbezeichnung
Audio-
Anschlusskabel
(Im Lieferumfang
enthalten)
Optisches Kabel
Koaxialkabel
-10
De
Arten von Audioanschlusskabeln und Anschlüssen
Kabelform Form der Anschlüsse
Farbkennzeichnung für den Cinch-
Audioanschluss
• Der rote Steckverbinder wird für den rechten Kanal
und der weiße Steckverbinder für den linken Kanal
verwendet.
Links (Weiß)
Rechts (Rot)
• Alle Stecker und Steckverbinder sicher anschließen.
Unsichere Anschlüsse können Rauschen und
Funktionsstörungen verursachen und die Geräte
beschädigen.
Falsch
Ganz einstecken
• Audiokabel dürfen nicht mit Netz- oder
Lautsprecherkabeln zusammengebunden werden.
Dies könnte zu einer Beeinträchtigung der
Tonqualität führen.
Über diese Verbindung werden analoge
Audiosignale übertragen.
Die Audioqualität ist identisch mit der
Qualität des Koaxialanschlusses.
OPTICAL
Sie können zum digitalen Kopieren einen
DAT- oder CD-Recorder mit einem
Digitaleingang an den C-1VL anschließen.
Die Audioqualität ist identisch mit der
Qualität des optischen Anschlusses.
Sie können zum digitalen Kopieren einen
DAT- oder CD-Recorder mit einem
Digitaleingang an den C-1VL anschließen.
L
R
Beschreibung
