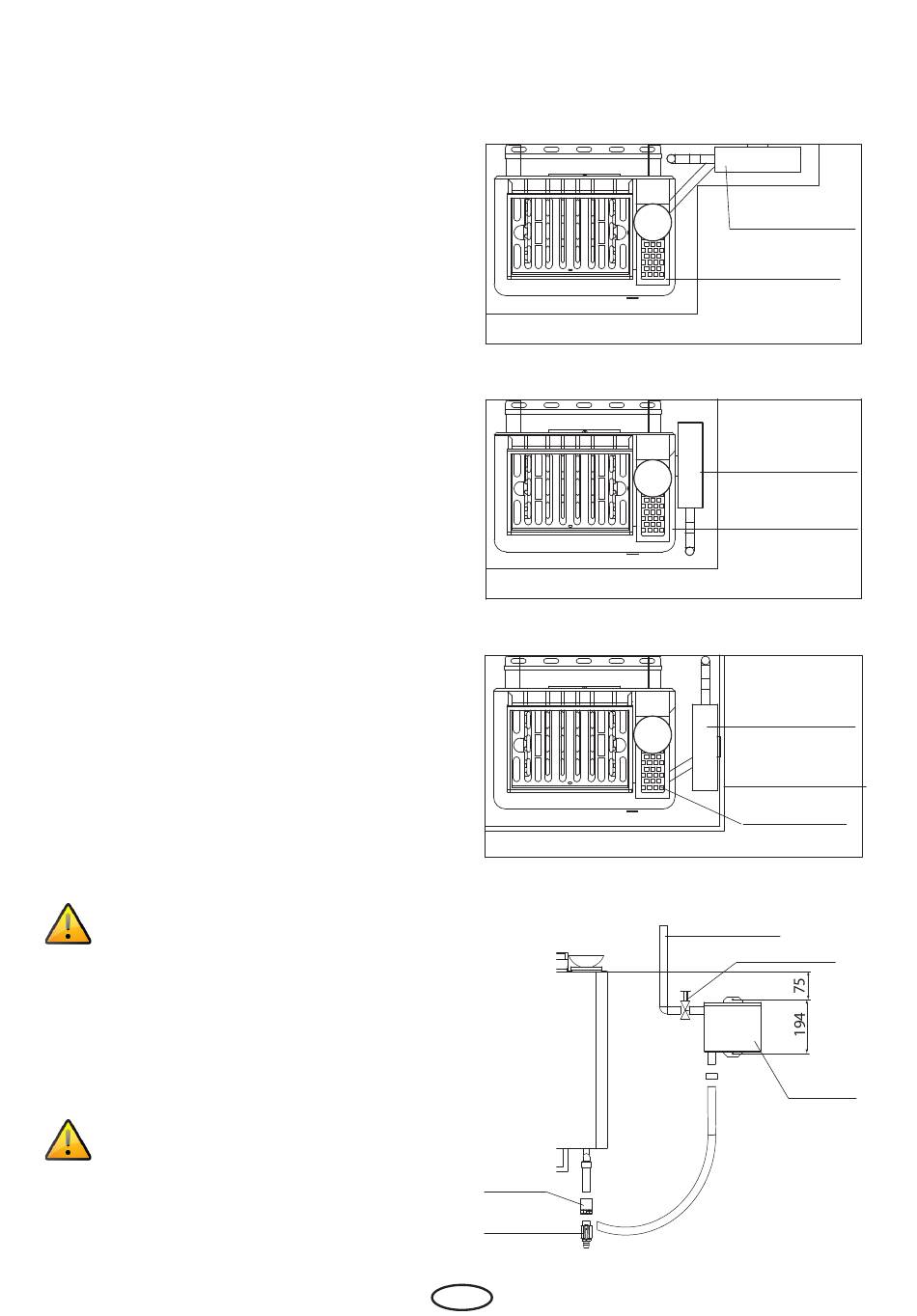

Montage des Wasserbehälters im Bereich des Ofens
Wählen Sie zunächst eine Befestigungsmöglich-
keit gemäß (Abb. 3 - Abb. 5) aus.
Dieses gilt für alle Saunaöfen mit Verdampfer.
Eine Ausnahmen bilden die beiden später be-
schriebenen Öfen
• Bohren Sie die Befestigungslöcher Ø 3,4 mm
gemäß Maßangaben in Abb. 6
• Mit den mitgelieferten 2 Stück Blechschrau-
ben B4,2x9,5 schrauben Sie den Wasserbe-
hälter fest.
• Montieren Sie nun das Schwimmventil in
den Behälter. Achten Sie darauf, dass der
Schwimmkörper eine senkrechte Bewegung
ausführt und nicht an der Behälterwand an-
schlägt.
• Stellen Sie die Verbindung zwischen Wasser-
behälter und Verdampfer gemäss Abb. 2 und
Abb 6 her. Anstatt des Stopfen (2) (Abb. 2)
schrauben Sie den Ablasshahn ein.
• Am Abgang des Schwimmerventils ist ein
3/4''- Gewinde. Von hier können Sie nun in-
dividuell Ihre Zuleitung zum Festwassernetz
anschließen.
Beachten Sie:
Zwischen Festnetz und Festwasseran-
schluss muss ein Absperrhahn montiert sein.
Bei längerer Nichtbenutzung des Festwasser-
anschlusses sollte der Absperrhahn geschlossen
werden.
Achtung: Betriebsdruck 0,3 - max.
10 bar.
Befestigungsmöglichkeit: Wand
Befestigungsmöglichkeit: Ofen
Befestigungsmöglichkeit: Ofenschutz-Gitter
Verdampfer
T-Stück
Ablasshahn
D
Wasserbehälter
Verdampfer
Abb. 3
Wasserbehälter
Verdampfer
Abb. 4
Wasserbehälter
Ofenschutzgitter
Verdampfer
Abb. 5
Festwasser-
anschluss
Absperrhahn
Wasser-
behälter
Wasser
niveau
ca. 1/2
Wannen-
höhe
Abb. 6
3
