Благодаря этому разъему для стационарного
подключения к водопроводу подача воды
осуществляется постоянно.
Важные указания:
Необходимо соблюдать предпи-
сания стандартов EN 1717 или DIN 1988,
Часть 4. Следует принять соответствую-
щие меры по предотвращению возврата
воды в систему хозяйственно-питьевого
водоснабжения. Для этой цели подходят,
например, трубные разделители или
разделители систем. При необходимости
узнайте подробности у вашего поставщика
питьевой воды или в специализированных
магазинах.
Разъем для стационарного подключения к
водопроводу для последующего монтажа на
нагревательных приборах для саун с испари-
телем с целью автоматического наполнения
испарителя из водопроводной сети.
Шланговое подсоединение: резьба 3/4"
Поплавок (1) открывает или закрывает
клапан (2), благодаря этому емкость всегда
наполнена.
Уровень воды можно регулировать повора-
чивая поплавок.
Соединение разъема для стационарного
подключения к водопроводу и испарителя с
помощью шланга Stahlflex.
Монтаж
• Для уплотнения всех резьбовых со-
единений используйте стандартную тефло-
новую уплотнительную ленту.
• Вкрутите в 1/2 ‚' латунный тройник с од-
ной стороны 1/2 ‚' заглушку с прилагаемым
уплотнением.
• Прикрутите к 1/2 ‚' наконечник для шланга.
• К боковому отводу тройника прикрутите
прилагающийся армированный шланг.
• Вставьте прилагающийся
шланг в наконечник для водоспускного
шланга вашего испарителя и закрепите
его с помощью прилагаемого зажима для
шланга.
• Вставьте предварительно собранный пере-
ходник с наконечником снизу в открытый
конец силиконового шланга. Закрепите его
с помощью предварительно установленно-
го зажима для шланга.
12
(2)
силиконовый
(7)
(1)
(2)
RU
Разъем для стационарного под-
ключения к водопроводу 3/4"
Уплотнение 3/4"
Поплавок

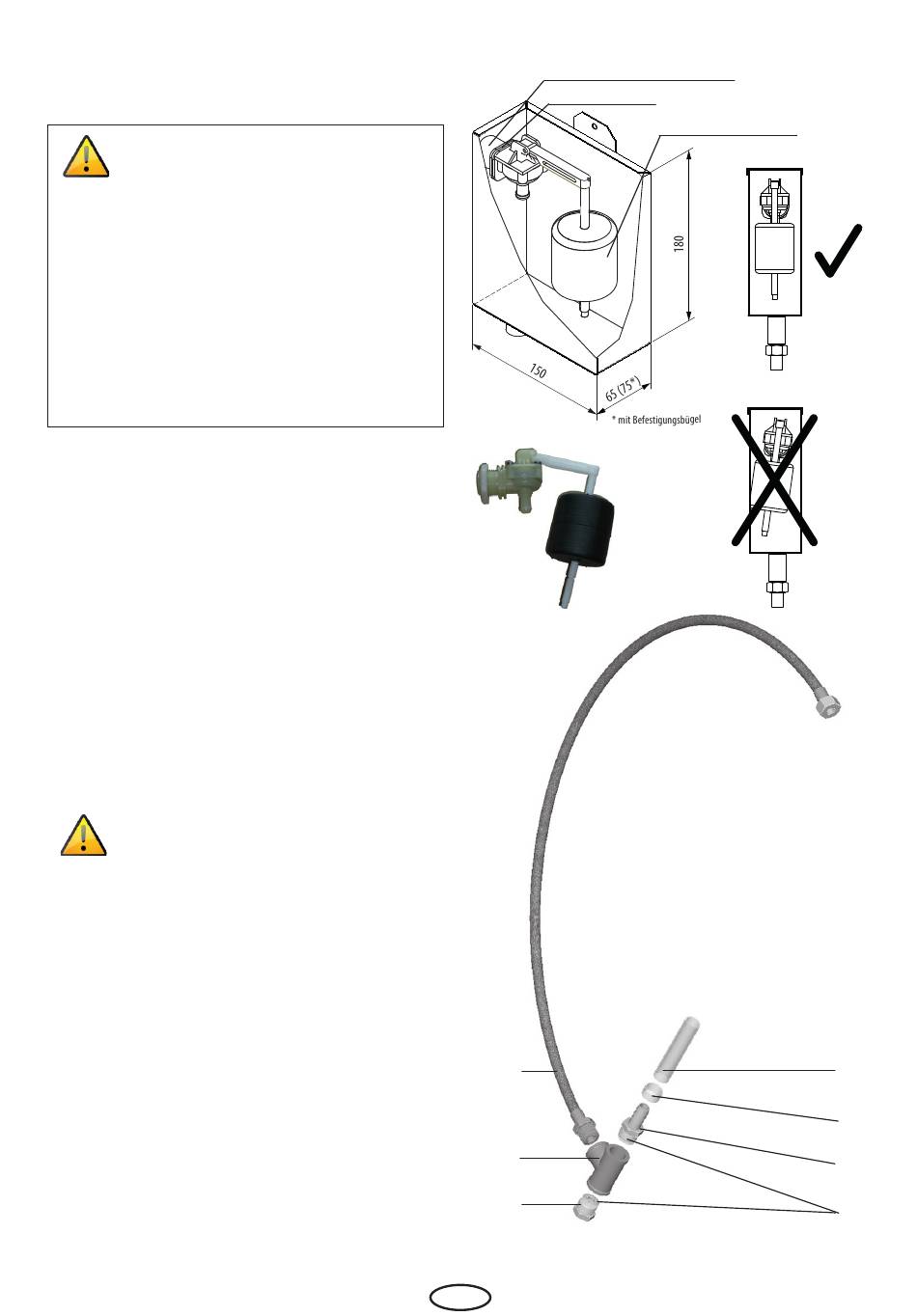

Рис.1a
(1)
Рис.1b
1 = Тройник
2 = Заглушка
3 = Уплотнение
4 = Наконечник для шланга
5 = Зажим для шланга
6 = Силиконовый шланг
7 = Армированный шланг
Рис.1c
Рис. 1d
(6)
(5)
(4)
(3)
Рис. 2
