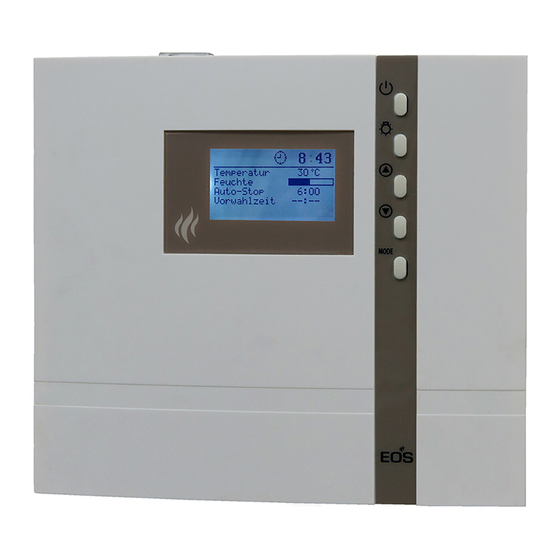

EOS ECON H2 Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für ECON H2:
Inhaltsverzeichnis

Quicklinks

Gebrauchsanweisung
Manual
ECON H2
D
IP x4
Druck Nr. 29343280de / - 42.06 20013771
1
D
Inhaltsverzeichnis
loading

Verwandte Anleitungen für EOS ECON H2

Inhaltszusammenfassung für EOS ECON H2

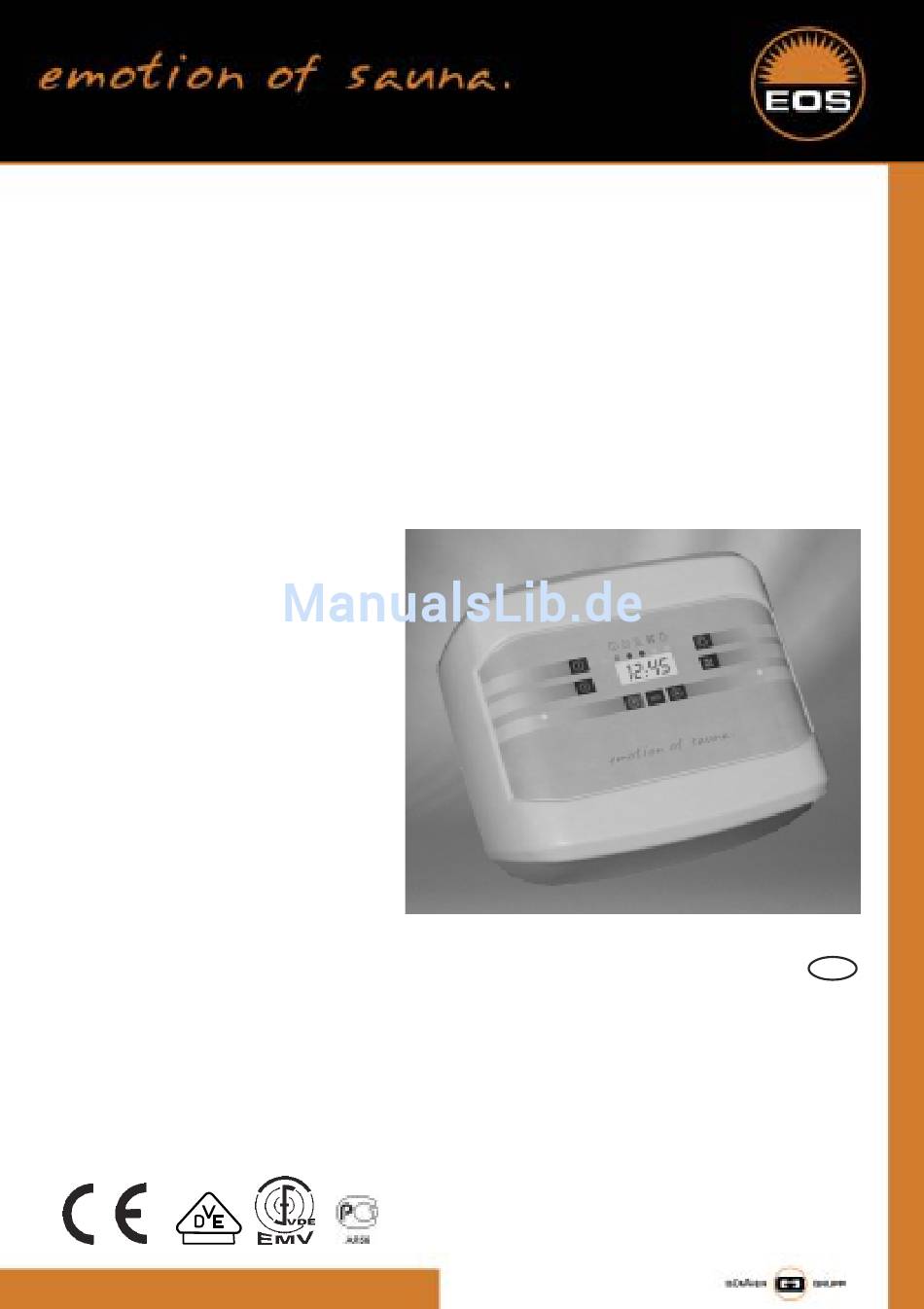

  • Seite 1 Gebrauchsanweisung Manual ECON H2 IP x4 Druck Nr. 29343280de / - 42.06 20013771...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Allgemeine Hinweise Bedienung Technische Daten Finnische Sauna Lieferumfang Feuchtebetrieb Allgemeine Sicherheitsbestimmungen 3.2.1 Wassermangelfunktion Ändern voreingestellter Parameter Montage des Steuergerätes Ändern der Temperatur Wandbefestigung Ändern der Feuchteintensität Elektroanschluss Starten mit Zeitvorwahl 2.2.1 Anschluss des Saunaofens Heizzeiterweiterung 2.2.2 Anschluss des Verdampfers Geräteschalter 2.2.3 Anschluss der Saunaleuchte Fehlersuche...

  • Seite 3: Lieferumfang

    1.2 Lieferumfang rekter Montage werden die Tem- (Änderungen vorbehalten) peraturgrenzwerte eingehalten und eine Zum Lieferumfang des Steuergerätes gehört: sehr geringe Temperaturschwankung im Liegenbereich der Saunakabine erreicht. 1. Ofenfühlerplatine mit Übertemperatur- sicherung, KTY-Fühler mit Fühlergehäuse, l Das Gerät darf nur für den dafür vorgese- zwei Stück Befestigungsschrauben 3 x 25 henen Zweck als Steuerung für Saunaöfen mm und Fühlerkabel ca.
  • Seite 4 2. In das obere mittlere Loch drehen Sie eine der Holzschrauben. An dieser Schraube wird das Steuergerät eingehängt. Lassen Sie zu diesem Zweck die Schraube ca. 3 mm herausstehen (Abb. 3.2). 3. Hängen Sie das Steuergerät mit dem oberen Abb. 3.2 Abb.

  • Seite 5: Elektroanschluss

    2.2 Elektroanschluss 2.2.1 Anschluss des Saunaofens Der elektrische Anschluss Achtung: Schließen Sie immer darf nur von einem zugelasse- den Nulleiter (N) des Saunaofens nen Elektroinstallateur unter Beach- an. Bei Feuchtebetrieb wird eine Phase tung der Richtlinien des örtlichen Ener- des Saunaofens abgeschaltet, d.h. die gieversorgungsunternehmens und des Heizlast ist dann nicht symmetrisch.

  • Seite 6: Anschluss Der Saunaleuchte

    Hierbei muss die Abschirmung im Steuerge- Achtung: Achten Sie beim An- rät an Masse angeschlossen werden. schluss des Verdampfers genau Beachten Sie bitte, dass sich nachfolgende auf den korrekten Anschluss von Was- Maßangaben auf die Werte beziehen, die bei serbad (WB) und Wassermangel (WM). der Geräteprüfung nach EN 60335-53-2 vor- Bei vertauschen dieser beiden Leitungen, gegeben wurden.
  • Seite 7 Fühlerplatine Bohrung Saunadecke Fühlergehäuse Fühlerleitung Fühlergehäuse auf Mitte Profilbrett Sensor Limiter Gehäuse Klemmen im Abb. 10 Steuergerät 2. Bohren Sie dafür ein Loch für die Kabel- Abb. 11 durchführung, vorzugsweise in die Mitte ei- nes Profilbrettes. 5. Nach vollständiger Montage und ordnungs- 3.

  • Seite 8: Bedienung

    Auf den nun folgenden Seiten wollen wir Sie mit den Bedienelementen und Funktionen Ihrer Saunasteuerung vertraut machen. Die Skizzen neben dem Text zeigen die jeweils sichtbaren Anzeigen der Steuerung. Die Zeichen bedeuten, dass der so eingerahm- te Teil der Anzeige blinkt. Nach kurzer Zeit werden Sie sicherlich in der Lage sein Ihre Saunasteuerung im vollen Umfang zu Nutzen.

  • Seite 9: Finnischer Betrieb

    Das Steuergerät ist für die Betriebsarten Finnische Sauna und Feuchtesauna geeignet. In der Betriebsart Finnische Sauna wird die Saunaluft nicht zusätzlich befeuchtet. Die Tem- peratur der Saunaluft kann im Bereich 40 - 115° C eingestellt werden. Im Feuchtebetrieb ist die maximale Temperatur aus Sicherheitsgründen auf 70° C be- grenzt.

  • Seite 10: Feuchtebetrieb

    3.2 Feuchtebetrieb Voraussetzung für den Feuchtebetrieb ist sich Ihre persönliche Klimazone suchen. der Anschluss einer geeigneten Verdamp- Wählen Sie immer zuerst die Temperatur fereinrichtung bis max. 3 kW an 230 V AC. (von 30 bis 60°C) und dann die Feuchte. Die Steuerung "taktet"...

  • Seite 11: Wassermangel Im Verdampfer

    Soll Ihre Sauna im Feuchtebetrieb arbei- ten drücken Sie die - Taste. Die rote 15:00 Feuchte- LED leuchtet auf. Um die Sauna einzuschalten drücken Sie jetzt die - Taste. In der Anzeige erscheint die aktuelle Uhr- zeit, die eingestellte Temperatur und der 40°...
  • Seite 12 Ausschalten der Saunaanlage Nach Ablauf der Heizzeitbegrenzung (6 bzw. 12 Stunden) schaltet die Anlage automatisch ab. Wollen Sie die Anlage manuell abschalten, drücken Sie die - Taste. Beim Aus- schalten reagiert die Steuerung Betriebsartabhängig. Finnischer Betrieb Die Anlage wird ausgeschaltet. In der An- zeige erscheint die aktuelle Uhrzeit.

  • Seite 13: Ändern Der Temperatur

    4 Ändern der voreingestellten Parameter Um die voreingestellten Parameter für Temperatur oder Feuchteintensität zu än- dern, muß die Saunaanlage ausgeschaltet sein. Wenn während der Programmierung länger als 10 Sek. keine Eingabe erfolgt, schaltet das Gerät, ohne die geänderten Werte zu speichern, automatisch in den Ruhezustand zurück.

  • Seite 14: Ändern Der Feuchteintensität

    Möglichkeit 2: Sie möchten die Sauna später nutzen Zur Speicherung der neu eingestellten 85° Temperatur drücken Sie die "MODE" - Ta- ste und halten sie gedrückt, bis der neu eingegebene Wert konstant angezeigt wird. Jetzt können Sie weitere Parameter ein- stellen.

  • Seite 15: Starten Mit Zeitvorwahl

    5 Starten mit Zeitvorwahl Mit der Zeitvorwahl können Sie den Einschaltzeitpunkt Ihres Saunaofens innerhalb von 24 Stunden vorwählen. Soll das Gerät im Feuchtebetrieb starten, drücken Sie zunächst die - Taste. Die rote Feuchte - LED zeigt dann an, dass das Gerät im Feuchtebetrieb arbeitet. Stellen Sie hierbei immer sicher, dass sich zum Beginn des Heizvorganges keine Gegenstände auf dem Saunaheizgerät befinden.

  • Seite 16: Deaktivieren Der Zeitvorwahl

    Zum aktivieren der Zeitvorwahl betätigen Sie die - Taste. 15 : 00 In der Anzeige erscheinen die aktuelle Uhr- zeit und die eingestellte Vorwahlzeit im Wechsel. Ist die Vorwahlzeit erreicht, schaltet der Saunaofen selbstständig ein. 17 : 10 Deaktivieren der Zeitvorwahl Zur Deaktivierung der Zeitvorwahl drücken Sie die - Taste.

  • Seite 17: Geräteschalter

    7 Der Geräteschalter Auf der Oberseite des Steuergerätes fin- Geräteschalter den Sie den Geräteschalter. Mit diesem Schalter können Sie die Elektronik im = Gerät Störungsfall vom Netz trennen. einge- Beachten Sie, dass durch Betätigen des schaltet Geräteschalters alle Einstellungen auf die Werkseinstellungen zurückgesetzt werden.

  • Seite 18: Anschlussschema

    9 Anschlussschema ACHTUNG Bei Zuschalten des Verdampfers wird der Ausgang "U" vom Sauna-Heizgerät auf die Klem- me "Wb" zum Verdampfer umgeschaltet. Das Sauna-Heizgerät heizt in diesem Fall nur mit 2/3 der Leistung. Achtung! Sehr geehrter Kunde, nach den gültigen Vorschriften ist der elek- trische Anschluss des Saunaofens sowie der Saunasteuerung nur durch einen Fach- mann eines autorisierten Elektrofach-...
  • Seite 19 Garantieanspruches bitte an Ihren Fachhändler. März 2005. Eine direkte Garantieabwicklung mit unserem Service- center ist in diesem Fall nicht möglich. Inbetriebnahme am: Stempel und Unterschrift des autorisierten Elektroinstallateurs: Service Adresse: EOS-Werke Günther GmbH Adolf-Weiß-Str.43 35759 Driedorf-Germany +49 (0)2775 82-240 +49 (0)2775 82-455 servicecenter@eos-werke.de www.eos-werke.de...
