- Seite 1 EOS EmoTec D | EmoTec H Saunasteuergerät Montage- und Gebrauchsanweisung Made in Germany Firmware R4.02 IPx4 Druck Nr. 29344767 de / 11.22 Technische Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Elektrische Installation Reihenfolge, Anschlüsse ..........................27 Anschlussübersicht, EmoTec D .........................28 Anschlussübersicht, EmoTec H .........................29 Belegung der Hauptplatine EmoTec D....................30 Belegung der Hauptplatine EmoTec H ....................31 Ofenfühler, Bankfühler, Feuchtefühler, Fühleranschluss ..............32 Klemmen, STB, Licht, Lüfter, PFC ......................33 Anschluss des Saunaofens und Verdampfers ..................34 Einstellung Heizzeitbegrenzung ......................35... - Seite 3 Kabinenadresse einstellung bzw. umprogrammieren ..............41 Manuelle Festlegung des Leuchtmittels .......................42 Bedienung Übersicht ................................43 Symbolbeschreibung (Hauptmenü) .......................44 Grafische Oberfläche / Abfrage Klimawerte ..................45 Bedienung und Einstellungen (Hauptfunktionen) ..............46-50 Symbolbeschreibung (Erweiterte Einstellungen) ................51 Bedienung und Einstellungen (Erweiterte Einstellungen) ............52-54 Service-Bereich (Einstellungen und Setup) Service-Bereich aufrufen ..........................55 Symbolübersicht ............................56 Einstellungen ............................
-
Seite 4: Allgemeine Sicherheitshinweise Sicherheitsstufen
Allgemeine Sicherheitshinweise Sicherheitsstufen Sicherheitshinweise und wichtige Bedienungshinweise sind klassifiziert. Machen Sie sich mit den folgenden Begriffen und Symbolen vertraut: WARNUNG Warnung weist auf eine Gefahrensituation hin, die bei Nichtbeachtung der Sicherheitshinweise zum Tod oder zu schweren Verletzungen führen kann. VORSICHT Achtung weist auf eine Gefahrensituation hin, die bei Nichtbeachtung der Sicherheitshinweise zu leichten oder mittelschweren Verletzungen führen kann. -
Seite 5: Montage Und Installation
Montage und Installation Diese Montageanweisung richtet sich an ausgebildetes Fachpersonal, das mit den Gesetzen und Vorschriften für elektrische Installationen am Aufstellungsort vertraut ist. Beachten Sie zur Montage, zum Einrichten und zur Inbetriebnahme die folgenden allgemeinen Sicherheitshinweise. Lebensgefahr und Brandgefahr Bei einer unsachgemäßen oder fehlerhaften elektrischen Installation besteht Lebensgefahr durch Stromschlag und Brand. -
Seite 6: Einweisung Des Betreibers
Geräteschaden Korrosive oder stark salzhaltige Atmosphären beschädigen die Kontakte im Bedienteil, im Leistungsteil und in den Fühlern. Bedienteil und Fühler nicht in korrosiver oder stark salzhaltiger Atmosphäre installieren. • Sachschaden durch falschen Montageort Das Steuergerät ist nicht für eine Verwendung im Freien geeignet! Es darf nur im Innenbereich von Gebäuden betrieben werden und darf nicht Umgebungs- •... -
Seite 7: Gesundheitliche Beeinträchtigungen
Brandgefahr Auf Saunaöfen abgelegte Gegenstände können sich entzünden und zu Bränden führen. Keine Gegenstände auf dem Saunaofen ablegen. • Bei Betrieb mit Zeitvorwahl oder durch Fernwirken einen Abdeckschutz am Saunaofen an- • bringen oder eine geeignete Sicherheitseinrichtung installieren. Kabine vor der Inbetriebnahme inspizieren. •... -
Seite 8: Normen Und Vorschriften
Normen und Vorschriften Eine Übersicht, welche Normen bei der Konstruktion und beim Bau des Saunaheizgeräts beachtet wurden, finden Sie auf unserer Internetseite www.eos-sauna.com als Download beim jeweiligen Produkt. Darüber hinaus gelten die regionalen Vorschriften für die Montage und den Betrieb von Heizungs-, Sauna- und Dampfbadanlagen. -
Seite 9: Identifikation

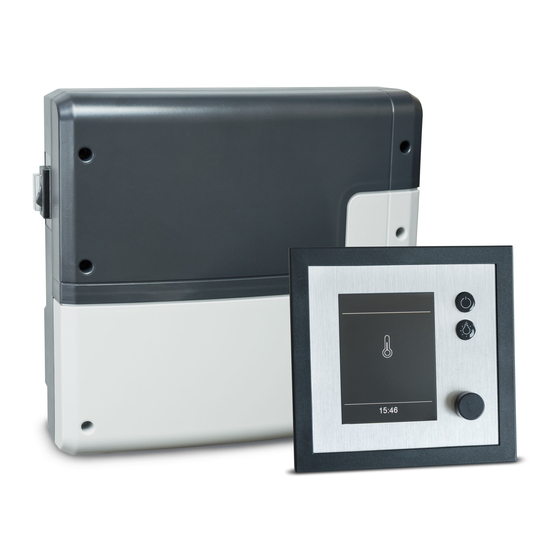

Identifikation Die Steuerung EmoTec D oder H besteht aus einem Leistungsteil und einem Bedienteil, einem Temperaturfühler und den Verbindungsleitungen und wird zum Betrieb einer Saunakabine ge- nutzt. Zur kompletten Steuerung einer Saunakabine können weitere Module/Geräte an das Leistungsteil angeschlossen werden, z. B. Licht, Lüfter und zusätzliche Fühler. -
Seite 10: Lieferumfang
Lieferumfang Im Lieferumfang sind folgende Teile enthalten: Leistungsteil mit 2-teiliger Frontabdeckung Leitung für Schutztemperaturbegrenzer 5 m, weiß Bedienteil mit TFT-Display Ersatz-Schutztemperaturbegrenzer Gehäuse-Unterteil (zur Einbaumontage des Bedienteils) Montage- und Gebrauchsanweisung Gehäuse-Unterteil (zur Aufbaumontage des Demontage-Werkzeug für Bedienteil Bedienteils) Verbindungsleitung für das Bedienteil mit Temperaturfühler-Set, bestehend aus RJ14 / RJ10 Modularstecker, 5 m ƒ... -
Seite 11: Technische Daten
Technische Daten Nennspannung: 400 V 3 N ~ 50 Hz Schaltleistung: Max. 9 kW ohmsche Last, erweiterbar durch An- schluss von Leistungsschaltgeräten. Absicherung 3 x 16 A Heizzeitbegrenzung: 6 Std. / 12 Std. / 18 Std. / unendlich Gehäuse: Kunststoff (Leistungsteil und Bedienteil) Anzeige: TFT-Farbdisplay 55 x 74 mm (3,5“... -
Seite 12: Bestimmungsgemäße Verwendung
Klemmbereich WM, 3 ,4, Licht, 0,34-2,5mm² starr oder flexibel mit Aderendhülse Lüfter: Minimale Querschnitte gemäß Absiche- rung der Zuleitung beachten! Kartenleser: Micro-SD Kartenleser im Bedienteil Umgebungstemperaturen: -10°C bis +35°C Lagertemperaturen: -20°C bis +60°C Anforderung an Montageort: Nur für Montage in Innenräumen bestimmt. Fühler - Keine korrosive oder stark salzhaltige Atmosphäre, Gerät - Keine kondensierende oder korrosive Atmosphäre Maße Leistungsteil (H x B x T) -
Seite 13: Montage
Montage In diesem Kapitel wird gezeigt, wie das Leistungsteil und die wichtigsten Komponenten montiert werden. Für die Anschlüsse von Saunaofen bzw. Verdampfer (Dampfgenerator) oder einem anderen Heiz- system, Leuchte, Lüfter oder sonstigen Komponenten müssen Leitungen mit dem passenden Querschnitt verwendet werden. Alle elektrischen Installationen und alle Anschlussleitungen, die im Inneren der Kabine verlegt werden, müssen für einen Einsatz in der Sauna / IR-Kabine (IPx4) oder Dampfkabine / Römischen Bad (IP65) geeignet sein. -
Seite 14: Verlängerung Der Steuerleitung Zum Bedienteil / Lastteil
Verlängerung der Steuerleitung zum Bedienteil / Lastteil Für lange Verbindungen sind spezielle Sauna Bus Verbindungsleitungen mit einer Länge von 10 m, 25 m und 50 m optional erhältlich. Für den Anschluss an ein Bedienteil ist eine Leitung RJ14/RJ10 erforderlich, für den Anschluss an ein anderes Lastteil - eine Leitung RJ12/RJ12. Alternativ kann eine vorhandene Sauna Bus Leitung mit einem separaten Kabel RJ12/RJ12 bzw. -
Seite 15: Leistungsteil Montieren
Die Strom-, S-Bus- und Sensorleitungen können wie folgt zum Leistungsteil geführt werden: Die Leitungen können an der Außenwand der Kabinen verlegt werden. Sie werden dann von un- ten in das Gehäuse geführt. Sie müssen gegen Zug gesichert werden, wenn sie nicht in einem Kabelkanal oder in einem Rohr geführt werden. - Seite 16 4. Am Leistungsteil die Durchführungen für die Leitungen öffnen. 5. Mitgelieferte Gummitüllen in die Öffnungen des Gehäuse-Unterteils einsetzen. 6. Anschlusskabel durch die Öffnungen führen. A. Leitungen mit Netzspannung, z.B. Netzzuleitung, Heizsystem, Licht. B. Leitungen mit Niederspannung, z.B. Fühler, S-Bus Anschluss. Abb.
-
Seite 17: Kabinenbeleuchtung
Kabinenbeleuchtung Die Leuchte kann an jeder beliebigen Stelle, Anforderungen an Leuchtmittel jedoch nicht in der Nähe der aufsteigenden • Leuchtmittel muss dimmbar sein Hitze bzw. des aufsteigenden Dampfstroms montiert werden. Der Lichtausgang ist ab Werk • Minimale Leistung 5 W auf induktive Lasten eingestellt, an die auch •... -
Seite 18: Maximale Belastung
Potentialfreier Kontakt (PFC) Auf der Platine des Leistungsteils steht ein po- Maximale Belastung tentialfreier Kontakt zur Verfügung. Ohmsche Last / Wechselstrom 250V AC / 10 A Sie können diesen Schließerkontakt in einen Induktive Last / Wechselstrom 500 VA beliebigen Stromkreis einfügen, um eine exter- ne Last zu schalten oder ein Signal weiterzuge- Gleichstrom: ben. -
Seite 19: Verlängerung Der Steuerleitung Am Bedienteil
Bedienteil Das Gehäuse des Bedienteils steht in den Vari- anten Wandeinbau und Wandaufbau zur Verfü- gung. Beide Varianten sind für die Montage an der Außenwand der Kabine konzipiert. Sind bereits Leerrohre für die elektrischen In- stallationen vorhanden, ist die Position des Be- dienteils durch diese vorbestimmt. -
Seite 20: Gehäuse Montieren
Montageort Bedienteil Das Bedienteil wird außerhalb der Kabine mon- ca. 340 mm tiert. Vorzugsweise wird die der Türöffnung ab- gewandte Seite gewählt. Damit vermeiden Sie, dass im laufenden Betrieb beim Öffnen der Tür heiße Luft auf das Bedienteil trifft, was bei un- günstigen Umgebungstemperaturen im Vor- raum zu Kondensatbildung am/im Bedienteil führen könnte. -
Seite 21: Montage Unterteil
Montage des Bedienteils (Wandeinbau) Wandausschnitt: Breite 120 mm Höhe 117 mm Tiefe min. 20 mm Hinweis: Beachten Sie bei der Befestigung des Unterteils die richtige Aus- richtung. Die Seite mit der Öff- nung für die Kabeldurchführung soll nach unten ausgerichtet sein. hier Kabeldurchführung Montage Unterteil Montieren Sie zunächst das Unterteil in die vorbereitete Öffnung. -
Seite 22: Wandaufbau-Gehäuse Montieren
bei Wandstärke < 15 mm (Werkseinstellung) bei Wandstärke > 30 mm Gehäuse mit Holzschrauben befestigen Wandaufbau-Gehäuse montieren Erforderliche Handlungsschritte: men werden kann. • Montageort festlegen. • Gehäuse in den beiden unteren Befesti- gungslöchern fest anschrauben. Das Ge- • 1 Loch oben und 2 Löcher unten bohren. häuse muss fest auf der Wand sitzen. -
Seite 23: Bedienteil Montieren
alle Maße in mm hier Kabeldurchführung Bedienteil montieren An das Bedienteil wird die Steuerleitung (S-Bus) angeschlossen, die zum Leistungsteil führt. • S-Bus Leitung mit RJ10 Stecker auf der Plati- ne aufstecken • Bedienteil direkt vor dem Unterteil platzie- ren. Auf die richtige Ausrichtung achten. •... -
Seite 24: Brandgefahr Durch Überhitzung
Fühler Vorgaben für Temperaturfühler VORSICHT Brandgefahr durch Überhitzung Für bestimmte Saunaöfen können besondere Vorgaben für die Montage des Hauptfühlers be- stehen. • Vorab sicherstellen, dass es keine ofenspezifischen Abweichungen zur Fühlermontage vor- geschrieben sind. Der Hauptfühler (Ofenfühler) muss an der Stel- le angebracht werden, an der die höchsten Temperaturen zu erwarten sind, also über dem 20 cm... -
Seite 25: Temperaturfühler Montieren
Temperaturfühler montieren Der Hauptfühler muss an der Stelle montiert werden, an der die höchsten Temperaturen erwartet werden. Material + Werkzeug: • Temperaturfühler und Verbindungsleitungen • Bohrer für Bohröffnung in der Kabinendecke • Schraubendreher • Ggf. Zugdraht Schema des Einbaus Kabinendecke Gehäuse Temperaturfühler С... -
Seite 26: Bankfühler
Bankfühler (optional) Vorgaben für Bankfühler Der Bankfühler wird über der hinteren Liege- bank, gegenüber dem Saunaofen an der Decke befestigt. Einbauposition Bankfühler Bankfühler montieren weiß Die Montage und der Anschluss erfolgen auf grün die gleiche Art wie der Hauptfühler. Siehe Ka- braun pitel „Fühler“. -
Seite 27: Vorgaben Für Feuchtefühler
Feuchtefühler (optional) Vorgaben für Feuchtefühler Der Feuchtefühler wird mittig an der dem Sau- naofen und der Tür abgewandten Seitenwand in einer Höhe von ca. 150 cm montiert. Montageposition Feuchtefühler Feuchtefühler montieren weiß Die Montage und der Anschluss erfolgen auf grün die gleiche Art wie der Hauptfühler. -
Seite 28: Elektrische Installation
Elektrische Installation In diesem Kapitel ist beschrieben, wie die Lei- tungen auf der Platine des Gerätes angeschlos- sen werden. Die Einrichtung der Steuerung am Bedienteil finden Sie im Kapitel Inbetriebnah- Empfohlene Reihenfolge der Instal- lation Bevor Sie mit der Installation beginnen, müssen das Leistungsteil, das Bedienteil und der Tem- peraturfühler montiert sein. -
Seite 29: Anschlussübersicht - D-Serie
Anschlussübersicht - D-Serie weiß/white grün/green braun/brown... -
Seite 30: Anschlussübersicht - H-Serie
Anschlussübersicht - H-Serie weiß/white grün/green braun/brown... -
Seite 31: Belegung Der Hauptplatine - D-Serie
Belegung der Hauptplatine - D-Serie T 2A T 0.8A light M A I N S O V E N V A P. S1 S1 N FL FN LL LN L1 L2 L3 N W V U N Feinsicherung T 2A Potentialfreier Kontakt (PFC) Feinsicherung T 0.8A Klemmen nicht belegt bei D-Serie... -
Seite 32: Belegung Der Hauptplatine - H-Serie
Belegung der Hauptplatine - H-Serie T 2A T 0.8A light M A I N S O V E N V A P. S1 S1 N FL FN LL LN L1 L2 L3 N W V U N Feinsicherung T 2A Potentialfreier Kontakt (PFC) Feinsicherung T 0.8A Ausgang Anschluss Verdampfer... -
Seite 33: Ofenfühler Und/Oder Bankfühler
Fühler Das Klima in der Saunakabine wird über das rH [%] Bedienteil festgelegt. Die eingestellten Werte werden über Fühler geprüft und über das Leis- tungsteil geregelt. Die Fühler werden mit RJ10 Stecker an die RJ10 Sensor-Buchsen angeschlossen. Jeder Fühler kann beliebig an eine der drei Buchsen angeschlossen werden. -
Seite 34: Licht, Lüfter
• Lüfter an Klemmen (F) anklemmen. • Bei Installationen mit mehreren Saunaöfen können mehrere STB erforderlich sein. Se- Potentialfreier Kontakt (PFC) parate Hinweise von EOS beachten. Externe Geräte, die über den potentialfreien Kontakt geschaltet werden, über Klemmen 3 Die weiße Leitung der Schutztemperaturbe- und 4 (E) anklemmen. - Seite 35 Verdampfer (nur H-Serie) Verdampfer an Klemmen (D) + Erdung anklem- men. Für den Anschluss des Verdampfers muss ein hitzebeständige Kabel mit mind. 1.5 mm² Quer- schnitt verwendet werden. Sie können mehr als einen Verdampfer an- schließen. Bei korrektem Anschluss kann jeder N Wb Verdampfer den Wassermangel separat mel- grün/gelb...
-
Seite 36: Jumper Für Maximale Heizzeit Setzen
Jumper für maximale Heizzeit setzen Datenleitung aufstecken Die Heizzeit des Saunaofens wird bei der Mon- WARNUNG! Sicherstellen, dass das Leis- tage durch die Steckung der Jumper JP5 be- tungsteil stromlos ist. grenzt. Die tatsächliche Laufzeit kann am Be- • Gehäusedeckel abnehmen. dienteil im Rahmen dieser Jumper-Einstellung angepasst werden. -
Seite 37: Lebensgefahr Durch Stromschlag
Verbraucher anklemmen / enrichten Verbraucher anklemmen WARNUNG! Sicherstellen, dass Leis- • WARNUNG tungsteil stromlos ist. Gehäuse öffnen. • Leitungen durch die Öffnungen an der Un- Lebensgefahr durch Strom- terseite oder der Rückseite des Gehäuses schlag führen. Bei einer fehlerhaften elektrischen Installation •... -
Seite 38: Gehäuse Des Leistungsteils Schließen
Gehäuse des Leistungsteils schließen Bevor Sie das Gehäuse schließen, müssen fol- Wenn das Gerät ordnungsgemäß angeschlos- gend Arbeiten beendet sein: sen ist und eingeschaltet ist, blinkt nach einer kurzen Start-Up Zeit auf der Hauptplatine eine • Datenleitungen aufstecken. grüne LED. Diese grüne LED signalisiert die nor- •... -
Seite 39: Grundlagen Der Bedienung
Inbetriebnahme (Ersteinrichtung) Um das Steuergerät in Betrieb zu nehmen, muss die Kabine über das Bedienteil ange- schaltet werden. Wenn auf dem Display nichts angezeigt wird, ist das Leistungsteil möglicher- weise ausgeschaltet. Auf der linken Seite des Leistungsteils finden Sie einen Geräteschalter. Achtung! Teile der Platine stehen auch nach Betätigung des Geräteschalters immer noch unter Strom! -
Seite 40: Hauptelemente Und Funktionen
Betriebsart Temperatur 20:51 20:51 20:51 Bedienteil EmoTec Bedienteil (Bedienfront) Drehdruckschalter (Jog Dial) Ausgewählte Funktion Schalter für Kabinenlicht Funktionssymbole Schalter Heizung Ein/Aus Statustzeile Hauptelemente und Funktionen Zur Bedienung stehen folgende Elemente zur Verfügung: Ein / Aus Drehdruckschalter Heizung ein/aus. Untermenü schlie- Drehen = Funktionen oder Eingabe- ßen (Home-Button) bei ausgeschal- wert auswählen. -
Seite 41: Grundeinstellungen Festlegen
Einrichtung Inbetriebnahme oder nach Reset Zur Inbetriebnahme müssen die Grundeinstellungen festgelegt werden. Das Programm führt durch die notwendigen Schritte. Wenn Sie das Bedienteil während der Setup-Schritte 15 Sekunden nicht benutzen, wechselt die Anzeige automatisch zum ersten Schritt. Nicht gespeicherte Einstellungen gehen dabei verloren. Grundeinstellungen festlegen 1. -
Seite 42: Umprogrammierung Der Kabinenadresse
Umprogrammierung der Kabinen- adresse Das Leistungsteil wird ab Werk mit der Kabine- nadresse (ID) „1“ ausgeliefert. Im Normalfall ist keine Einstellung der Kabi- nenadresse erforderlich. Falls im Leistungsteil bzw. in einem optionalen Erweiterungsmodul eine andere Kabinenad- resse eingestellt wurde, dann wird es nicht erkannt. -
Seite 43: Manuelle Festlegung Des Leuchtmittels
Manuelle Festlegung des Leuchtmittels Das Steuergerät ist ab Werk auf induktive Lichtlast eingestellt. Damit können auch ohmsche Lasten gesteuert werden. Bei Bedarf kann der Lichtausgang manuell auch auf kapazitive Lasten umgestellt werden. Bei Verwendung von Glühlampen muss die Lichtlast auf induktive Last eingestellt bleiben. Die aktuelle Einstellung wird auf dem Display angezeigt. -
Seite 44: Bedienung
Bei EmoTec H (mit aktiviertem Bi-O Modus) erscheint dabei an der ersten Stelle das Symbol für die schnelle Wahl zwischen dem finnischen Saunabetrieb und Feuchtebetrieb. Menüdarstellung bei EmoTec H Menüdarstellung bei Emotec D bzw. Emo- tec H (mit deaktiviertem Verdampfer) Mit Symbol für Auswahl der Saunabe-... -
Seite 45: Bedienprinzip Mit Drehdruckschalter (Jog Dial)
Bedienprinzip mit Drehdruckschalter (jog dial) Drehen Sie den Schalter links/rechts, um eine Funktion (Symbol) zu erreichen. Drücken Sie danach kurz auf den Schalter, um diese Funktion zu öffnen. Drehen Sie den Schalter, um den Wert zu än- dern (der Wert wechselt die Farbe von weiß auf grün). Drücken Sie den Schalter, um den neuen Wert zu speichern. -
Seite 46: Grafische Oberfläche / Abfrage Klimawerte
Grafische Oberfläche (GUI) und Abfrage der aktuellen Klimawerte Dank der modernen grafischen Oberfläche können Sie auf dem Display schnell und problemlos alle Einstellungen vornehmen, sowie die aktuellen Klimawerte beim laufenden Saunabetrieb ab- fragen. Durch die grafischen Symbole mit der unterschiedlichen farbigen Darstellung können Sie auf ei- nen Blick den aktuellen Betriebszustand erkennen. -
Seite 47: Bedienung Und Einstellungen (Hauptfunktionen)
Bedienung und Einstellungen - Hauptfunktionen Sauna ein- / ausschalten Drücken Sie die Taste auf dem Bedienteil ca. 3 Sekunden lang. Countdown läuft: Nach der Einschaltung zeigt das Display den aktiven Heizbetrieb an (siehe Beispiel Seite 26). Dabei wird auch das Licht eingeschaltet. Um die Sauna auszuschalten, drücken Sie erneut auf die Taste. -
Seite 48: Licht Dimmen
gestellt. Ohne Feuchtefühler wird die Taktung (proportio- rH [%] nale Zeit des aktiven Verdampferbetriebes in Relation zu der gesamten Betriebszeit) eingestellt. Es wird das Sym- angezeigt. Beachten Sie, dass bei Regelung mit Feuchtefühler die maximale Feuchteeinstellung von der Temperatur ab- hängig ist. - Seite 49 Timer Timer Timer Sie haben die Möglichkeit, die Saunaanlage über den voreingestellten Timer mit bestimmten Klimaeinstellungen automatisch einschalten zu lassen. Es Auswahl Einzeltermin stehen Ihnen dabei zwei Möglichkeiten zur Verfügung: - Einzeltermin (einmalige Schaltung an einem beliebigen Tag) 20:51 20:51 - Wochentimer (wiederkehrende Schaltung an bestimmten Wochenta- Auswahl Einzeltermin oder gen, nur im gewerblichen Betrieb)
-
Seite 50: Potentialfreier Kontakt
Wählen Sie den Wochentag, für den Sie ein Programm eingeben möchten (z.B. „1“ für Montag) und drücken Sie auf den Drehdruckschalter. Hinweis: Für jeden Tag können Sie bis zu 4 Schaltzeiten programmieren. Die maximale Dauer einer Schaltzeit ist abhängig von der Konfiguration des Jumpers JP5 auf dem Lastteil. Nach gesetzlichen Vorschriften ist innerhalb eines Zeitraums von 24h eine durchgehende Pausenzeit von mindestens 6h einzuhalten. -
Seite 51: Hot-Funktion
HOT-Funktion Mit HOT-Funktion können Sie in der Sauna einen zusätzlichen Leistungsschub geben, in dem der Saunaofen für eine voreingestellte Zeit (5-20 Minuten) ohne Unterbrechungen heizen wird. Die Soll-Temperatur wird dabei auf 115°C erhöht, Kabinenlüfter läuft auf voller Stufe. Die maximale Temperatur 115°C wird dabei aus Sicherheitsgründen nicht überschritten. -
Seite 52: Symbolbeschreibung (Erweiterte Einstellungen)
Symbolbeschreibung - Erweiterte Einstellungen Im Untermenü „Erweiterte Einstellungen“ können Sie weitere Sondereinstellungen vornehmen, die Sie normalerweise nur einmalig oder selten benötigen. Gehen Sie dazu zum Symbol im Hauptmenü und drücken Sie kurz auf den Schalter. Sprachauswahl Tageszeit Hier können Sie die Sprache der Bedienober- Hier können Sie die aktuelle Tageszeit einstel- fläche festlegen. -
Seite 53: Bedienung Und Einstellungen (Erweiterte Einstellungen)
Sie keine Taste betätigen. Im Standby Modus wird die Helligkeit auf Minimum gesenkt und auf dem Display die aktuelle Tageszeit (Uhr) bzw. EOS-Logo u.a. vergrößert angezeigt. Drehen Sie einfach den Schalter oder drücken Sie kurz auf die Ein/Aus bzw. Licht Taste, um das Gerät aus dem Displayschoner Modus zu wecken. -
Seite 54: Display-Helligkeit
Aus Sicherheitsgründen kann man bei aktiver Sperre den laufenden Heizvorgang unterbrechen (Saunaofen ausschalten) und das Kabinenlicht einschalten. Bei allen anderen Bedienversuchen erscheint die Aufforderung zur PIN-Code Eingabe. Um das Gerät freizugeben, drehen Sie kurz den Schalter, um die PIN-Code Aufforderung aufzuru- fen. - Seite 55 Ferienhaus Modus Mit dieser Funktion können Sie den Zugriff nur auf die wenigen wichtigsten Einstellungen mit ei- nem individuellen PIN-Code einschränken. Alle andere Einstellungen werden gesperrt und deren Symbole werden ausgeblendet. Folgende Einstellungen sind im gesperrten Zustand möglich: • Sauna Ein / Aus •...
-
Seite 56: Service-Bereich (Einstellungen Und Setup)
Bei EmoTec H werden einige Symbole nicht sofort sichtbar, drehen Sie den Schalter, um zu diesen Symbolen zu gelangen (das Fenster scrollt nach unten). Service/Wartung Service/Wartung zurück 20:51 20:51 20:51 Menüdarstellung EmoTec D Menüdarstellung EmoTec H Menüdarstellung EmoTec D/H (sofort sichtbare Anzeige) (der untere Teil des Fensters) -
Seite 57: Symbolübersicht
Symbolübersicht im Setup-Bereich Service-/ Wartungsintervalle Temperaturanpassung Einstellung der Intervalle für Serive/Wartung. Einstellung der Messverschiebung der Tempera- tur +/- °C. Lüfter HOT-Zeit (Aufheizzeit) Einstellung in Minuten (5-20 min.) Einstellung der Lüfterstufe Nur für den Finnischen Betrieb. Nachfüllzeit HOT-Auto Intervallzeit Einstellung der Abschaltzeit Einstellbereich: 30 bis 480 Minuten (nur bei EmoTec H) Nur für den Finnischen Betrieb. -
Seite 58: Einstellungen
Einstellungen Service- / Wartungsintervalle Hier können Sie die Intervalle für Service und Wartung festlegen. Nach Ablauf der festgelegten Zeit erscheint auf dem Display bei jedem Start für eine kurze Zeit eine Erinnerung mit Angabe der hinterlegten Kontaktdaten. Über „Erweiterte Einstellungen“ kann der Endkunde jederzeit die ver- bleibende Restlaufzeit abfragen. - Seite 59 Achtung! Eine Verkleinerung des Wertes führt zu deutlich mehr Schaltvorgängen der Relais und reduziert so die Lebensdauer der Steuerung! Ab Werk sind 5K eingestellt. Nutzung Hier können Sie alle Schritte wie bei dem Basis-Setup wiederholen (siehe Seite 23-24) und die grundlegenden Einstellungen, wie z.B.
- Seite 60 HOT-Auto Intervallzeit Sie können die HOT-Funktion automatisch mit bestimmten Zeitintervallen starten. In diesem Menü kann das Intervall für diese automatische Einschaltung eingestellt werden. Die HOT-Aufheizphase beginnt jedoch effektiv etwas früher, vor der eingestellten Uhrzeit entspre- chend der eingestellten HOT-Laufzeit. Damit die Saunasteine zur gewünschten Startzeit die opti- male Temperatur erreichen.
-
Seite 61: Service-Bereich Verlassen
Hinweis: Im Setup des Saunasteuergerätes muss bestätigt werden, dass die Sauna den aktuellen Sicherheitsnormen entspricht. Andernfalls wird die Fernsteuerung gesperrt. Ab Firmware Version R3.57 kann die Einrichtung dieser Funktion auch gleich im Setup des Steu- ergerätes vorgenommen werden (das KNX- bzw. Modbus Modul muss an das Steuergerät ange- schlossen und betriebsbereit sein). -
Seite 62: Code Schaltbedienung
Weitere Funktionen des PFC Diese Funktionen werden durch Eingabe von Codes aktiviert, indem Sie im Hauptmenü zum Sym- gehen und ca. 6-7 Sekunden auf den Druckdrehknopf drücken und anschließend einen der Codes aus der Tabelle „PFC-Codes“ eingeben. Ein „UND“ in den Schaltbedingungen bedeutet, dass diese Bedingungen gleichzeitig erfüllt sein müssen. - Seite 63 7008 PFC geschlossen, wenn Sauna eingeschaltet ist UND sobald ECO aktiv ist, sonst offen. Anwendung: Ein externes Gerät soll einschalten, wenn ECO Modus aktiv ist. 7009 PFC schließt, wenn Sauna eingeschaltet wird und öffnet nachdem die Sauna ausgeschal- tet oder in den Nachlauf geschaltet wurde. Manuelle Bedienung ist jederzeit möglich. Anwendung: Schaltung für Farblicht, Sound, Sternenhimmel, etc.
-
Seite 64: Fehlermeldungen (Troubleshooting)
Klartext angezeigt, so dass die Feh- leridentifizierung und Suche wesentlich er- leichtert wird. Darüber hinaus zeigt das Gerät abwechselnd auch die hinterlegten Kontaktda- EOS Saunatechnik GmbH ten an, so dass die Kunden sofort den Kontakt 35759 Driedorf Tel: +49277582-0 aufnehmen können, um die Störung beheben... - Seite 65 • Das Steuergerät neu starten, technischen Kundendienst verständigen Bei sonstigen Fehlern kontaktieren Sie ihren Fachhändler oder den EOS Kundendienst. Bitte hal- ten Sie hierzu, die Seriennummer, die Fehlerangaben und andere relevante Informationen bereit. Die Gerätebezeichnung, Artikel-Nr. und Serien-Nr. finden Sie auf dem Typenschild. Das Typen-...
-
Seite 66: Recycling
Nicht mehr gebrauchte Geräte / Leuchtmittel sind gem. Richtlinie 2012/19/EU bzw. ElektroG zum Recyceln bei einer Wertstoffsammelstelle abzugeben. Nicht mit dem Hausmüll entsor- gen. Service Adresse EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de... -
Seite 67: Allgemeine Servicebedingungen (Asb)
V. Gewährleistung gelten die Allgemeinen Geschäftsbedingungen des Tech- nikherstellers in ihrer jeweils gültigen Fassung, die unter Die Gewährleistung wird nach den derzeit gültigen www.eos-sauna.com/agb abgerufen werden können. gesetzlichen Bestimmungen übernommen. Sämtliche Stand: 08/2018 Verpackungen unserer Produkte sind für den Stückgut-...
