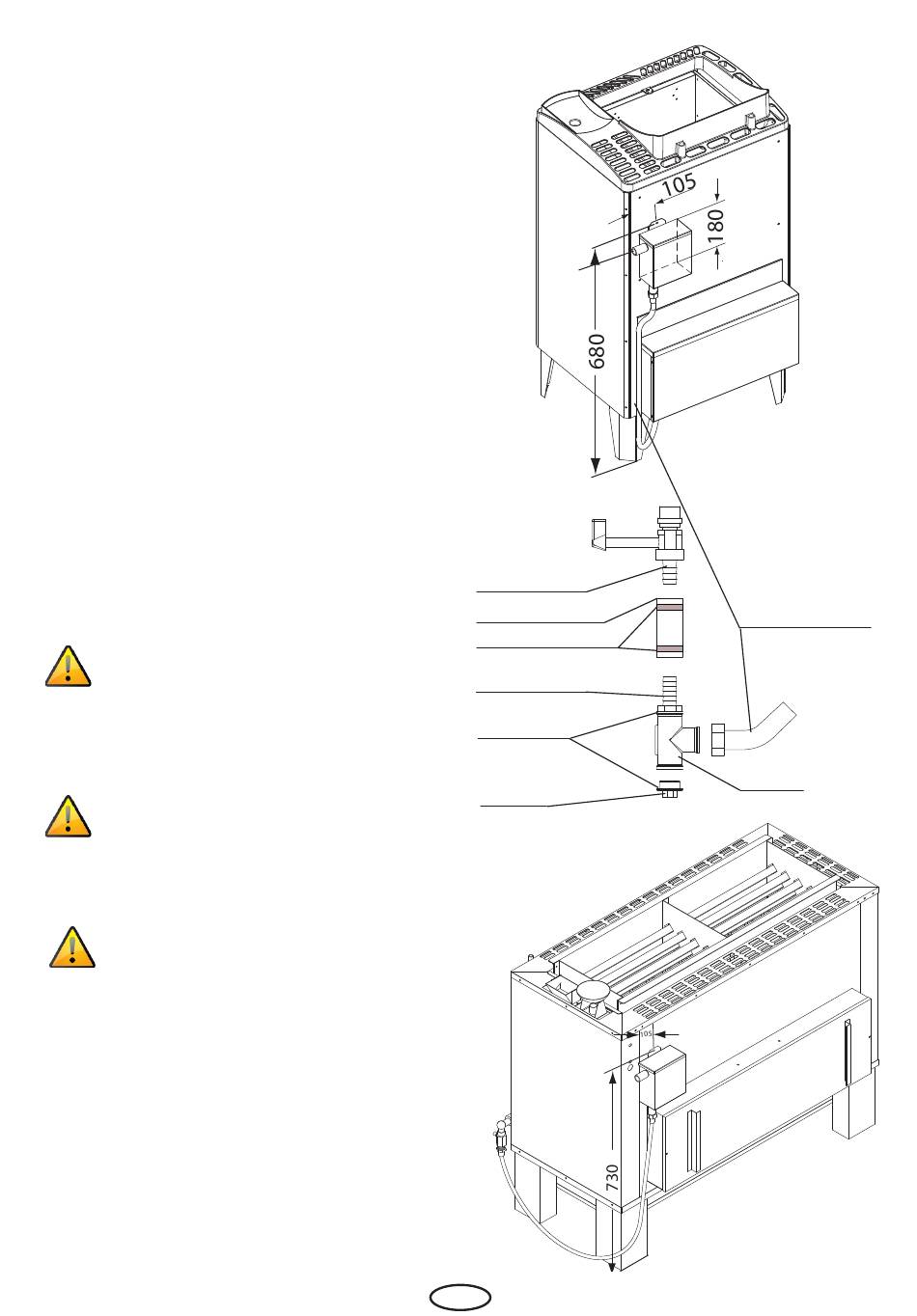

Montage des Wasserbehälters am
Bi-O-Max und Bi-O Star
• Sollten die Montagelöcher auf der Rückseite
des Saunaofens nicht vorhanden sein, boh-
ren Sie gemäß Maßangabe 2 Befestigungslö-
cher Ø 3,4 mm in die Rückwand.
• Mit den mitgelieferten 2 Stück Blechschrau-
ben 4,2x9,5 schrauben Sie den Wasserbehäl-
ter an die Rückwand.
• Montieren Sie nun das Schwimmventil in
den Behälter. Achten Sie darauf, dass der
Schwimmkörper eine senkrechte Bewegung
ausführt und nicht an der Behälterwand an-
schlägt.
• Am Abgang des Schwimmerventils ist ein
3/4''- Gewinde. Von hier können Sie nun in-
dividuell Ihre Zuleitung zum Festwassernetz
anschließen.
Beachten Sie:
Zwischen Festnetz und Festwasser-
anschluss muss ein Absperrhahn montiert
sein. Bei längerer Nichtbenutzung des Fest-
wasseranschlusses sollte der Absperrhahn
geschlossen werden.
Es muss sicher gestellt sein, das der
Schwimmer im FWA bei Ofen-Betrieb immer
vom Wasser gekühlt wird!
Achtung: Betriebsdruck 0,3 - max. 10
bar.
Technische Daten
Werkstoff: Chrom-Nickel-Stahl
Höhe: 180 mm
Breite: 150 mm
Tiefe: 75 mm
Füllmenge: ca. 1,2 Liter
Anschlussdruck: 0,3 - max. 10 bar
Über 10 bar muss ein Druckminderer verwen-
det werden.
4
3/4"
Ablasshahn
(am Heizgerät
montiert)
Schlauchtülle
Silikonschlauch
Schlauchklemmen
Schlauchtülle
Dichtungen
Stopfen
D
Abb. 7
Panzerschlauch
T-Stück
Abb. 8
