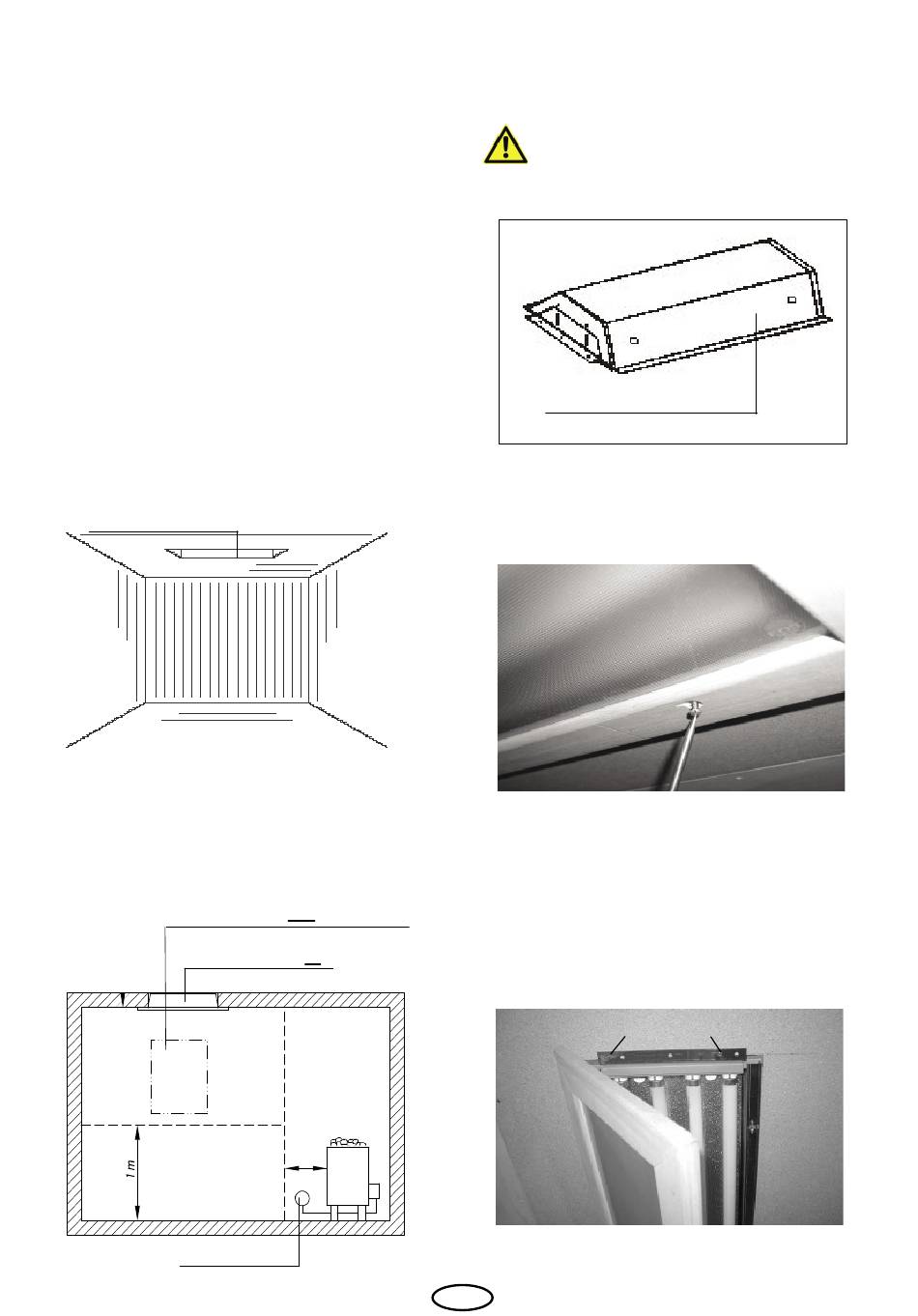

Montage

Montage im Kabinenelement

Hierzu ist es erforderlich, Ihre Kabinede-
cke für das kleine Farblichtgerät (FL 2000
K) mit einer Rechtecköffnung 670 x 280
mm zu versehen (Abb.1). Für das größere
Farblichtgerät (FL 2001 K) benötigen Sie
eine Öffnung von 1280 x 280 mm.
Die Montage im Kabinenelement darf nicht
im Bereich 1 der Kabine (Abb. 2) erfolgen!
Rechtecköffnung
670 x 280 mm (FL 2000 K)
1280 x 280 mm (FL 2001 K)
Farblichtgerät auf der Wand
Farblichtgerät in der Decke
Bereich 3
Bereich 2
Anschlussdose
Abb. 1
Bereich 1
0,5 m
Abb. 2
D
Montage in der Kabinenwand /
Kabinendecke
ACHTUNG: Bei Montage des Gerätes
im Kabinenelement bitte die seitlichen
Holzverkleidungen entfernen.
seitliche Holzverkleidung
Lösen Sie die Springschrauben (Abb. 4) und
klappen Sie den Holzrahmen auf .
Fügen Sie das Gerät von unten in die Recht-
ecköffnung ein und befestigen Sie es an den
seitlichen Befestigungswinkeln mit jeweils
zwei Holzschrauben 4 x 25 (Abb. 5 bis 8).
Montageschrauben
Abb. 3
Abb. 4
Abb. 5
3
