Mit diesem Festwasseranschluss haben Sie die
Möglichkeit einer permanenten Wasserzufüh-
rung.
Wichtige Hinweise:
Die Vorschriften der EN 1717 bzw.
der DIN 1988 Teil 4 sind zu beachten. Es sind
geeignete Maßnahmen zu treffen die verhin-
dern das Wasser in das Trinkwasserleitungssy-
stem zurück fließen kann. Hierzu eignen sich
z.B. Rohrtrenner oder Systemtrenner. Fragen
Sie hierzu ggf. bei ihrem Trinkwasserversorger
oder im Sanitärfachhandel nach.
Festwasseranschluss zur nachträglichen Mon-
tage an Saunaheizgeräten mit Verdampfer zur
automatischen Befüllung des Verdampfers aus
dem Wasserleitungsnetz.
Schlauch-Anschluss: 3/4"-Gewinde
Der Schwimmer (1) öffnet oder schließt das
Ventil (2), so dass immer ein voller Behälter
gewährleistet ist.
Durch Drehung des Schwimmkörpers kann die
Wasserhöhe reguliert werden.
Verbindung Festwasseranschluss - Verdampfer
mittels Stahlflex-Schlauch.
Montage
•
Verwenden Sie zum Eindichten al-
ler Schraubverbindungen handelsüb-
liches Teflon-Dichtband.
• Schrauben Sie in das 1/2 ‚' Messing-T-Stück
auf eine Seite den 1/2 ‚' Stopfen mit der beige-
fügten Dichtung ein.
• Schrauben Sie gegenüber die 1/2 ‚' Schlauch-
tülle ein.
• An den seitlichen Abgang des T-Stückes
schrauben Sie den beigefügten Panzer-
schlauch ein.
• Stecken Sie das beigefügte Stück Silikon-
schlauch auf die Schlauchtülle des Wasserab-
lassers Ihres Verdampfers und sichern es mit
der beigefügten Schlauchklemme.
• Stecken Sie das zuvor vormontierte Adapter-
stück mit der Schlauchtülle von unten in das
offene Ende des Silikonschlauches. Sichern
Sie es mit der zuvor übergestülpten Schlauch-
klemme.
2
Festwasseranschluss 3/4"
Dichtung 3/4"
(2)
(1)

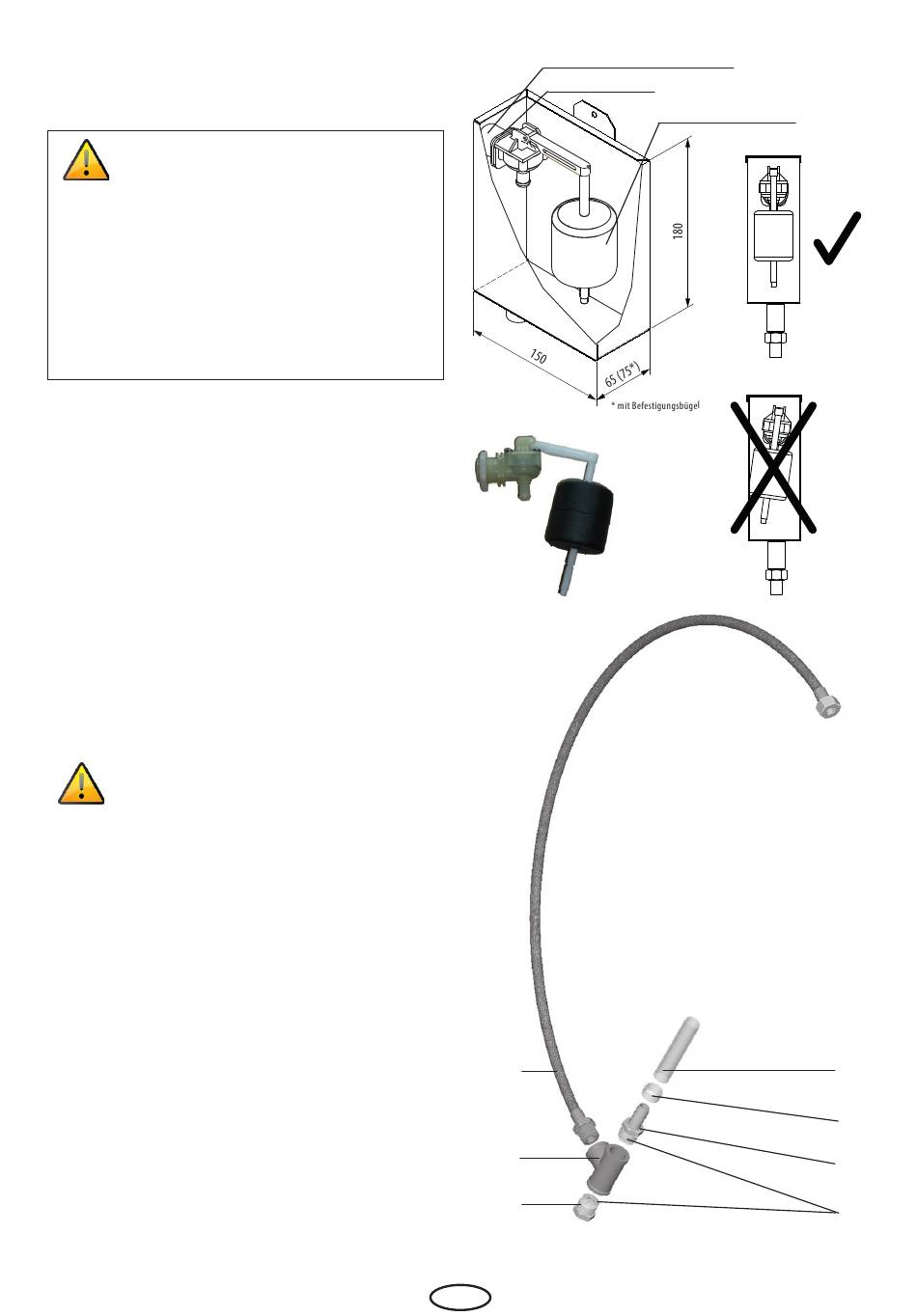

Abb. 1b
1 = T-Stück
2 = Stopfen
3 = Dichtung
4 = Schlauchtülle
5 = Schlauchklemme
6 = Silikonschlauch
7 = Panzerschlauch
(7)
(1)
(2)
D
Schwimmkörper
Abb. 1c
Abb. 1a
Abb. 1d
(6)
(5)
(4)
(3)
Abb. 2
