EOS FL 2000 K Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für FL 2000 K:
- Montage- und gebrauchsanweisung (10 Seiten) ,
- Gebrauchsanweisung (8 Seiten)
Verwandte Anleitungen für EOS FL 2000 K
Inhaltszusammenfassung für EOS FL 2000 K

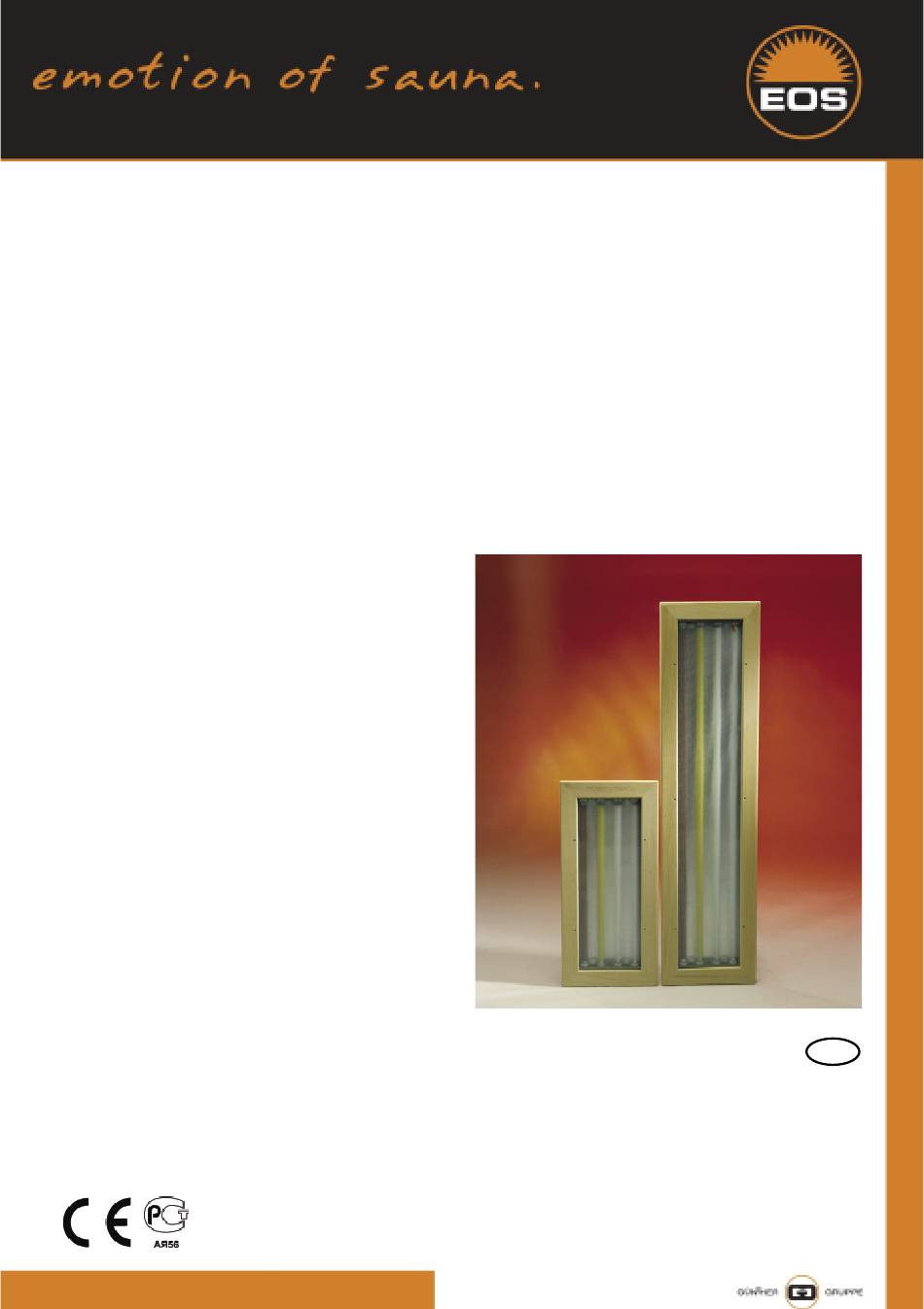

- Seite 1 Gebrauchsanweisung Manual FL 2000 K / FL 2001 K FL 2001 K FL 2000 K IP x4 Druck-Nr. 29342615de / 22.08...
-
Seite 2: Inhaltsverzeichnis
Montage in der Kabinenwand / Kabinendecke ..........3 Montage auf der Kabinenwand .................4 Inbetriebnahme .......................5 Lampen- und Starterwechsel ..................5 Leistungsdaten ....................5 Schaltplan Typ FL 2000 K / FL 2001 K ..............6 Wirkungsweise der Farben ..................7 Service Adresse: .....................8 Recycling ........................8 Gewährleistung .......................8 Rücksende-Verfahren (RMA) –... -
Seite 3: Montage
Bereich 1 der Kabine (Abb. 2) erfolgen! seitliche Holzverkleidung Abb. 3 Rechtecköffnung Lösen Sie die Springschrauben (Abb. 4) und 670 x 280 mm (FL 2000 K) 1280 x 280 mm (FL 2001 K) klappen Sie den Holzrahmen auf . Abb. 1 Abb. 4 Fügen Sie das Gerät von unten in die Recht-... -
Seite 4: Montage Auf Der Kabinenwand
Sie ihn mit den Springschrau- ben (Abb. 9). Abb. Die zwei mitgelieferten Montagewinkel in waagerechtem Abstand von 500 mm (bei Typ FL 2000 K) bzw. 1110 mm (bei Typ FL 2001 K) an der Kabinenwand montieren (Abb. 12). Springschrauben Abb. 9... -
Seite 5: Inbetriebnahme
Anschlag ein- schieben. Mit den beiden Holzleisten Gerät arretieren (Abb. 14). Holzrahmen Leistungsdaten FL 2000 K 4 Spezial-Leuchtstoffl ampen à 18 W Spannung 230 V AC N 50 Hz Leistungsaufnahme 80 W FL 2001 K 4 Spezial-Leuchtstoffl... -
Seite 6: Schaltplan Typ Fl 2000 K / Fl 2001 K
Schaltplan Typ FL 2000 K / FL 2001 K 4 Spezial-Leuchtstoffl ampen 18 W (36 W) 4 Vorschaltgeräte à 20 W (40 W) 4 Starter S 10 5-80 W blau grün gelb Verdrahtung gemäß Schaltplan an- schließen. Leitungscodierung: grün/gelb = PE... -
Seite 7: Wirkungsweise Der Farben
Wirkungsweise der Farben Die seelische Beeinfl ussung durch die Far- BLAU, die Farbe des Himmels und des Was- ben erfolgt über die Augen. Von dort wird die sers, verbindet man mit Sehnsucht, Weite Farbstrahlung aufgrund komplexer Vorgän- und Kälte. Kälte verlangsamt die mensch- ge weiter ins Gehirn geleitet und entfaltet lichen Funktionen, der Grund, warum Blau dort ihre Wirkung in Form von bestimmten... -
Seite 8: Recycling
Transportschäden) an unsere Service-Abteilung einzuschicken. Senden Sie das Gerät stets mit diesem ausge- Service Adresse: füllten Garantieschein ein. EOS-WERKE GÜNTHER GmbH Eventuell entstehende Beförderungskosten für Adolf-Weiß-Straße 43 die Ein- und Rücksendung können von uns nicht übernommen werden. 35759 Driedorf-Mademühlen, Germany Fon: +49 (0)2775 82-0 Außerhalb Deutschlands wenden Sie sich im... -
Seite 9: Rücksende-Verfahren (Rma) - Hinweise Für Alle Rücksendungen
Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen! Sehr geehrte Kundin, sehr geehrter Kunde, wir wünschen Ihnen viel Freude mit den bestellten Artikeln. Für den Fall, dass Sie ausnahmsweise einmal nicht ganz zufrieden sein sollten, bitten wir Sie um genaue Beachtung der nachstehenden Ver- fahrensabläufe.
