Montage des Steuergerätes
Das Steuergerät darf nicht in-
nerhalb der IR-Kabine montiert
werden.
• Das Steuergerät mit Leitungssatz (Art-
Nr. 94.4334) ist für den elektrischen An-
schluss steckerfertig vorinstalliert.
• Das Steuergerät hat folgende An-
schlussleitungen:
Netzzuleitung mit Schuko-Stecker
Anschlussleitung für IR-Strahler
Anschlussleitung für Kabinenbeleuch-
tung
Fühlerleitung (rot)
Temperaturbegrenzerleitung (weiß)
• Die Verbindungsleitung zu den IR-Strah-
lern ist mit einem Steckerteil versehen,
welches als Zuleitung in den Verteiler-
sockel geführt wird. Von dort besteht die
Möglichkeit von 5 Anschlüssen für IR-
Strahler.
• Das Steuergerät ohne Leitungssatz (Art-
Nr.94.4388) ist nicht vorinstalliert.
• Im Lieferumfang enthalten sind :
Fühlerleitung (rot)
Temperaturbegrenzerleitung (weiß)
• bauseitig beigestellt, verlegt und nach
Anschlussplan angeschlossen werden:
Netzzuleitung
Anschlussleitung für IR-Strahler
Anschlussleitung für Kabinenbeleuch-
tung.
Die Leitungen müssen min.
temperaturbeständig sein.
• Sollen mehr als ein IR-Strahler an-
geschlossen werden, muss eine Ab-
zweigdose gesetzt werden in der die
Strahlerleitungen verklemmt werden. Im
Steuergerät darf nur eine Abgangslei-
tung angeschlossen werden.
• Beachten Sie, dass die maximale Strah-
lerleistung 3,5 kW nicht überschritten wird.
• Die Anschlussleitung für die Kabinen
beleuchtung wird in der Kabine an die
Kabinenbeleuchtung (max. 100W) ange-
schlossen.
• Die Zugentlastung der Anschlussleitungen
ist bauseits zu erstellen!

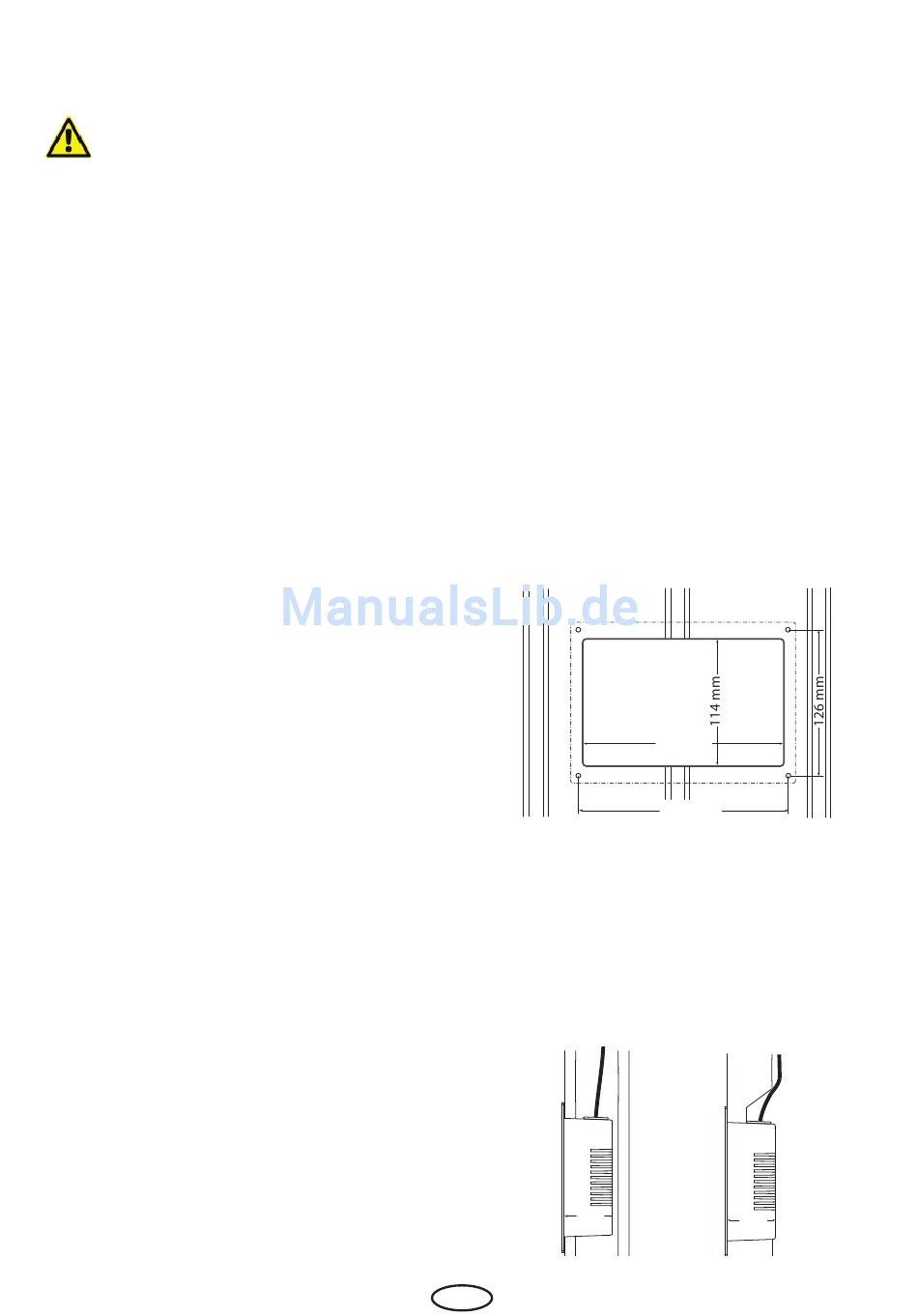

• Stellen Sie zunächst den Wandausschnitt
an der Aussenseite der Kabine, zweckmä-
ßiger Weise in Augenhöhe neben der Tür her.
Der Ausschnitt muss 178 mm breit und
114 mm hoch sein. Die Einbautiefe beträgt
45 mm.
• Führen Sie nun die Anschlussleitungen in
den Zwischenraum der Kabinenwand zur
Kabinendecke.
• Können die Leitungen nicht innerhalb der
Kabinenwand verlegt werden, müssen sie
innerhalb der Kabine verlegt werden.
90° C
D
178 mm
181 mm
45 mm
45 mm
5
