3.7
Unterflurmontage der PC-Anschlüsse
Je nach örtlichen Gegebenheiten kann der vorliegende Leitungssatz
schon vor der Installation der Behandlungseinheit im Kabelkanal einer
Unterflurmontage vom Installateur verlegt werden.
Dazu wird der Kabelkanal Nummer 9 verwendet, siehe
Installationsschablone [ → 24].
WICHTIG
Der Leitungssatz für die PC-Anbindung darf nicht im gleichen
Kabelkanal verlaufen wie eine evtl. vorhandenes Strahlerkabel für ein
PLUS
HELIODENT
Leitungssätze zur PC-Anbindung mit HDMI- und USB-Kabel für Kamera
Leitungssätze Darwin
SiroCam sind:
● 5 m: REF 64 46 111
● 10 m: REF 63 29 655
ACHTUNG
Kabelbruch
Elektrische Leitungen sind bruchempfindlich.
Durch Knicken oder Verdrehen können die Adern in den Kabeln
beschädigt werden. Sie müssen dann ausgetauscht werden.
➢ Achten Sie darauf, dass elektrische Leitungen weder geknickt noch
verdreht werden.
Leitungen zum PC durchziehen
5 m Leitungen: L530 (USB), L553 (Ethernet), L552 (HDMI) und
PC Anschlussleitungen Darwin
Schutzleiter.
10 m Leitungen: L343 (USB Repeater), L339 (Ethernet), L406 (HDMI)
und Schutzleiter. Für PCs ohne HDMI Ausgang wird die Audio Leitung
benötigt, die Bestandteil des Leitungssatzes ist.
Die Kabel nicht untereinander kreuzen, um eventuelle
Übertragungsstörungen zu vermeiden.
✔

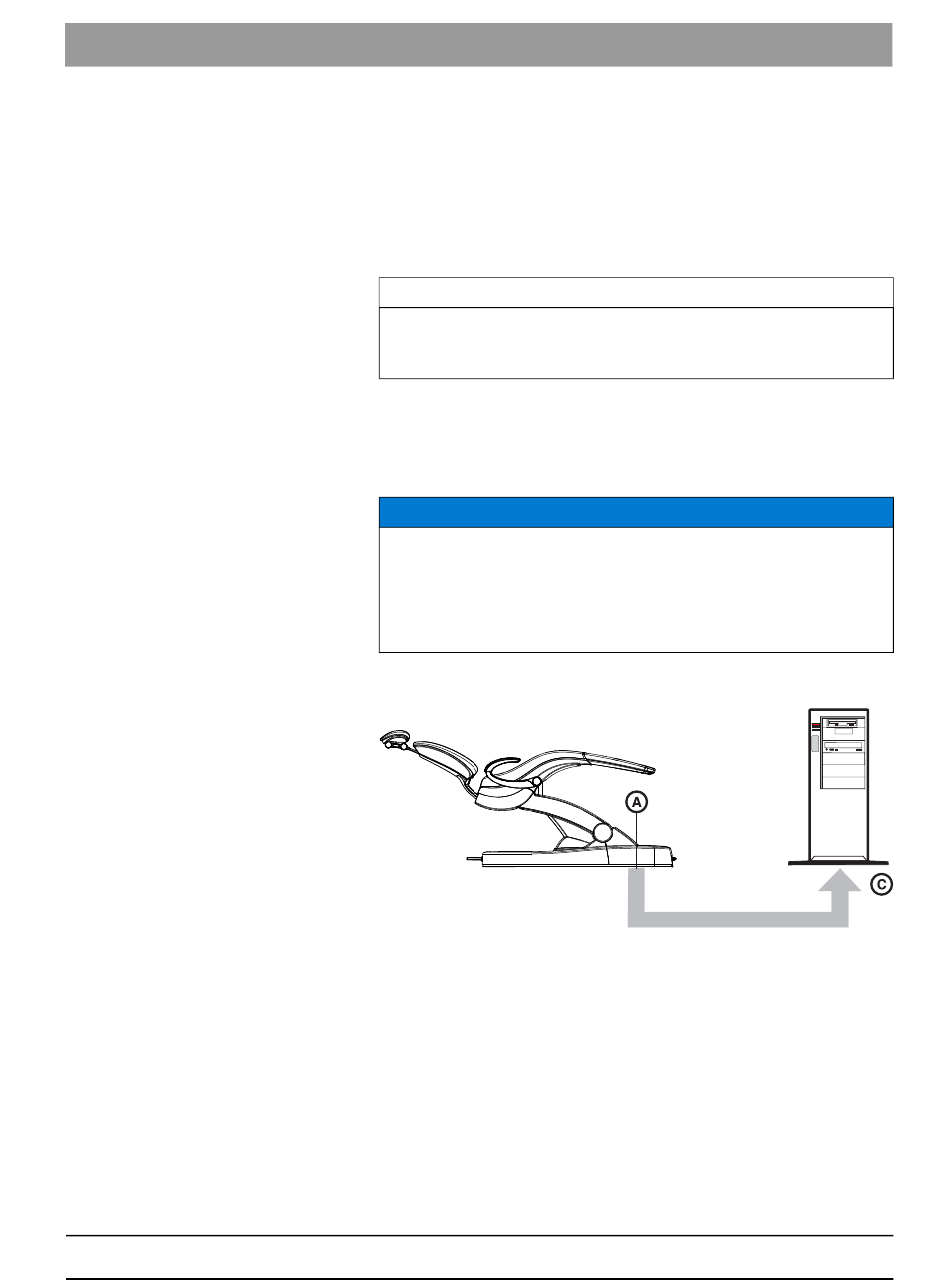

Ein Kabelkanal ist von der Behandlungseinheit zum Standort des
PC Anschlussleitungen verlegen Darwin
PCs verlegt.
✔
Auf Seite der Behandlungseinheit freie Länge A der Leitungen:
Länge A = 600 mm
3.7 Unterflurmontage der PC-Anschlüsse
Gerätemodell!
