Installationsvoraussetzungen INTEGO / INTEGO pro
64 57 084 D3543
D3543.021.01.06.01 08.2016

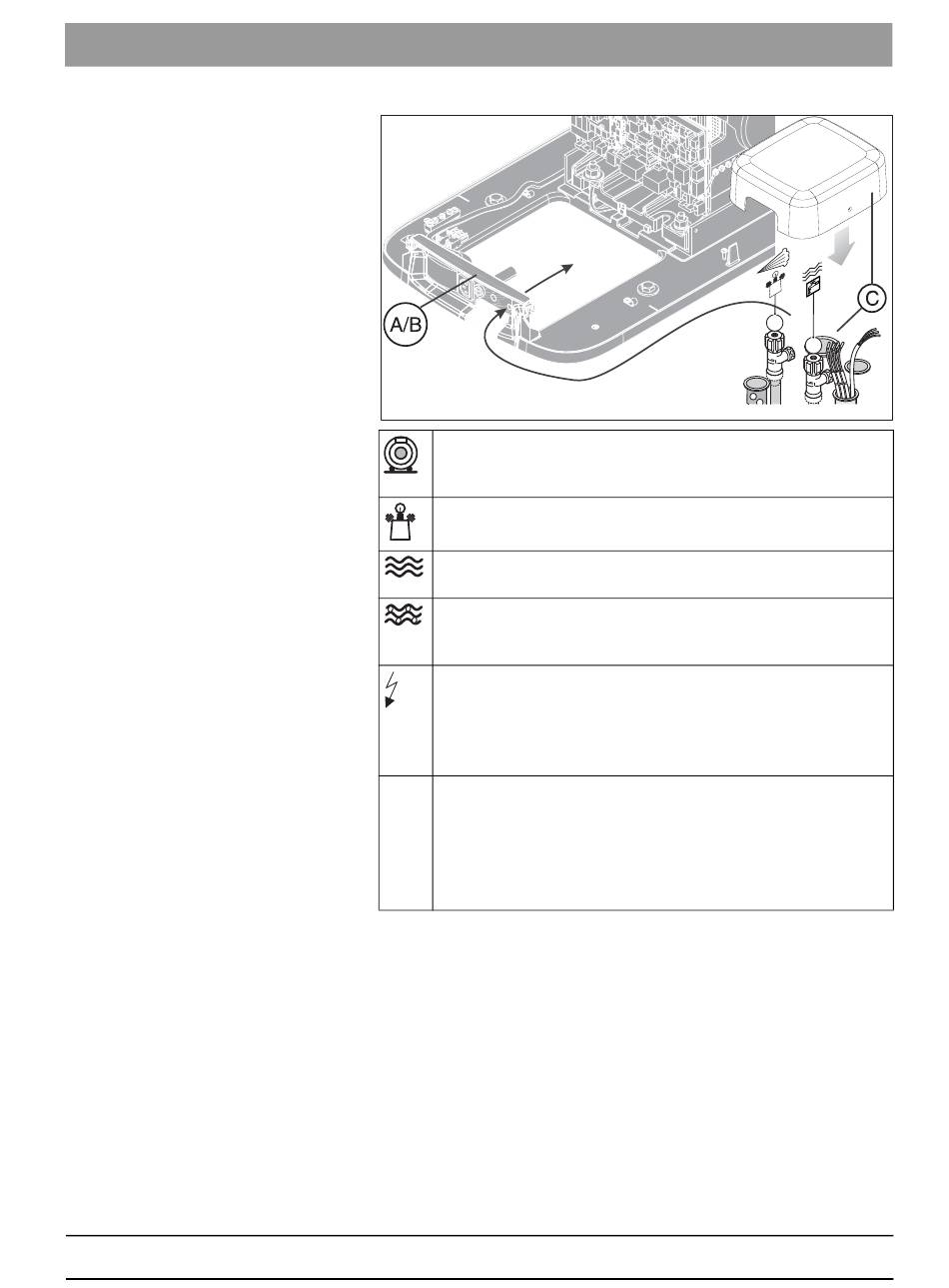

3.3 Überflurmontage der Versorgungsleitungen
Saugleitung
DN40 HT-PP ISO 8283-3
(Polypropylen, Innendurchmesser ca. 36,5 mm)
Druckluftzuführung
Rohr 10x1 mm, Eckventil Ausgang 3/8"
Wasserzufluss
Rohr 10x1 mm, Eckventil Ausgang 3/8"
Wasserabfluss
DN40 HT-PP ISO 8283-3
(Polypropylen, Innendurchmesser ca. 36,5 mm)
Netzleitung
2
3x1,5 mm (AWG16)
Sicherungsautomat: bei 230 VAC: 16 A mittelträge
bei 100-115 VAC: 20 A mittelträge
Empfehlung: Sicherungsautomat Typ B
Option: Strahlerkabel (10 m) HELIODENT
(freies Ende 300 ±50 mm)
ACHTUNG
Das Strahlerkabel HELIODENT
USB- oder HDMI-Leitungen verlegt werden. Wenn notwendig
separates Installationsrohr einplanen.
3 Bauseitige Installation
PLUS
PLUS
darf nicht zusammen mit
