3 Bauseitige Installation
3.4 Unterflurmontage der Versorgungsleitungen
26
3.4.2

Montage der Versorgungsleitungen im Anschlussfeld

✔
Eine Installationsschablone liegt vor oder wurde angefertigt.
Vorsorgungsleitungen Darwin
1. Überprüfen Sie die Position der Versorgungsleitungen mit der
Installationsschablone gemäß Praxisplan. Achten Sie auf
ausreichende Wandabstände, siehe „Maße 1:20". Die Mitte des
Fußbodendurchbruchs muss 200 mm (7 7/8") vom Fußende der
Behandlungseinheit liegen.

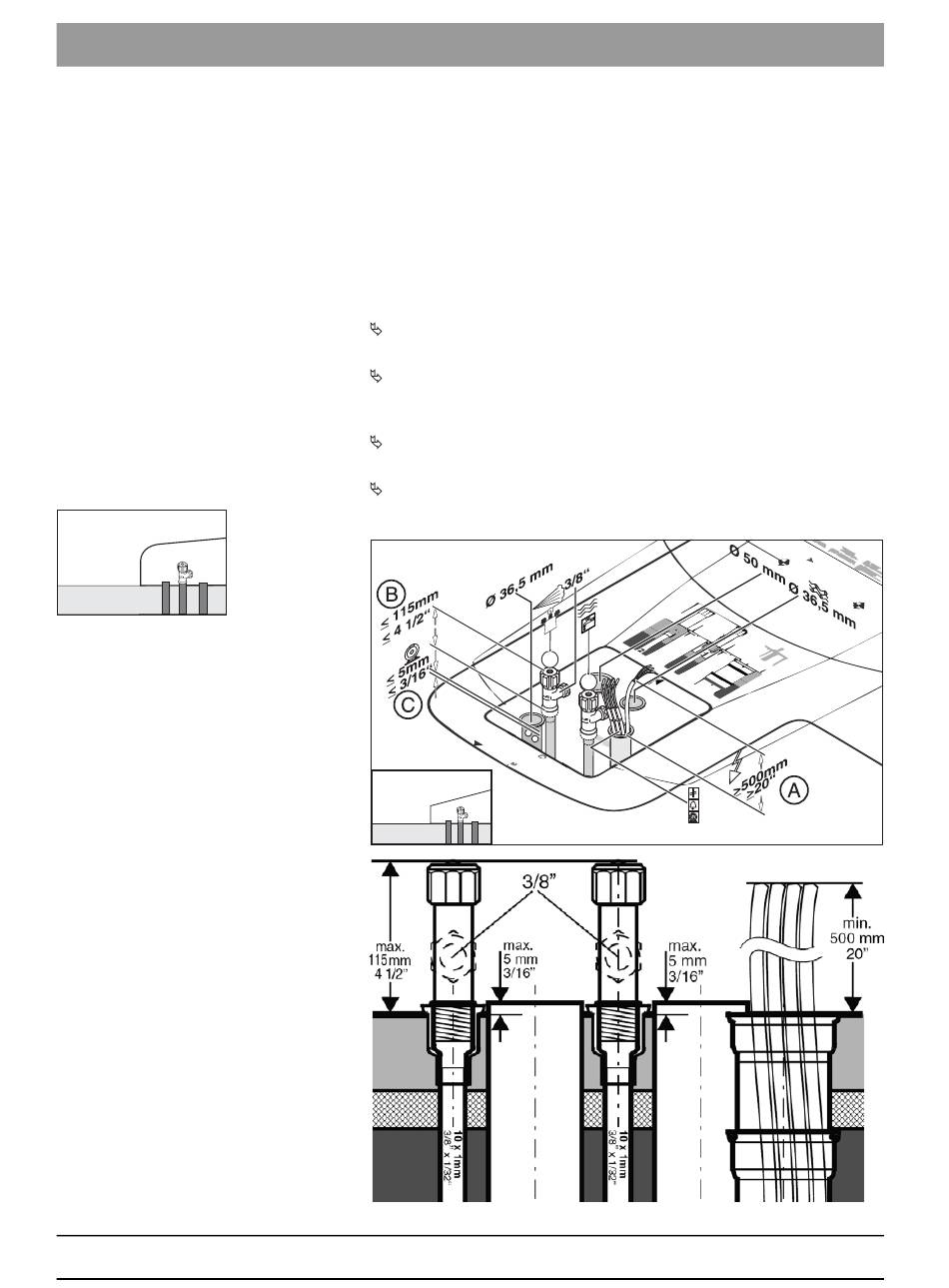

2. Verlegen Sie die Versorgungsrohrenden, Eckventile und Leitungen
nach den Abbildungen.
Die Oberkante der Eckventile für Luft und Wasser stehen nicht weiter
als 115 mm (4 1/2") (B) von der Oberkante des Fußbodens ab.
Saug- und Abflussrohr schließen bündig mit der Oberkante des
Fußbodens ab (C) (Abweichung von +5 mm (3/16") zulässig). Der
Innendurchmesser beider Rohre beträgt 36,5 mm.
Die elektrischen Leitungen stehen mindestens 500 mm (20") (A)
über.
Die Versorgungsleitungen sind verlegt.
