Überflurmontage der Versorgungsleitungen
Die Versorgungsleitungen können über dem Fußboden
Alternative Leitungsführung Über- und Unterflurmontage
(Überflurmontage) oder durch den Fußboden (Unterflurmontage) verlegt
werden.
Zur Verlegung der Versorgungsleitungen durch den Fußboden, siehe
„Unterflurmontage der Versorgungsleitungen" [ → 24].

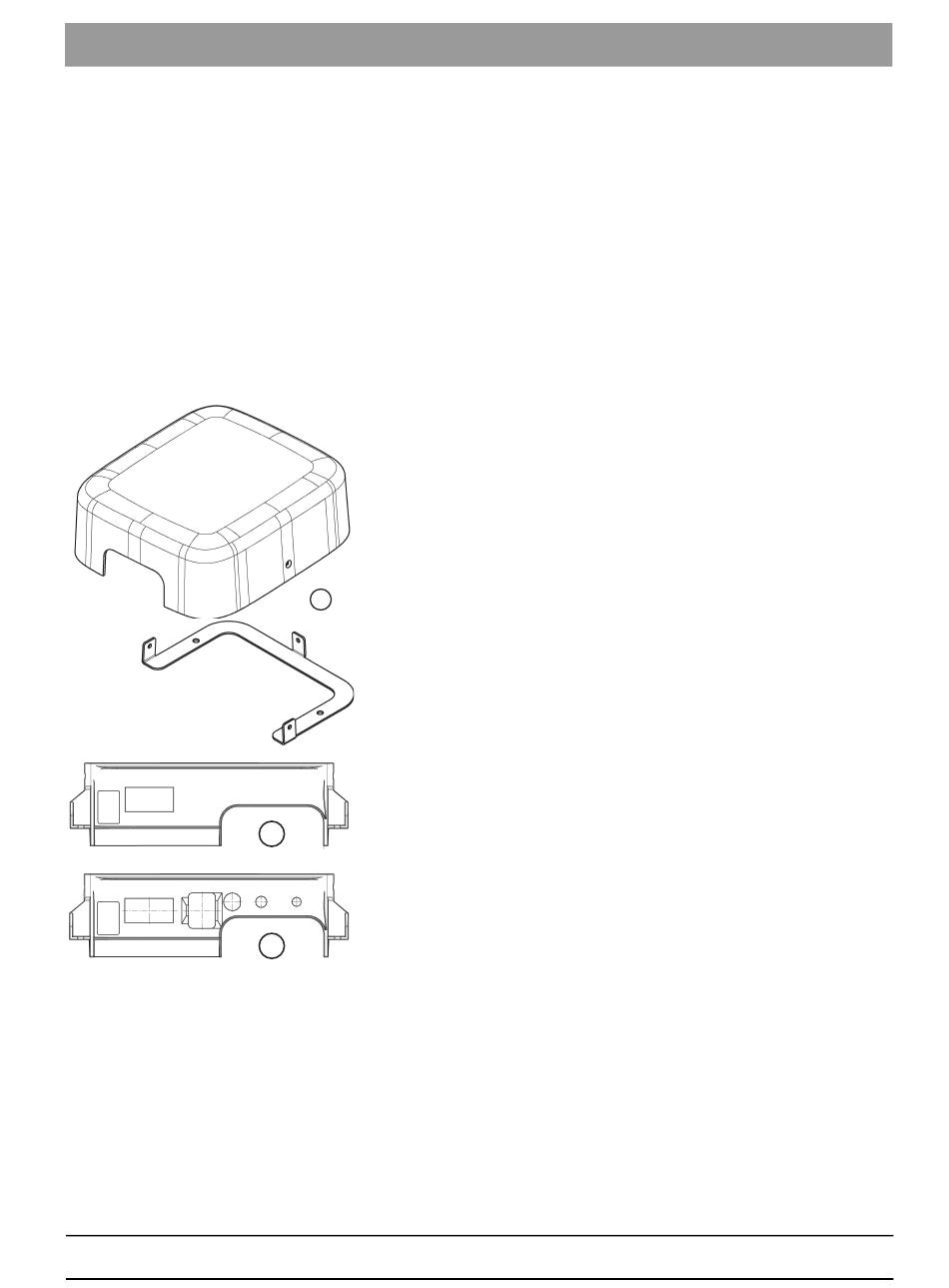

Bei Überflurmontage gibt es zwei Anschlussvarianten
● Bei Anschluss aus der Wand ist das „Überflurmontagekit"
erforderlich.
● Bei Anschluss aus dem Boden außerhalb des Anschlusskastens ist
der „Bausatz separater Anschlusskasten" (C) erforderlich.
C
Außerdem muss am Anschlusskasten der Behandlungseinheit eine
geeignete Blende für Überflurmontage sein. Die Blende gibt es ohne (A)
und mit (B) Fremdgeräteanschluss.
A
B
Bei Bestellung ab Werk
● Bei Bestellung ab Werk muss das „Überflurmontagekit" Bestell-Nr.:
64 43 746 mitbestellt werden. Die richtige Blende wird anhand der
weiteren Bestellinformationen automatisch ausgewählt.
Falls erforderlich muss der „Bausatz separater Anschlusskasten"
Bestell-Nr.: 64 43 738 extra bestellt werden.
