1 Vorbereitungen
1.5 Unterflurmontage der SIVISION Anschlüsse
Wichtige Information für den Installateur
Je nach örtlichen Gegebenheiten kann der vorliegende
Leitungssatz schon vor der Installation einer
Behandlungseinheit im Kabelkanal einer Unterflurmontage
von einem Installateur vorverlegt werden. Beachten Sie
bitte dabei folgendes:
Bei der Leitungsverlegung müssen Sie mit äußerster
Vorsicht vorgehen. Insbesondere die Leitungen L15 und
L38 sind sehr empfindlich und dürfen auf keinen Fall
geknickt oder verdreht werden. Die Leitungen dürfen sich
untereinander nicht kreuzen.
Die RS232 (L37) und die XGA-Leitung (L38) sind auf der
PC-Seite noch nicht konfektioniert. Ein Durchziehen der
Leitungen bei Unterflurmontage wäre mit montiertem
Sub-D-Stecker nicht möglich. Diese Leitungen sollten
immer nur gezogen werden.
Auf Seite der Behandlungseinheit freie Länge A der
Leitungen:
Länge A = 600mm
Sollte die S-Videoleitung L15 mit Buchse und Stecker
ausgestattet sein, ist bei der Installation darauf zu achten,
dass die Buchse zum Anschlusskasten der
Behandlungseinheit zeigt.
12
SIVISION
A
2.
L15, L37, L38, Audio
Schutzleiter
Installationsvoraussetzungen C8
1.

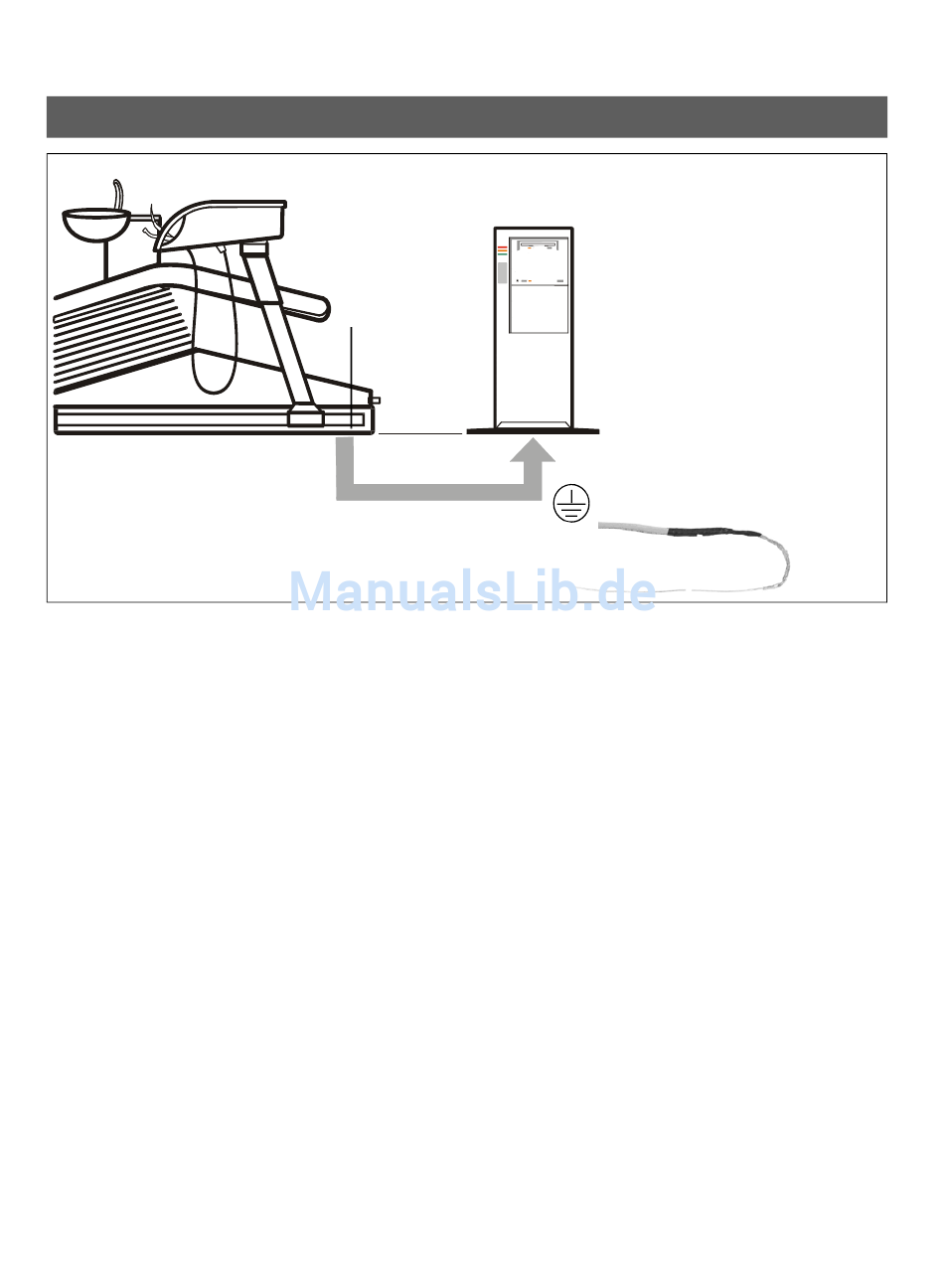

1. Biegen Sie den Draht der Leitungen L37 und L38 am
vorderen Ende der Leitungen zu einem Haken.
2. Ziehen Sie die Leitungen L15, L37, L38, die Leitung
Audio und den Schutzleiter von der Behandlungsein-
heit durch den Kabelkanal zum Standort des SIVISI-
ON-PC.
Bewahren Sie die Zubehörteile für die spätere Endmontage
auf!
