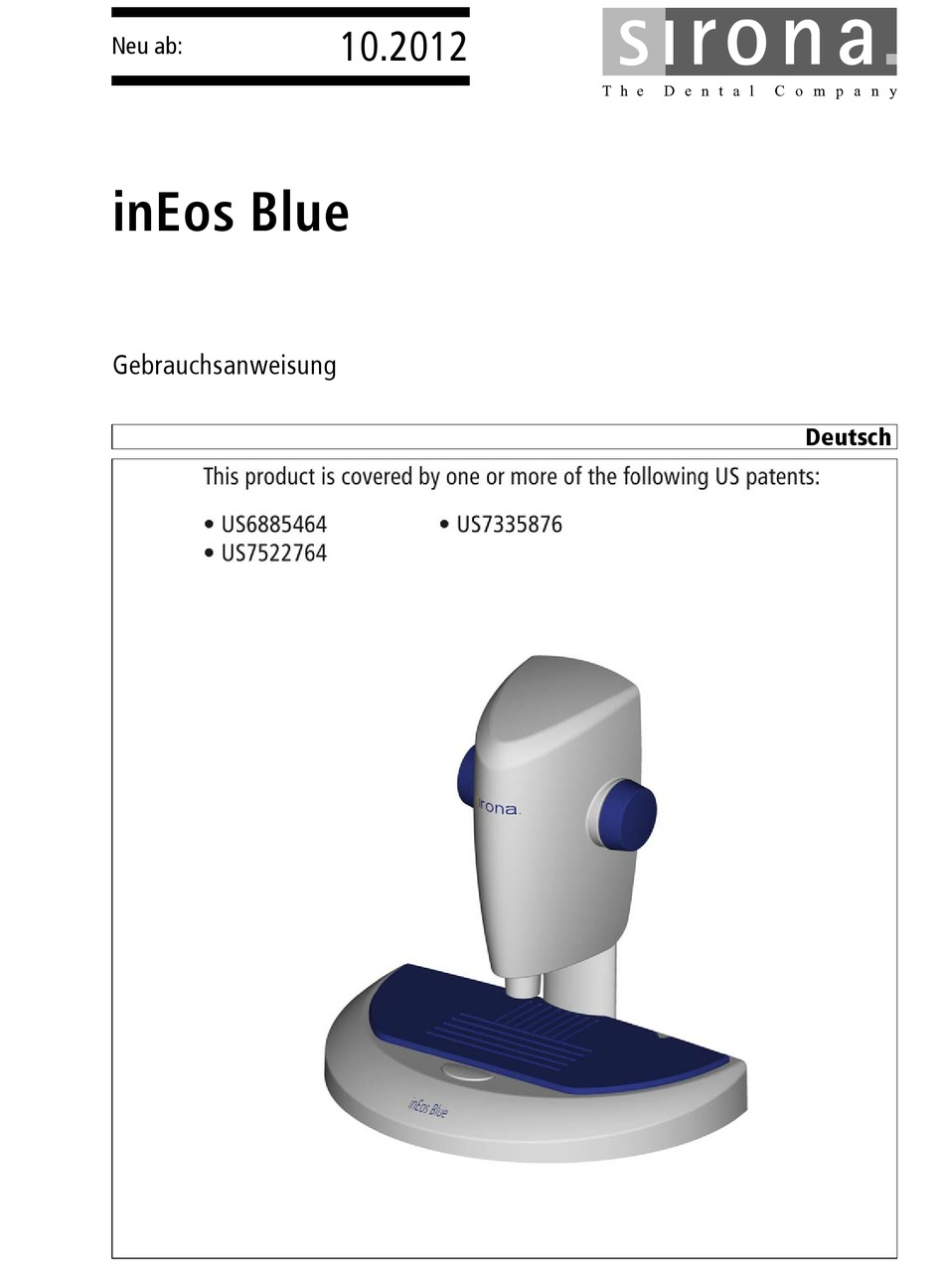

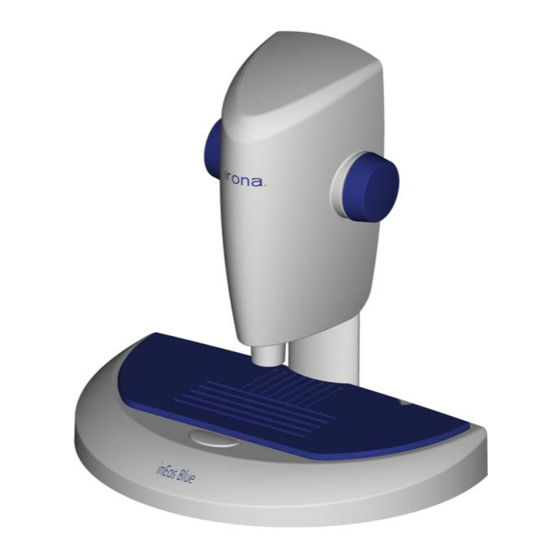

- Seite 1 NMKOMNO kÉì=~ÄW== áåbçë=_äìÉ dÉÄê~ìÅÜë~åïÉáëìåÖ aÉìíëÅÜ inEos Blue - Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
3.1.7 Bei Beschädigungen ................Bestimmungsgemäßer Gebrauch ..............Zertifizierung ....................Technische Beschreibung ..................Aufbau und Funktion ..................System-Komponenten................... 4.2.1 Komponenten des inEos Blue............4.2.2 Zubehörteile (im Lieferumfang enthalten) .......... 4.2.3 Kalibrierteile (im Lieferumfang enthalten) .......... 4.2.3.1 3D-Aufnahmesystem................ 4.2.3.2 X-Y-Z-Achsenausrichtung ..............Technische Daten .................. - Seite 3 Erstinstallation der Software..................Software installieren ..................Gerät an den PC anschließen ..............Gerät einschalten und Software starten ............inEos Blue zur Gerätekonfiguration hinzufügen ........... Gerät anschließen ....................inEos Blue an den PC anschließen.............. inEos Blue an die Spannungsversorgung anschließen........ Rotationsmaus anschließen .................
- Seite 4 Sirona Dental Systems GmbH Gebrauchsanweisung inEos Blue 11.7 Beispiele......................11.7.1 Aufnahme einer 3-gliedrigen Brücke..........11.7.1.1Präparation aufnehmen..............11.7.1.2Rotationsaufnahmen ................ 11.7.1.3Gegenkiefer aufnehmen..............11.7.1.4Bukkale Registrierung ..............11.7.1.5Aufnahmen beenden................ 11.7.2 Aufnahme eines Kronenkäppchens ........... Reinigung und Pflege ....................12.1 3D-Kamerasystem pflegen................12.2 Oberfläche reinigen ..................
-
Seite 5: Sehr Geehrte Kundin, Sehr Geehrter Kunde
Sehr geehrte Kundin, sehr geehrter Kunde Sehr geehrte Kundin, sehr geehrter Kunde ® Wir bedanken uns für den Kauf Ihres inEos Blue aus dem Hause Sirona. Unsachgemäßer Umgang und nicht bestimmungsgemäßer Gebrauch können Gefahren und Schäden hervorrufen. Deshalb bitten wir Sie, diese Gebrauchsanweisung durchzulesen und genau zu befolgen. -
Seite 6: Allgemeine Angaben
2 Allgemeine Angaben Sirona Dental Systems GmbH 2.1 Aufbau der Unterlage Gebrauchsanweisung inEos Blue Allgemeine Angaben Allgemeine Angaben Lesen Sie dieses Dokument vollständig durch und befolgen Sie es genau. Bewahren Sie es immer griffbereit auf. Ursprungssprache dieses Dokuments: Deutsch. Aufbau der Unterlage Aufbau der Unterlage 2.1.1... -
Seite 7: Verwendete Formatierungen Und Zeichen
Sirona Dental Systems GmbH 2 Allgemeine Angaben Gebrauchsanweisung inEos Blue 2.2 Zeichen erklären 2.1.2 Verwendete Formatierungen und Zeichen Verwendete Formatierungen und Zeichen Die in diesem Dokument verwendeten Formatierungen und Zeichen haben folgende Bedeutung: ✔ Fordert Sie auf, eine Tätigkeit Voraussetzung auszuführen. -
Seite 8: Sicherheit
Anschluss an Aufnahmeeinheit CEREC 3 Warnung inEos an Aufnahmeeinheit CEREC 3 WARNUNG Keine Aufnahmen im Patientenmund Während ein inEos Blue an einer Aufnahmeeinheit CEREC 3 angeschlossen ist, dürfen mit der angeschlossenen CEREC 3D- Kamera keine Aufnahmen im Patientenmund erstellt werden. 62 99 197 D3446... -
Seite 9: Anschluss An Aufnahmeeinheit Cerec Ac
Patientenumgebung WARNUNG Keine Aufnahmen im Patientenmund innerhalb der Patientenumgebung Während ein inEos Blue an einer Aufnahmeeinheit CEREC AC angeschlossen ist, dürfen mit der angeschlossenen CEREC Bluecam nur Aufnahmen im Patientenmund erstellt werden, wenn inEos Blue außerhalb der Patientenumgebung steht. -
Seite 10: Anschluss Fremdgeräte
Eigenschaften des Gerätes betrachten, wenn folgende Punkte beachtet werden: ● Die Instandhaltung und Instandsetzung darf nur von Sirona oder von Sirona ermächtigten Stellen ausgeführt werden. ● Ausgefallene Bauteile, die die Sicherheit des Gerätes beeinflussen, müssen durch Original-Ersatzteile ersetzt werden. -
Seite 11: Zertifizierung
Sirona Dental Systems GmbH 3 Sicherheit Gebrauchsanweisung inEos Blue 3.3 Zertifizierung Zur bestimmungsgemäßen Verwendung gehört auch, diese Gebrauchsanweisung zu befolgen und die Wartungsanweisungen einzuhalten. VORSICHT Befolgen Sie die Anleitung Bei Nichteinhaltung der in diesem Dokument beschriebenen Anleitung zur Gerätebedienung, wird der vorgesehene Schutz des Anwenders beeinträchtigt. -
Seite 12: Gost-Zeichen
3 Sicherheit Sirona Dental Systems GmbH 3.3 Zertifizierung Gebrauchsanweisung inEos Blue Gost-Zeichen inLab+inEos Gost-Zeichen CSA-Zeichen CSA-Zeichen VDE-Zeichen VDE-Zeichen 62 99 197 D3446 D3446.201.02.05.01 10.2012... -
Seite 13: Technische Beschreibung
Das Gerät wird über eine USB-Schnittstelle an einen PC angeschlossen. Der PC muss die Mindestanforderungen erfüllen (siehe Kapitel „Systemvoraussetzungen“ [ → 17]). Der PC übernimmt sowohl die Steuerung von inEos Blue als auch die Darstellung der Aufnahmen über die Anwendersoftware. Externes Netzteil... -
Seite 14: System-Komponenten
"inEos Blue" besteht aus einer Gerätebasis und einer Vertikaleinheit. Außerdem gehört zum Lieferumfang des Gerätes diverses Zubehör sowie die zur Kalibrierung benötigten Kalibriersets. 4.2.1 Komponenten des inEos Blue Komponenten des inEos Blue Vertikaleinheit und Vorderseite der Gerätebasis Vertikaleinheit Gerätebasis Drehknöpfe für Betriebs-LED (blau) Höhenverstellung... -
Seite 15: Rückseite Der Gerätebasis
Sirona Dental Systems GmbH 4 Technische Beschreibung Gebrauchsanweisung inEos Blue 4.2 System-Komponenten Rückseite der Gerätebasis Hauptschalter Versorgungsspannungseingang USB-Schnittstelle Rotationsmaus 4.2.2 Zubehörteile (im Lieferumfang enthalten) Zubehörteile (im Lieferumfang enthalten) Modellhalter (mit Kugelgelenk) Gleitschuh Klemmen Modelltopf 31 (3x) Modelltopf 52 (2x) Platte 62 99 197 D3446 D3446.201.02.05.01 10.2012... -
Seite 16: Fußschalter
4 Technische Beschreibung Sirona Dental Systems GmbH 4.2 System-Komponenten Gebrauchsanweisung inEos Blue Fußschalter 4.2.3 Kalibrierteile (im Lieferumfang enthalten) Kalibrierteile (im Lieferumfang enthalten) 3D-Aufnahmesystem 4.2.3.1 3D-Aufnahmesystem Kalibrierteil für die Kalibrierung des 3D-Aufnahme-Systems. Kalibrierteil K X-Y-Z-Achsenausrichtung 4.2.3.2 X-Y-Z-Achsenausrichtung Kalibrierteile für die Kalibrierung der X-Y-Z-Achsenausrichtung Kalibrierplatte Distanzstück... -
Seite 17: Technische Daten
Sirona Dental Systems GmbH 4 Technische Beschreibung Gebrauchsanweisung inEos Blue 4.3 Technische Daten Technische Daten Technische Daten Modellbezeichnung inEos Blue Netzanschluss über Netzteil: INPUT: 100 - 240 V~ / 47– 63 Hz / 1,0 A max. zulässige Netzspannungsschwankungen: ± 10% der Nennspannung Überspannungskategorie II... -
Seite 18: Transport Zum Aufstellort
Blue geschützt aufstellen Die 3D-Aufnahme kann durch starken Lichteinfall beeinträchtigt werden. Stellen Sie das inEos Blue so auf, dass es sich nicht im direkten Strahlungsbereich einer extremen Lichtquelle befindet, bzw. nicht dem direkten Einfall von Sonnenstrahlen ausgesetzt ist. 62 99 197 D3446... -
Seite 19: Erstinstallation Der Software
"Fertigstellen" Die Software ist installiert. Gerät an den PC anschließen Gerät an den PC anschließen ➢ Schließen Sie den inEos Blue an den PC an (siehe auch Kapitel “Gerät anschließen“ [ → 21]). 62 99 197 D3446 D3446.201.02.05.01 10.2012... -
Seite 20: Gerät Einschalten Und Software Starten
Wenn kein inEos Blue angezeigt wird, überprüfen Sie die Konfiguration der Schnittstelle. 5. Geben Sie für das neue Gerät einen Namen ein. WICHTIG System kalibrieren Nach der Installation des inEos Blue muss das System kalibriert werden (siehe Kapitel “Kalibrieren“ [ → 26]). 62 99 197 D3446 D3446.201.02.05.01 10.2012... -
Seite 21: Gerät Anschließen
7.1 inEos Blue an den PC anschließen Gerät anschließen Gerät anschließen ACHTUNG PC ausschalten Schalten Sie den PC aus, bevor Sie den inEos Blue anschließen. inEos Blue an den PC anschließen inEos Blue an den PC anschließen Buchse (USB-Schnittstelle) des inEos Blue Schnittstellenkabel Buchse (USB-Schnittstelle) an der Rückseite des des PCs... -
Seite 22: Rotationsmaus Anschließen
7 Gerät anschließen Sirona Dental Systems GmbH 7.3 Rotationsmaus anschließen Gebrauchsanweisung inEos Blue ➢ Schließen Sie die Buchse (A) des inEos Blue über das mitgelieferte Netzgerät an die Spannungsversorgung an. ACHTUNG Netzsteckdose mit Schutzleiteranschluss verwenden Das Netzteil muss an eine Netzsteckdose mit Schutzleiteranschluss angeschlossen werden. -
Seite 23: Bedienelemente Und Anzeigen
Gebrauchsanweisung inEos Blue 8.1 Bedienelemente des inEos Blue Bedienelemente und Anzeigen Bedienelemente und Anzeigen Bedienelemente des inEos Blue Bedienelemente des inEos Blue Das inEos Blue verfügt über folgende Bedienelemente: Drehknöpfe zum Verfahren (Schärfeeinstellung) des Objektivs der Vertikaleinheit Start-Taste Hauptschalter Rotationsmaus 62 99 197 D3446 D3446.201.02.05.01 10.2012... -
Seite 24: Betriebs-Led
8 Bedienelemente und Anzeigen Sirona Dental Systems GmbH 8.2 Betriebs-LED Gebrauchsanweisung inEos Blue Betriebs-LED Betriebs-LED Die blaue Betriebs-LED zeigt den Betriebszustand des Gerätes an: LED leuchtet nicht: Gerät ist ausgeschaltet LED leuchtet: Gerät ist eingeschaltet und betriebsbereit 62 99 197 D3446... -
Seite 25: System Einschalten
Das Gerät ist trocken und kann in Betrieb genommen werden. System einschalten inEos Blue einschalten 1. Schalten Sie den PC ein. 2. Schalten Sie das inEos Blue am Hauptschalter ein. Software starten ➢ Starten Sie am PC die Software über die Windows-Startleiste. 62 99 197 D3446... -
Seite 26: Kalibrieren
Kalibrieren Kalibrieren 10.1 Allgemeine Hinweise zur Kalibrierung Allgemeine Hinweise zur Kalibrierung Am inEos Blue gibt es 2 Komponenten, die kalibriert werden müssen: ● 3D-Kamerasystem ● X-Y-Z-Achsenausrichtung ACHTUNG Vor erster Inbetriebnahme kalibrieren Vor der ersten Inbetriebnahme des inEos Blue muss eine komplette Kalibrierung vorgenommen werden. -
Seite 27: X-Y-Z-Achsenausrichtung Kalibrieren
X-Y-Z-Achsenausrichtung kalibrieren. 10.3 X-Y-Z-Achsenausrichtung kalibrieren X-Y-Z-Achsenausrichtung kalibrieren inEos Blue vorbereiten ✔ Der PC und inEos Blue sind eingeschaltet. ✔ Die Software inLab SW ist gestartet 1. Öffnen Sie das Systemmenü. "Konfiguration" 2. Klicken Sie auf die Schaltfläche Die eingerichteten Geräte werden angezeigt. - Seite 28 10 Kalibrieren Sirona Dental Systems GmbH 10.3 X-Y-Z-Achsenausrichtung kalibrieren Gebrauchsanweisung inEos Blue 2. Stellen Sie das Distanzstück wie in der Grafik gezeigt zwischen Kalibrierplatte und Tubus und verfahren Sie die Vertikaleinheit in die unterste Position. Entfernen Sie das Distanzstück. ACHTUNG Position nicht mehr verändern...
- Seite 29 Sirona Dental Systems GmbH 10 Kalibrieren Gebrauchsanweisung inEos Blue 10.3 X-Y-Z-Achsenausrichtung kalibrieren Schritt 4 Schritt 4 1. Positionieren Sie die Kalibrierplatte in Position 4. Achten Sie auf die Position der abgeschrägten Ecke. Die Rasterkugeln müssen wie in der Grafik gezeigt sitzen Die untere Hälfte des Zylinder liegt im Bildausschnitt.
- Seite 30 10 Kalibrieren Sirona Dental Systems GmbH 10.3 X-Y-Z-Achsenausrichtung kalibrieren Gebrauchsanweisung inEos Blue Schritt 6 Schritt 6 1. Drehen Sie die Kalibrierplatte um 90° gegen den Uhrzeigersinn und positionieren Sie diese in Position 3. Achten Sie auf die Position der abgeschrägten Ecke. Die Rasterkugeln müssen wie in der Grafik gezeigt sitzen...
-
Seite 31: Aufnahme Durchführen
Sie die betroffenen Bereiche pudern. Sonst wird die Messgenauigkeit stark beeinflusst. Hierzu eignet sich z.B: CEREC Optispray (REF 61 44 179) Zum Scannen mit inEos Blue empfehlen wir den Gips CEREC Stone BC (REF 62 37 502). Sägeschnitt etc ●... -
Seite 32: Überlappung Reicht Nicht Aus
Wählen Sie einen Abschnitt mit einer größeren Überlappung zu schon gemachten Bildern oder reduzieren Sie die Kippung. Fußschalter bedienen Fußschalter bedienen Sie können den Fußschalter an Stelle der Start-Taste des inEos Blue verwenden. Link zu inEos Blue Schließen Sie dazu den Fußschalter an, wie in Kapitel „Fußschalter anschließen“... -
Seite 33: Ineos Blue Ein-/Ausschalten
Blue ein-/ausschalten inEos Blue wird automatisch angeschaltet, wenn Sie in die Aufnahme- Phase wechseln. Wird der inEos Blue längere Zeit nicht genutzt, schaltet er sich aus. ➢ Klicken Sie auf das InEos-Symbol, um den inEos Blue ein- bzw. auszuschalten. 11.3 Raster-Aufnahmen Raster-Aufnahmen ●... -
Seite 34: Freie Aufnahmen
4. Stellen Sie über die Drehknöpfe für die Höhenverstellung das Bild scharf, siehe Bild scharf stellen. Berühren Sie die Drehknöpfe nicht während der Aufnahmen. 5. Klicken Sie einmal auf die Start-Taste des inEos Blue. Das Bild wird aufgenommen. 6. Fügen Sie weitere Aufnahmen von benachbarten Bereichen hinzu: Verschieben Sie das Modell um jeweils eine Rastposition in die gewünschte Richtung und wiederholen Sie die Schritte 4-5. - Seite 35 Sie das Modell bewegt oder die Scharfstellung verändert haben. Wenn Sie die automatische Aufnahme unterbrechen möchten, klicken Sie einmal auf die Start-Taste des inEos Blue. Das Fadenkreuz wird grün. Über die Start-Taste können Sie weitere Aufnahmen machen. Tipp: Unterbrechen Sie bei Zusatzaufnahmen die automatische Aufnahme, um an einer anderen Stelle des Modells fortzusetzen.
- Seite 36 Aufnahmen beginnen können. 3. Stellen Sie über die Drehknöpfe für die Höhenverstellung das Bild scharf, siehe Bild scharf stellen. 4. Klicken Sie einmal auf die Start-Taste des inEos Blue. Die erste Aufnahme wird gemacht und das Fadenkreuz wird blau dargestellt.
-
Seite 37: Rotations-Aufnahmen
Tipp: Gegebenenfalls können Sie das gesamte Modell um 180° auf der Verschiebeplatte drehen. 2. Klicken Sie doppelt auf die Start-Taste des inEos Blue. Ein Bild wird aufgenommen. 3. Wiederholen Sie die Schritte 1 - 2, bis alle nötigen Aufnahmen gemacht wurden. -
Seite 38: Bukkale Registrierung Aufnehmen
2. Schrauben Sie die Befestigungsschraube zu, bis das Modell fixiert ist. 3. Richten Sie die Plattform so aus, dass das Modell waagerecht steht. 4. Platzieren Sie den Modellhalter auf der Verschiebeplatte des inEos Blue. Die orale Seite zeigt zur Säule des inEos Blue. 62 99 197 D3446 D3446.201.02.05.01 10.2012... - Seite 39 4. Stellen Sie das Bild über die Drehknöpfe für die Höhenverstellung scharf, siehe Bild scharf stellen. 5. Klicken Sie einmal auf die Start-Taste des inEos Blue um die automatische Aufnahme zu starten. Die erste Aufnahme wird gemacht und das Fadenkreuz wird blau dargestellt.
-
Seite 40: 2Rotationsaufnahmen
Tipp: Sie können in der Vorschau das Modell drehen. So können Sie beurteilen, ob die Informationen vollständig sind. 2. Klicken Sie doppelt auf die Start-Taste des inEos Blue, um Einzelaufnahmen zu erstellen. Die Gesamtaufnahme wird ergänzt. 3. Wiederholen Sie die Schritte 1 und 2, bis alle nötigen Bereiche abgedeckt sind. -
Seite 41: 3Gegenkiefer Aufnehmen
2. Stellen Sie das Bild über die Drehknöpfe für die Höhenverstellung scharf, siehe Bild scharf stellen. 3. Klicken Sie einmal auf die Start-Taste des inEos Blue um die Aufnahme zu starten. Es werden acht Aufnahmen erstellt und in die Präparation eingerechnet. -
Seite 42: 5Aufnahmen Beenden
Sie die Modelle frei unter der Kamera. Stützen Sie das Modell dabei ab, um Verwacklungen zu vermeiden. "Bukkal" 3. Klicken Sie auf den entsprechenden Bildkatalog 4. Klicken Sie doppelt auf die Start-Taste des inEos Blue. Ein Bild wird aufgenommen. Unter- und Oberkiefer können nur zusammengeführt werden, wenn in "Unterkiefer"... - Seite 43 3. Drehen Sie den Rotationstopf, bis das Objekt in jeder Position vollständig im Bildfeld bleibt. 4. Stellen Sie das Bild über die Drehknöpfe für die Höhenverstellung scharf. 5. Klicken Sie einmal auf die Start-Taste des inEos Blue um die Aufnahme zu starten. Es werden acht Aufnahmen erstellt. Aufnahmen beenden Aufnahmen beenden 1.
-
Seite 44: Reinigung Und Pflege
12 Reinigung und Pflege Sirona Dental Systems GmbH 12.1 3D-Kamerasystem pflegen Gebrauchsanweisung inEos Blue Reinigung und Pflege Reinigung und Pflege 12.1 3D-Kamerasystem pflegen 3D-Kamerasystem pflegen Das 3D-Kamerasystem ist ein hochempfindliches optisches Gerät und muss deshalb mit äußerster Sorgfalt behandelt werden. -
Seite 45: Anhang
● Maus ● 2x DVI – VGA-Wandler ● inEos Blue, ● inEos Netzteil, ● Netzleitung, ● USB-Leitung zur Verbindung inEos Blue mit PC. Zusätzlich erforderlich: ● VGA/DVI Monitor inklusive VGA/DVI Leitung (nicht im Lieferumfang enthalten) VORSICHT Bild eventuell nicht darstellbar Beachten Sie die notwendige Mindestauflösung des Monitors von 1280... -
Seite 46: 2Verbindungen Herstellen
Legen Sie dann die mitgelieferte CD (REF: 62 99 171) mit den pdf- Dateien der technischen Unterlagen ins CD/DVD-Laufwerk und folgen Sie den Anweisungen in der Gebrauchsanweisung inEos Blue, um die Inbetriebnahme Ihres Gerätes erfolgreich durchzuführen. Sie müssen erst die Anwendersoftware installieren und dann das Gerät an den PC anschließen. -
Seite 47: Sicherheit
13.1.2 Sicherheit Sicherheit Der inEos Blue-PC ist mit Windows 7 Professional ausgestattet. Die Windows Firewall ist aktiviert. Es ist serienmäßig die Software Microsoft Security Essentials vorinstalliert. Für einen optimalen Schutz aktivieren Sie bitte die automatische Updatefunktion in den Einstellungen dieser Software. - Seite 48 ûåÇÉêìåÖÉå=áã=wìÖÉ=íÉÅÜåáëÅÜÉê=tÉáíÉêÉåíïáÅâäìåÖ=îçêÄÉÜ~äíÉåK «=páêçå~=aÉåí~ä=póëíÉãë=dãÄe=OMNMJOMNO péê~ÅÜÉW ÇÉìíëÅÜ mêáåíÉÇ=áå=dÉêã~åó aPQQSKOMNKMOKMRKMN= NMKOMNO ûKJkêKW= NNS=RVV fãéêáã¨=Éå=^ääÉã~ÖåÉ páêçå~=aÉåí~ä=póëíÉãë=dãÄe SO=VV=NVT=aPQQS c~Äêáâëíê~≈É=PN _ÉëíÉääJkêK SQSOR=_ÉåëÜÉáã dÉêã~åó ïïïKëáêçå~KÅçã...
