Turbinengenerator ausbauen und
auswechseln
HINWEIS: Turbinenlager alle 2000 Betriebsstunden
auswechseln. Graco-Vertragshändler
kontaktieren.
1. Die Pistole nach den Anleitungen auf Seite 22 für das
Service vorbereiten.
2. Hochspannungserzeuger wie auf Seite 27 beschrieben
vom Pistolengriff abnehmen.
3. Die beiden Enden des Halteringes (35) zusammen-
drücken und den Generator (37) vorsichtig vom Hoch-
spannungserzeuger (18) wegziehen, bis sich der
3-polige Stecker (F) löst. Siehe Abb. 18 auf Seite 27.
4. Mit einem Ohmmeter die Wicklung des Turbinengenera-
tors ausmessen. Den Widerstand zwischen den beiden
äußeren Kontakten des 3-poligen Steckers (F) messen.
Der Widerstand sollte zwischen 3 und 5 Ohm liegen.
Weicht die Anzeige von diesem Wert ab, den Generator
auswechseln.
5. Den Widerstand zwischen jedem der äußeren Kontakte
des 3-poligen Steckers und dem Gehäuse des Turbinen-
generators messen. Der Widerstand sollte unendlich
sein. Ist der Widerstand nicht unendlich, den Generator
auswechseln.
6. Den 3-poligen Stecker auf die drei Stifte am Hochspan-
nungserzeuger aufsetzen. Den Generator (37) auf den
Hochspannungserzeuger (18) drücken, bis der Halte-
ring (35) am Generator einrastet.
7. Hochspannungserzeuger wie auf Seite 27 beschrieben
am Pistolengriff einbauen.
Pistolenkörper einbauen
1. Darauf achten, daß die Dichtungen (34 & 18a) und die
Feder (30) richtig eingelegt sind. Siehe Abb. 13. Falls
notwendig, diese Teile auswechseln.
2. Pistolenkörper (3) über den Hochspannungs-
erzeuger (18) und auf den Pistolengriff (7) schieben.
Darauf achten, daß die Materialnadelfeder (30) richtig
sitzt.
28 308- -131
Service
3. Mit dem mitgelieferten Werkzeug (63) die drei Schrau-
ben (5) gegenüberliegend und gleichmäßig auf
höchstens 2 N.m (ungefähr eine halbe Drehung nach
sattem Eindrehen) anziehen.
Um eine Beschädigung der Pistole zu vermeiden, die
Schrauben (5) nicht zu fest anziehen.
4. Materialrohr (12) zurück in den Materialfitting (16) geben.
5. Widerstand der Pistole wie auf Seite 20 beschrieben
prüfen.
3
12

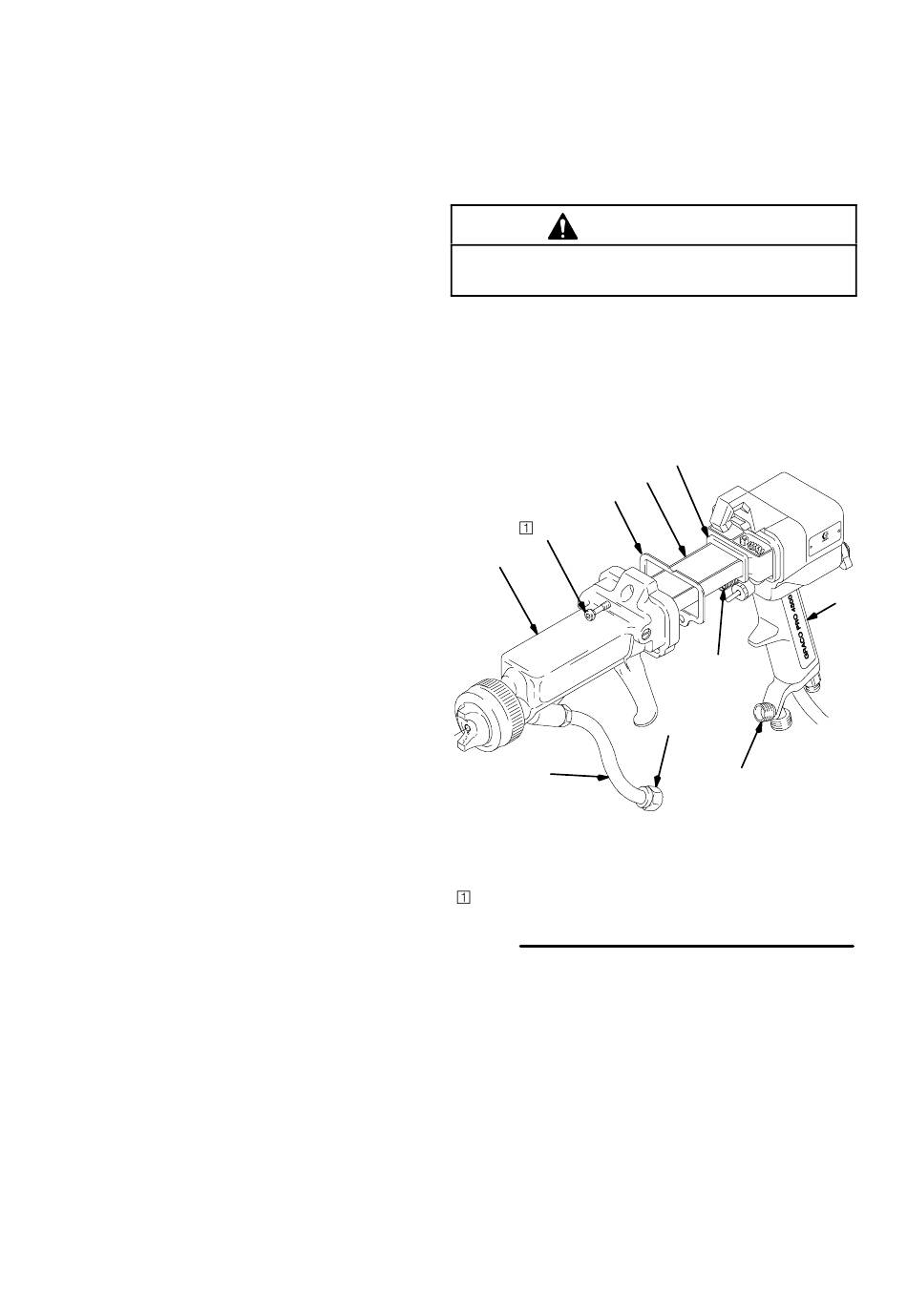

Auf höchstens 2 N.m (ca. halbe Drehung nach sattem
Eindrehen) mit mitgeliefertem Schlüssel anziehen.
Abb. 19
VORSICHT
18a
18
34
5
14
7
30
16
0381
