Auswahl Von Materialdüse Und Luftkappe; Betrieb Der Spritzpistole - Graco Pro 4500Sc Betriebsanleitung

1
20
Abb. 4
Auswahl von Materialdüse und Luftkappe
WARNUNG
GEFAHR DURCH DRUCKBEAUFSCHLAGTES
GERÄT
Um die Verletzungsgefahr zu verringern, stets die
Schritte im Abschnitt Druckentlastung auf Seite 11
ausführen, bevor eine Spritzdüse und/oder Luftkappe
entfernt oder installiert wird.
Im Lieferumfang der Pistole ist eine 1,5-mm-Materialdüse,
Teile-Nr. 185--158 , und eine Luftkappe, Teile-Nr. 193--033,
enthalten. Wenn die aktuelle Anwendung eine andere
Düsen-Luftkappen-Kombination erfordert, ist für die Auswahl
der richtigen Düse und der richtigen Luftkappe die Betriebs-
anleitung 307--803 heranzuziehen oder mit einem autori-
sierten Graco-Händler Kontakt aufzunehmen. Luftkappe und
Materialdüse wie im Abschnitt Luftkappe/Düse/Wider-
standseinheit auswechseln auf Seite 22 beschrieben in
den Pistolenkörper einbauen.
12 308- -131
Betrieb

Betrieb der Spritzpistole

GEFAHR DURCH DRUCKBEAUFSCHLAGTES
GERÄT
Um die Verletzungsgefahr zu verringern, stets die
Schritte im Abschnitt Druckentlastung auf Seite 11
ausführen, wenn die Spritzarbeiten eingestellt werden
und wenn zum Druckentlasten aufgefordert wird.
Systemkomponenten mit dem niedrigsten Betriebsüber-
druck nicht überschritten werden. Das Gerät hat einen
zulässigen Luft- und Materialbetriebsüberdruck von 7 bar
(0,7 MPa).

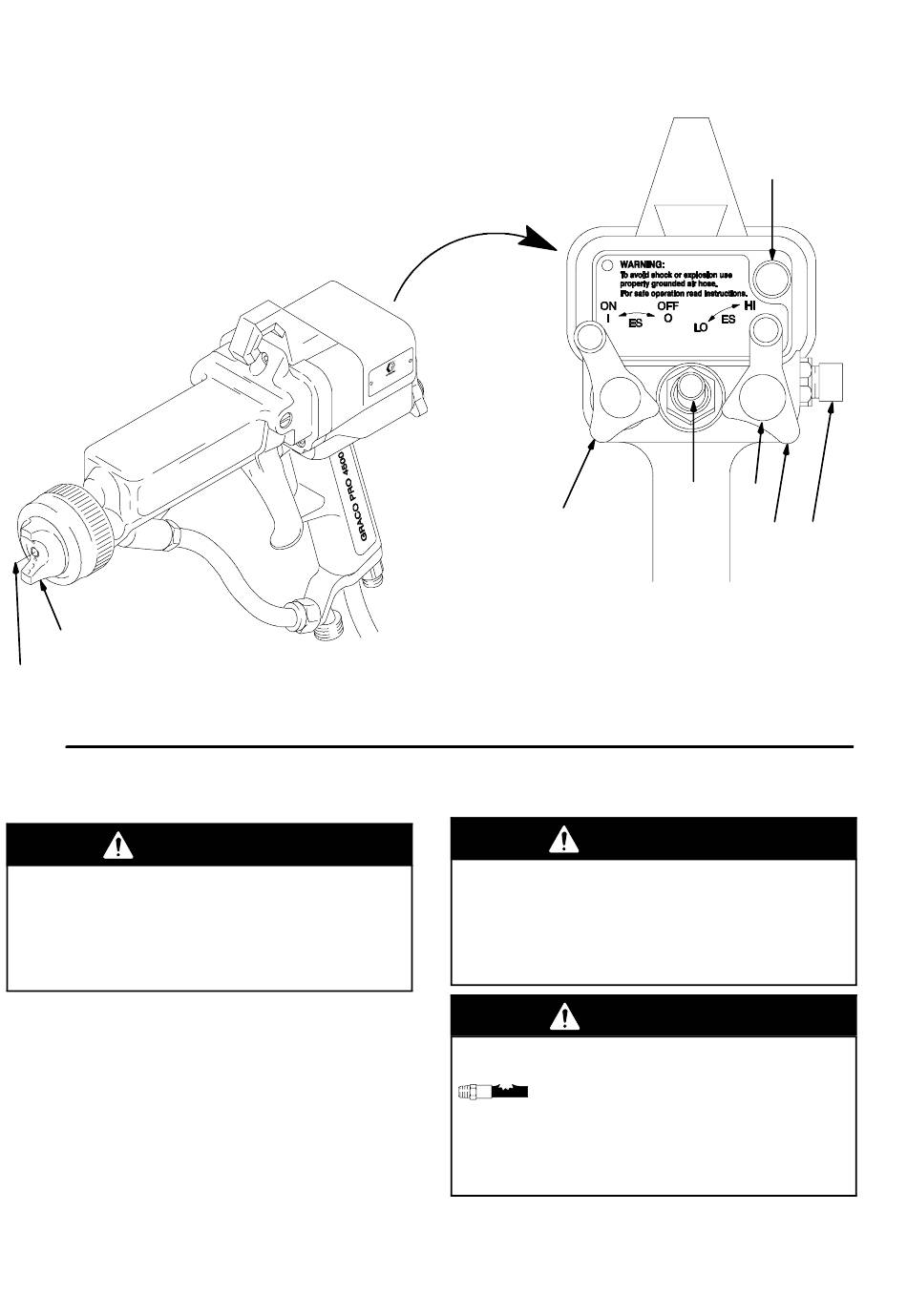

Zur Einstellung des richtigen Materialdurchflusses und Luft-
durchsatzes die Schritte auf Seite 13 ausführen. Den ES-ON-
OFF-Hebel noch nicht auf ON stellen:
0365
45
26
WARNUNG
WARNUNG
GEFAHR DURCH TEILERISS
Um die Gefahr schwerer Verletzungen
aufgrund von Teilerissen zu verringern, darf
der zulässige Betriebsüberdruck jener
DD
43c
43g 31
0369A
