Einrichtung des Geräts
Vor der Verwendung spülen
Das Gerät wurde im Werk mit Leichtöl getestet, das zum
Schutz der Teile in den Materialkanälen belassen wurde.
Um eine Verunreinigung des Spritzmaterials mit Öl zu
vermeiden, das Gerät vor der Inbetriebnahme mit einem
verträglichen Lösungsmittel spülen. Siehe Spülen und
Reinigen, Seite 16.
Die Druckentlastung, Seite 14 durchführen.
Auswahl von Spritzdüse
und Luftkappe
Materialdurchfluss und Spritzbild hängen von der
Größe der Spritzdüse, der Materialviskosität und dem
Materialdruck ab. Siehe Spritzdüsen-Auswahltabellen,
Seite 32. Ihr Graco-Händler hilft Ihnen gerne bei der
Auswahl einer für Ihre Anwendung geeigneten Spritzdüse.
Anbringen von Spritzdüse
und Luftkappe
Beim Anbringen oder Entfernen der Düse niemals die
Hand vor die Spritzdüse halten, um schwere Verletzungen
durch Materialeinspritzung in die Haut zu vermeiden.
1. Druckentlastung durchführen, Seite 14.
3A8650A

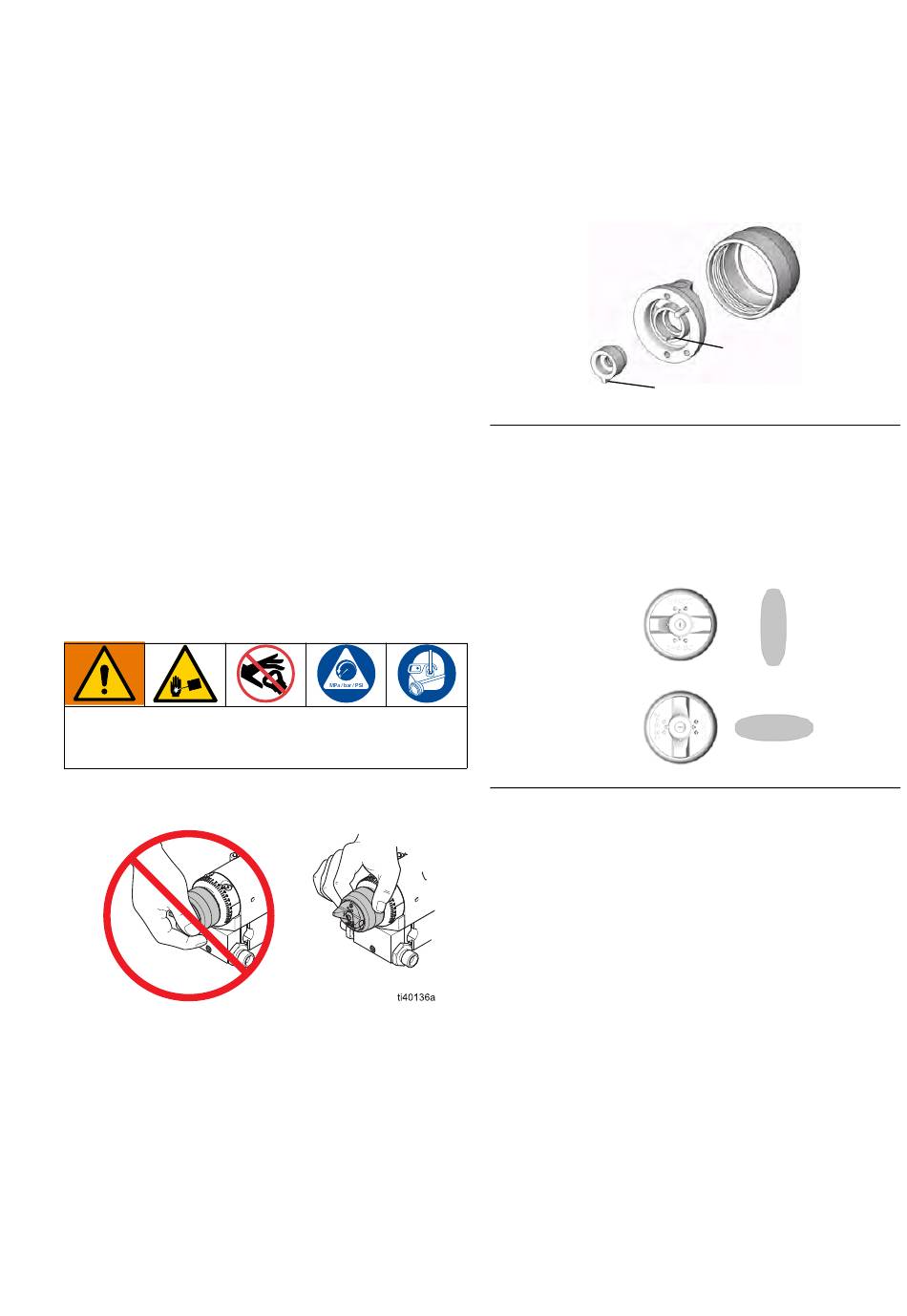

2. Bauen Sie eine Spritzdüse in die Pistole ein. Richten
Sie die Fixierungslasche für die Düse auf den Schlitz
an der Luftkappe aus.
Registerkarte „Düsen finden"
A . 7: Einrichten von Spritzdüse und Luftkappe
BB
3. Drehen Sie die Luftkappe auf ein horizontales,
vertikales oder schräges Spritzbild.
HINWEIS: Stellen Sie schräge Spritzbilder manuell auf
die ungefähre Position ein, bevor Sie das optionale
Ausrichtwerkzeug für Luftkappen verwenden.
Vertikales
Spritzbild
(werksseitig
eingestellt)
Horizontales
Spritzbild
A . 8: Spritzbildpositionen
BB
4. Den Luftkappen-Haltering (8) mit der Hand fest
andrehen, um eine richtige Dichtung zwischen der
Düsendichtung und dem Diffusor (10) zu garantieren.
Optional: Verwenden Sie ein Ausrichtwerkzeug für
Luftkappen, um das Spritzbild schnell auf einen exakten
Winkel einzustellen. Siehe Ausrichtwerkzeugverfahren
für Luftkappen, Seite 12.
Einrichtung des Geräts
Schlitz
TI6847A
TI6558A
