Kurzschluss-Schutz
Schützen Sie Eingangskabel und Frequenzumrichter nach den folgenden Richtlinien
gegen Kurzschluss.
Unterverteilung
1)
2)
Unter-
Eingangs-
verteilung
kabel
3)
1) Die Sicherungsgröße muss den örtlichen Sicherheitsvorschriften, der Eingangsspannung und dem
Nennstrom des Frequenzumrichters entsprechen (siehe Technische Daten).
Standard gG-Sicherungen (US: CC oder T für den ACS800-U1, ACS800-U11 und ACS800-U31; T oder
L für den ACS800-U2 und ACS800-U4) schützen die Eingangskabel bei Kurzschluss, verringern
Schäden am Frequenzumrichter und verhindern Schäden an angeschlossenen Geräten bei einem
Kurzschluss innerhalb des Frequenzumrichters.
Prüfen Sie, ob die Ansprechzeit der Sicherungen unter 0,5 Sekunden beträgt (0,1 Sekunden bei
ACS800-11/U11, ACS800-31/U31). Die Ansprechzeit ist vom Sicherungstyp (gG oder aR), der
Impedanz des Einspeisenetzes und dem Querschnitt, Material und Länge der Einspeisekabel
abhängig. Wird die Ansprechzeit von 0,5 Sekunden (0,1 Sekunden bei ACS800-11/U11 und ACS800-
31/U31) mit gG-Sicherungen (US: CC/T/L) überschritten, reduzieren in den meisten Fällen superflinke
(aR) Sicherungen die Ansprechzeit auf einen akzeptablen Wert. Die US-Sicherungen müssen vom Typ
"verzögerungsfrei" sein.
Daten der Sicherungen siehe Kapitel Technische Daten.

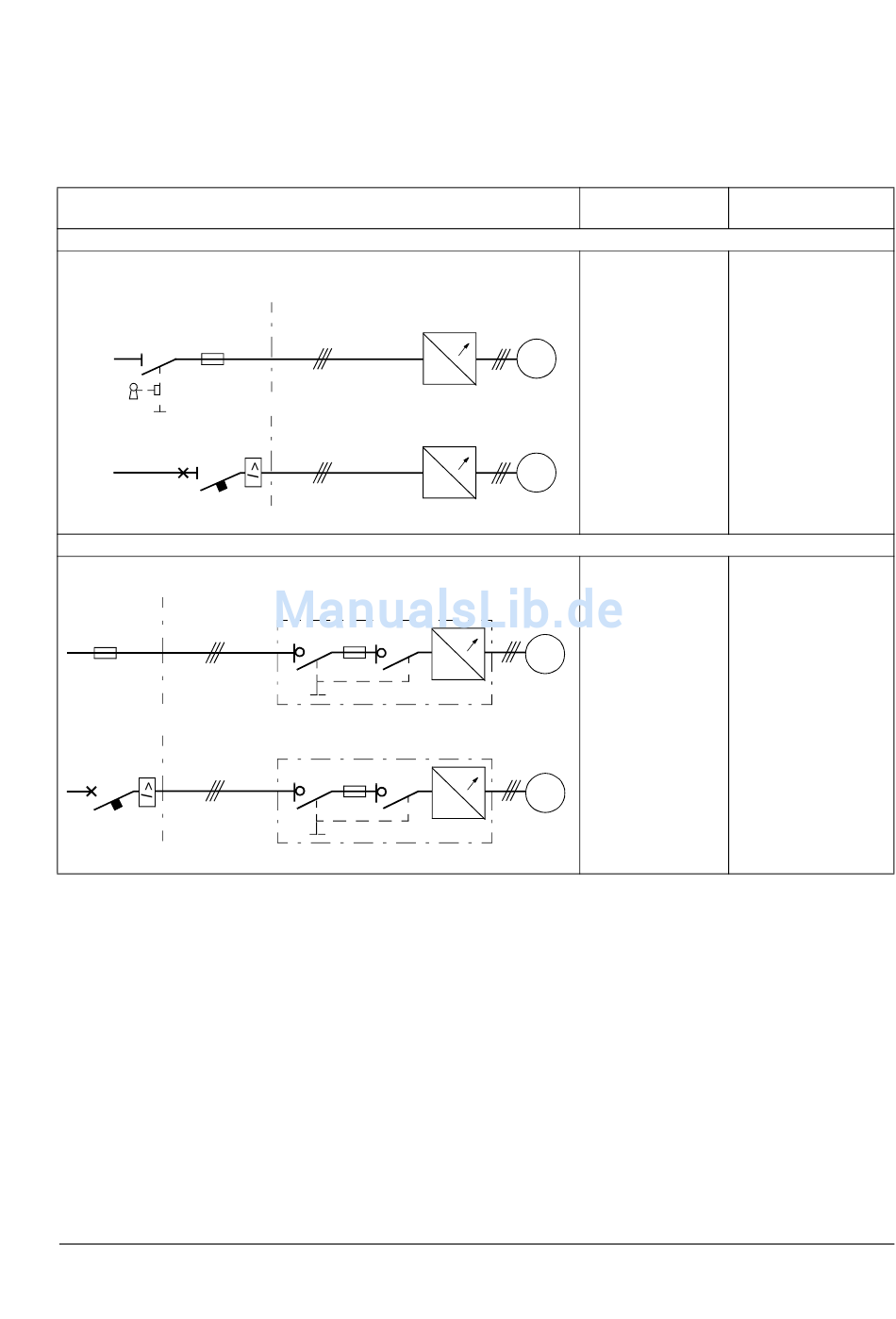

Schaltbild
FREQUENZUMRICHTER OHNE EINGANGSSICHERUNGEN
Frequenzumrichter
oder Frequenzum-
Eingangs-
richtermodul
kabel
~
~
FREQUENZUMRICHTER MIT EINGANGSSICHERUNGEN
Frequenzumrichter
4)
Frequenzumrichter
4)
Frequenzumrichter
ACS800-01
ACS800-U1
ACS800-02
ACS800-U2+0C111
~
M
ACS800-11
3~
ACS800-U11
ACS800-31
ACS800-U31
ACS800-04
~
M
ACS800-U4
3~
ACS800-02+C111
ACS800-U2
ACS800-07
ACS800-U7
~
M
~
3~
~
M
~
3~
Kurzschluss-Schutz
Typ
Schutz des Frequenz-
umrichters und der
Eingangskabel mit
Sicherungen oder
einem Motorschutz-
schalter. Siehe Fußno-
ten 1) und 2).
Schutz der Eingangs-
kabel mit Sicherungen
oder einem Siche-
rungsautomaten ent-
sprechend den
örtlichen Vorschriften.
Siehe Fußnoten 3) und
4).
Planung der Elektroinstallation
41
