Zweite Umgebung (Antrieb der Kategorie C3)

Der Frequenzumrichter entspricht den Grenzwerten der Normen unter folgenden Bedingungen:
1. Der Frequenzumrichter ist mit einem EMV-Filter +E200 ausgestattet. Das Filter ist nur für TN-Netze
(geerdet) geeignet.
2. Die Motor- und Steuerkabel sind entsprechend den Angaben im Hardware-Handbuch ausgewählt
und angeschlossen.
3. Der Frequenzumrichter ist entsprechend den Angaben im Hardware-Handbuch installiert.
4. Die maximale Kabellänge beträgt 100 Meter.
WARNUNG! Ein Antrieb der Kategorie C3 ist nicht für die Verwendung in einem öffentlichen
Niederspannungsnetz, an das auch Wohngebäude angeschlossen sind, vorgesehen. Wird der
Frequenzumrichter an ein solches Netz angeschlossen, sind Hochfrequenzstörungen zu erwarten.

Zweite Umgebung (Antrieb der Kategorie C4)

Wenn die unter
eingehalten werden können, z.B. wenn der Frequenzumrichter nicht mit EMV-Filter +E200 wegen der
Installation in einem IT-Netz (ungeerdet) ausgestattet werden kann, lassen sich die Anforderungen der
EMV-Richtlinie folgendermaßen erfüllen:
1. Es ist sichergestellt, dass keine übermäßigen Emissionen benachbarte Niederspannungsnetze
beeinflussen. In einigen Fällen ist die natürliche Emissionsunterdrückung in Transformatoren und
Kabeln ausreichend. Im Zweifelsfall kann im Netztransformator eine statische Schirmung zwischen
den Primär- und Sekundärwicklungen eingebaut werden.
Niederspannung
2. Die Installation ist in einem EMV-Plan beschrieben. Eine Vorlage ist bei Ihrer ABB-Vertretung
erhältlich.
3. Die Motor- und Steuerkabel wurden gemäß den Angaben im Hardware-Handbuch ausgewählt.
4. Der Frequenzumrichter wurde gemäß den im Hardware-Handbuch aufgeführten Anweisungen
installiert.
WARNUNG! Ein Antrieb der Kategorie C4 ist nicht für die Verwendung in einem öffentlichen
Niederspannungsnetz, an das auch Wohngebäude angeschlossen sind, vorgesehen. Wird der
Frequenzumrichter an ein solches Netz angeschlossen, sind Hochfrequenzstörungen zu erwarten.

Marine-Typzulassungen

ACS800-01+C132 und ACS800-U1+C132 Einheiten mit Schutzarten IP 21, IP 55,
UL-Typ 1 und UL-Typ 12 haben die Typzulassungen des 'American Bureau of
Shipping' (ABS), des 'Bureau Veritas', des 'Germanischen Lloyd', des 'Lloyd's
Register of Shipping' (LRS), von 'Det Norske Veritas' (DNV) und von 'RINA'.

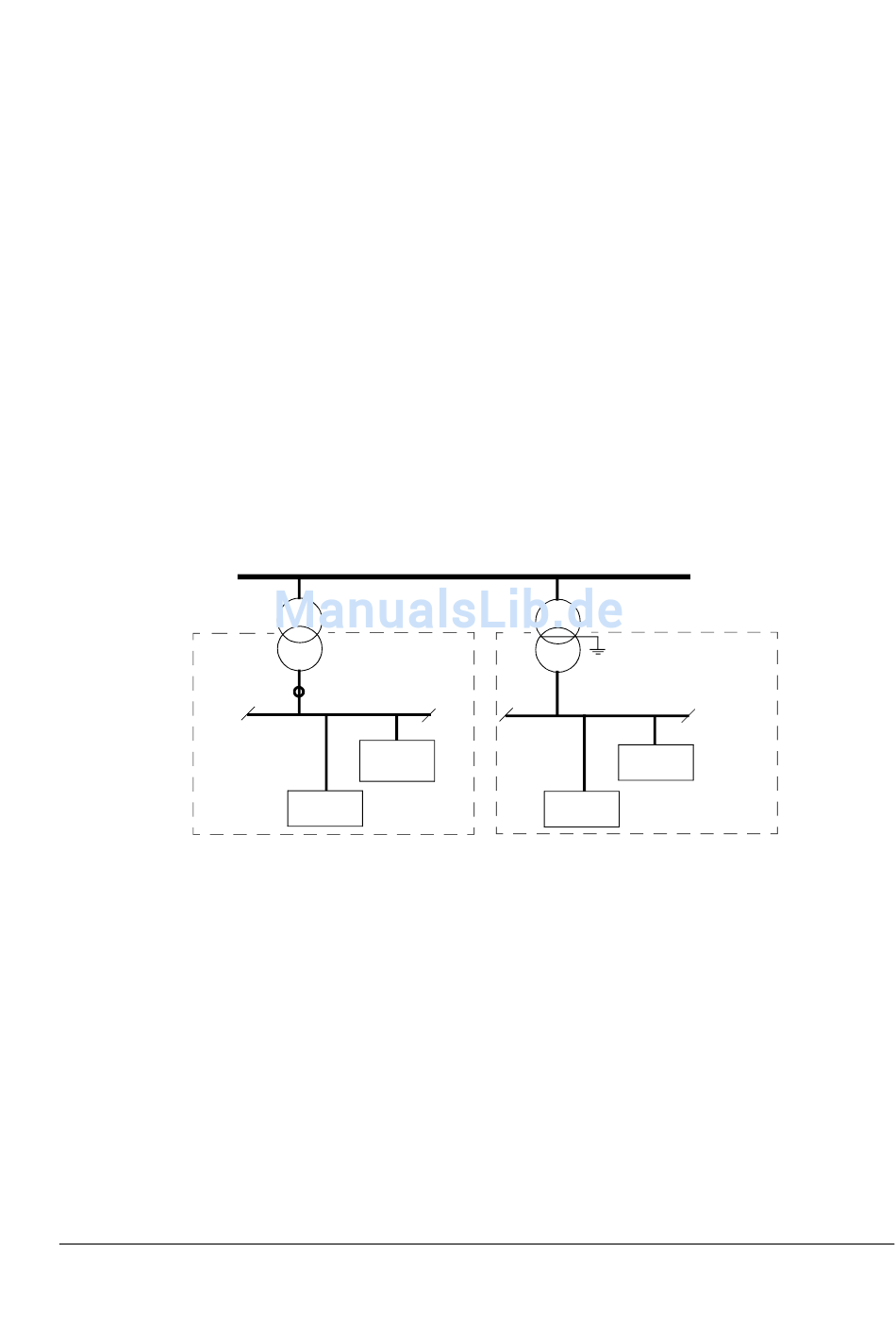

Zweite Umgebung (Antrieb der Kategorie C3)
Mittelspannungsnetz
Benachbartes Netz
Messpunkt
Geräte
(Opfer)
Geräte
genannten Bedingungen nicht
Einspeisetransformator
Statische
Schirmung
(Schirmwick-
lung)
Nieder-
spannung
Frequenz-
umrichter
Geräte
