Der Anschluss von Geräten an den PROFIBUS® PA kann auf zwei Arten erfolgen:
• Über herkömmliche Kabelverschraubung
• Über Feldbus-Gerätestecker (optional, als Zubehör erhältlich)
5.2 Messgerät anschließen
5.2.1 Kabel an Feldanzeiger anschließen
Zur Verdrahtung des Feldanzeigers gehen Sie wie folgt vor:
3.
2.

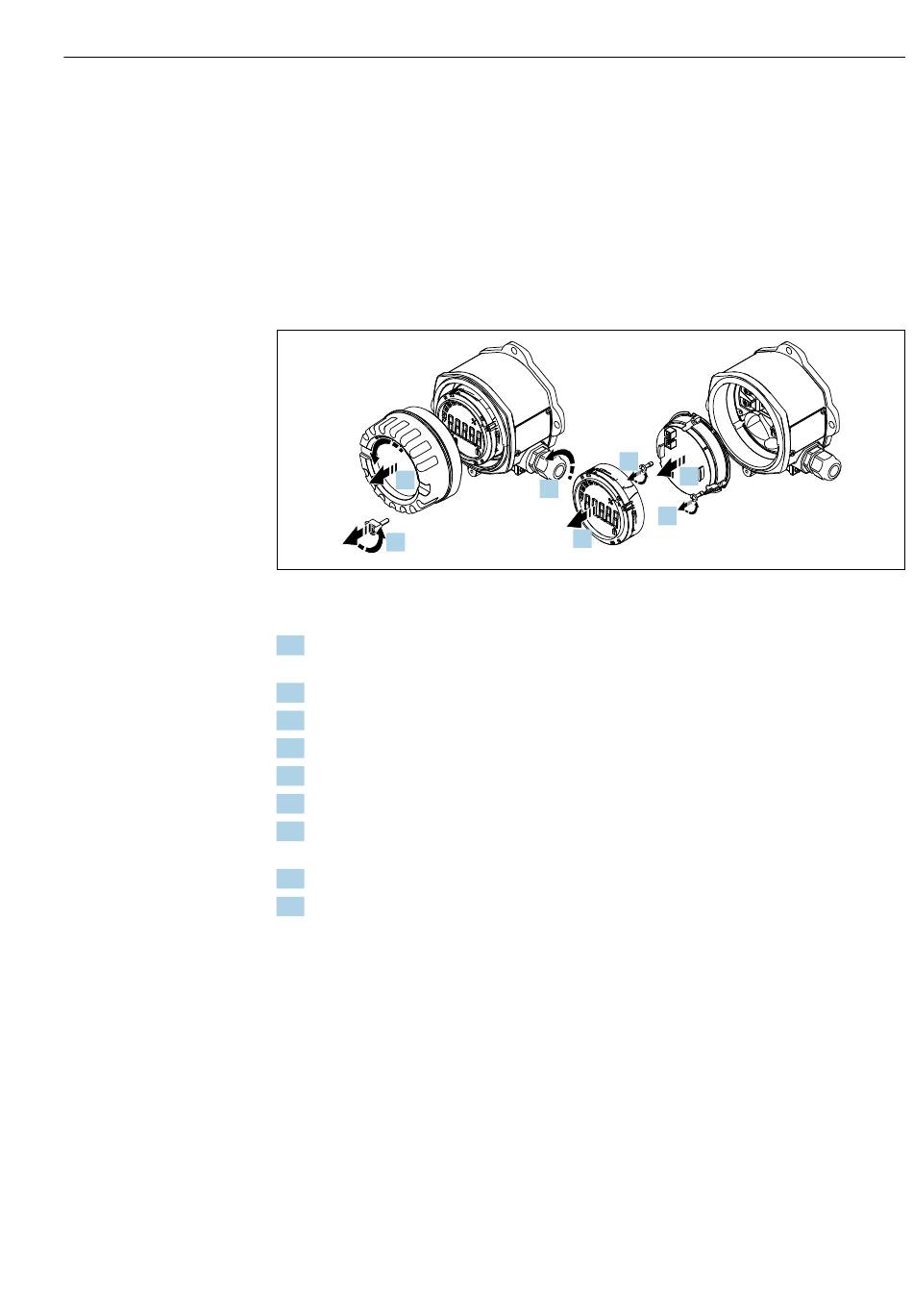

 4 Gehäuse des Feldanzeigers öffnen
1. Kabelverschraubung öffnen bzw. Kabelverschraubung entfernen für Verwendung
eines Feldbus-Gerätesteckers (optionales Zubehör).
2. Deckelkralle entfernen.
3. Gehäusedeckel entfernen.
4. Display entfernen.
5. Schrauben von der Elektronikeinheit entfernen.
6. Elektronikeinheit abziehen.
7. Kabel durch die Kabeleinführung ziehen bzw. Feldbus-Gerätestecker in das Gehäuse
schrauben.
8. Kabel anschließen →  5,  12
9. Zusammenbau in umgekehrter Reihenfolge.
5.
6.
1.
5.
4.
Elektrischer Anschluss
