5 | Installation

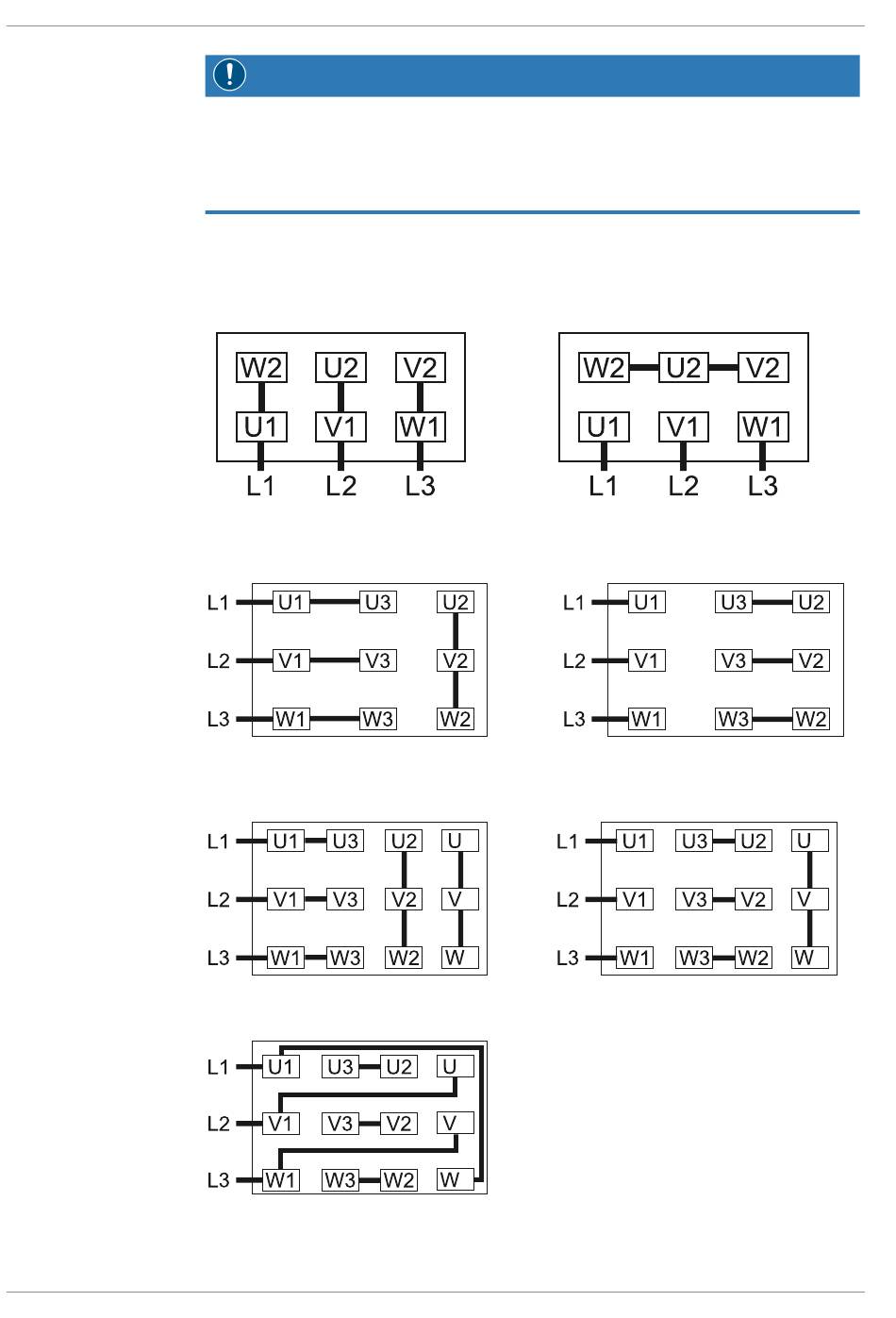

5.4.1 Schaltplan für dreiphasigen Motor
12 / 28
ACHTUNG
Falscher Anschluss.
Gefahr der Beschädigung des Motors.
• Die folgenden Schaltpläne stellen typische Verkabelungen dar. Prüfen Sie, ob im Mo-
torklemmkasten Anweisungen für die Verkabelung/Schaltpläne vorhanden sind.
Dreieck-Schaltung (Niederspannung):
Doppelstern-Schaltung, Multispannungs-
Motor mit 9 Pins (Niederspannung):
Doppelstern-Schaltung, Multispannungs-
Motor mit 12 Pins (Niederspannung):
Dreieck-Schaltung, Multispannungs-Motor mit 12 Pins (Mittelspannung):
0870133275_MM1324AV,MM1202AV,MM1252AV,MM1322AV_A0004_IM_de
Stern-Schaltung (Hochspannung):
Stern-Schaltung, Multispannungs-Mo-
tor mit 9 Pins (Hochspannung):
Stern-Schaltung, Multispannungs-Motor
mit 12 Pins (Hochspannung):
