5 | Installation

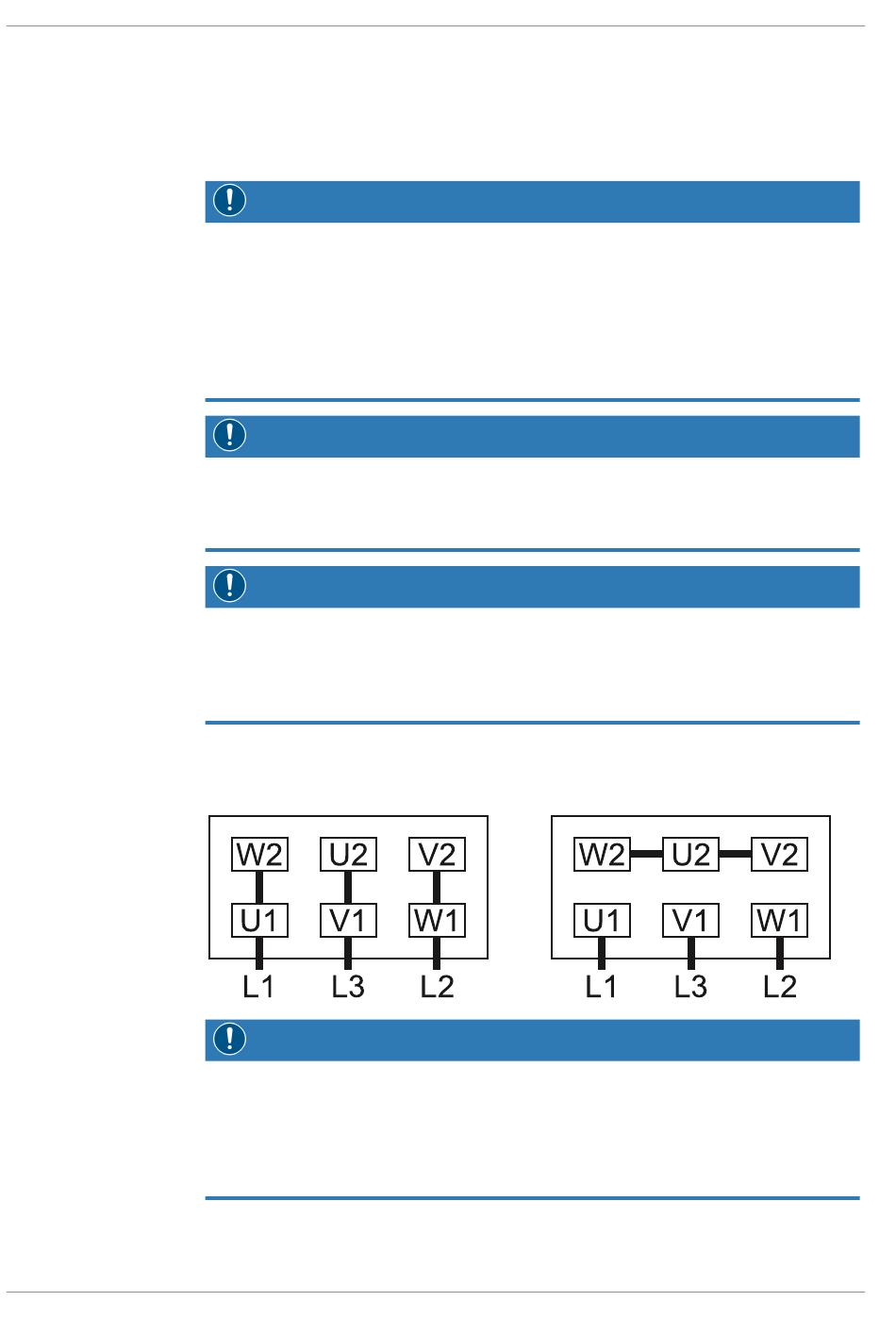

5.6.1 Schaltplan für dreiphasigen Motor (Pumpenantrieb)
14 / 32
• Am Grundrahmen der Maschine befinden sich außerdem zwei Erdungsanschlüsse mit
Durchmesser 10,5 mm.
• Schließen Sie den Motor an die Stromversorgung an.
• Stellen Sie sicher, dass die Maschine entweder mit einem Frequenzumrichter gestartet
wird oder mit einem elektronischen Sanftanlaufgerät.
ACHTUNG
Die zulässige Nenn-Motordrehzahl liegt über der Empfehlung.
Gefahr der Beschädigung der Maschine!
• Prüfen Sie auf dem Typenschild der Maschine (NP) die zulässige Nenndrehzahl des
Motors (n
).
max
• Vergewissern Sie sich, dass diese eingehalten wird.
• Nähere Informationen finden Sie unter Technische Daten [► 27].
ACHTUNG
Die Motorfrequenz liegt unter 20 Hz.
Gefahr der Beschädigung der Maschine!
• Die Nenndrehzahl der Maschine muss immer über 1200 min
ACHTUNG
Falscher Anschluss.
Gefahr der Beschädigung des Motors.
• Die folgenden Schaltpläne stellen typische Verkabelungen dar. Prüfen Sie, ob im Mo-
torklemmkasten Anweisungen für die Verkabelung/Schaltpläne vorhanden sind.
Dreieck-Schaltung (Niederspannung):
ACHTUNG
Falsche Drehrichtung.
Gefahr der Beschädigung der Maschine.
• Beim Betrieb in falscher Drehrichtung kann die Maschine schon nach kurzer Zeit
schwer beschädigt werden. Stellen Sie vor der Inbetriebnahme sicher, dass die Dreh-
richtung korrekt ist.
-1
(20 Hz) liegen.
Stern-Schaltung (Hochspannung):
0870549537_NC2000B_VR_A0004_IM_de
