5.4 Elektrischer Anschluss
5.4.1 Schaltplan für dreiphasigen Motor
0870138060_MM1104BV,MM1144BV,MM1102BV,MM1142BV_A0004_IM_de
GEFAHR
Stromführende Drähte.
Stromschlaggefahr.
• Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften
durchgeführt werden.
• Die Stromversorgung für den Motor muss den Angaben auf dem Typenschild des Mo-
tors entsprechen.
• Die Elektroinstallation muss den geltenden nationalen und internationalen Normen
entsprechen.
• Installieren Sie einen verriegelbaren Trennschalter an der Stromzufuhr, damit die Ma-
schine bei Wartungsarbeiten vollständig getrennt werden kann.
• Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an.
• Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektro-
magnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf.
an Busch.
• Schließen Sie den Schutzleiter an.
• Schließen Sie den Motor an die Stromversorgung an.
ACHTUNG
Falscher Anschluss.
Gefahr der Beschädigung des Motors.

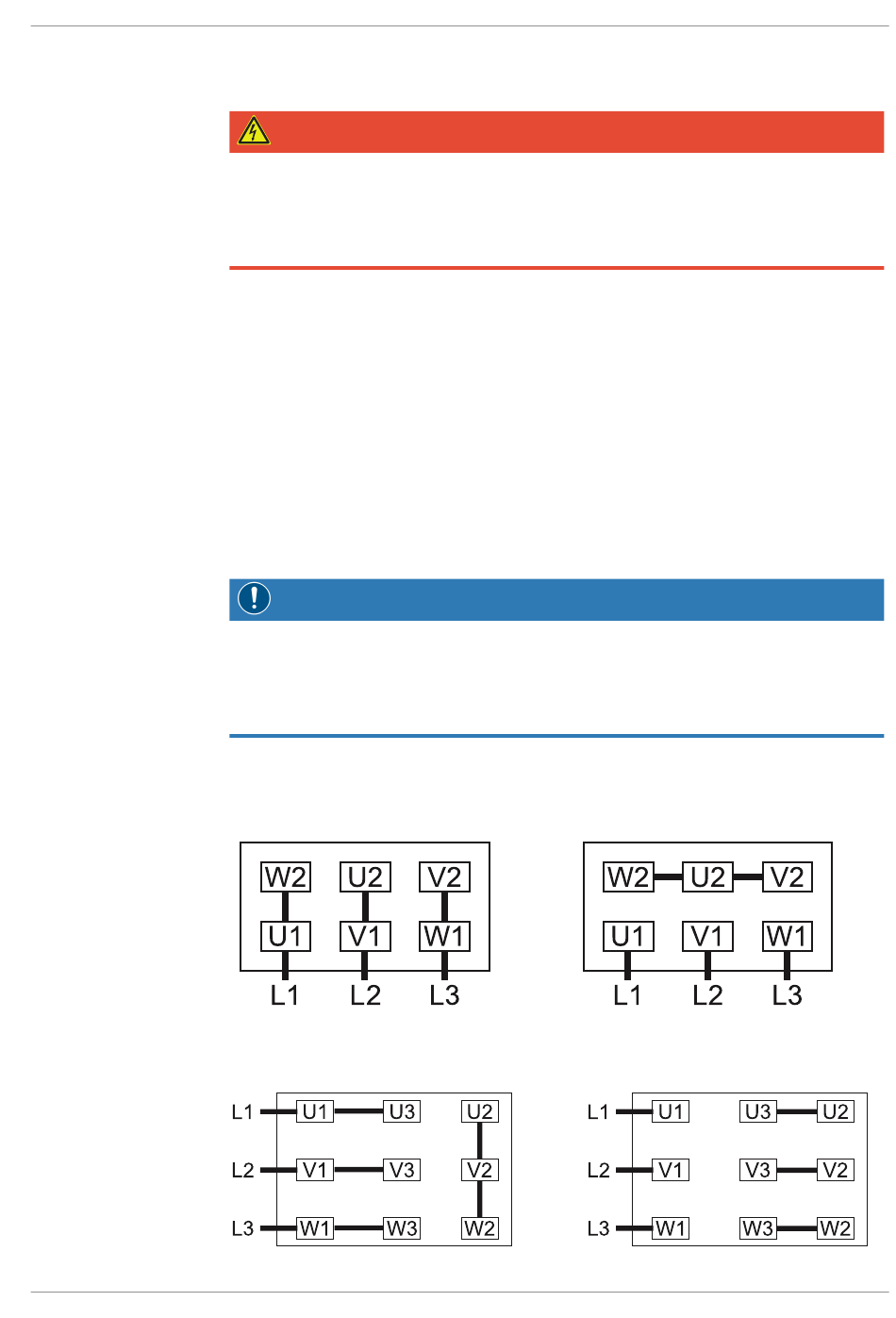

• Die folgenden Schaltpläne stellen typische Verkabelungen dar. Prüfen Sie, ob im Mo-
torklemmkasten Anweisungen für die Verkabelung/Schaltpläne vorhanden sind.
Dreieck-Schaltung (Niederspannung):
Doppelstern-Schaltung, Multispannungs-
Motor mit 9 Pins (Niederspannung):
Stern-Schaltung (Hochspannung):
Stern-Schaltung, Multispannungs-Mo-
tor mit 9 Pins (Hochspannung):
Installation | 5
11 / 28
