Betriebsanleitung ZETADYN 3BF009-1
5.8
Temperaturüberwachung Motor (X-MT)
Information
Zur Temperaturüberwachung des Motors muss der Frequenzumrichter mit dem Erweiterungsmodul
EM3-MOT-TEMP (Art.-Nr. 357108) ausgerüstet sein!
Information
Das Erkennen einer Übertemperatur des Motors führt nicht zum Fahrtabbruch. Die aktuelle Fahrt wird
beendet.
Wird im Stillstand eine Übertemperatur des Motors erkannt, ist das Durchführen einer Fahrt nicht
möglich.
Die Temperaturüberwachung erfolgt nach IEC 64800-5-1:2002-02 (Schaltpunkt bei 3500Ω).
Folgende Sensortypen können eingesetzt werden:
•
Kaltleiter (PTC nach DIN 44082)
•
Temperatursensor KTY84-130
•
Thermoschalter
Der verwendete Sensortyp muss im Menü Überwachungen/P1P2 parametriert werden!
Überwachung
P1P2
Ein
|
- "
Ein
|
- "
Motortemp.-Überwachung
X-MT
P1
(P1)
P2
(P2)

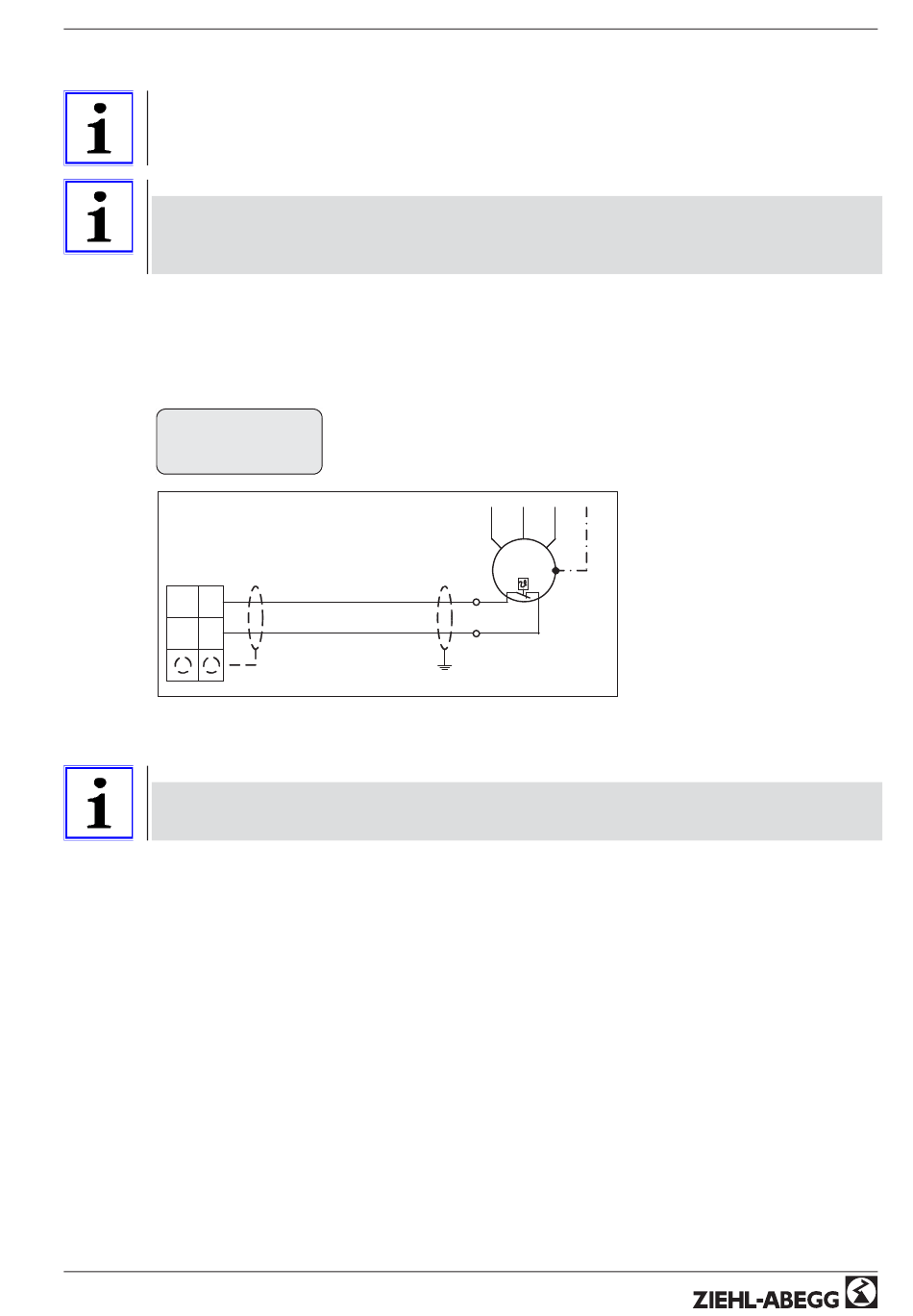

Anschluss Temperaturüberwachung
() Klemmenbezeichnung Steckverbinder
Information
Wird Temperaturüberwachung nicht verwendet, muss diese abgeschaltet werden (Überwachun-
gen/P1P2=Aus). Das Kurzschließen der Eingänge P1 und P2 wird durch den ZETADYN 3 als Fehler
erkannt.
R-TBA08_02-D 1127
U
V
W
M
3~
P1
P2
Art.-Nr. 00163326-D
23/170
Elektrische Installation
PE
