Parameter
SB_M Vorgabe der Impulsamplitude, mit welcher der Motor bestromt
werden soll.
Die Vorgabe erfolgt prozentual vom maximalen Betriebsstrom
des Umrichters (Nennstrom x 1,8)
SB_T1 Impulszeit
Zeit für die der Motor bestromt wird
SB_T0 Impulspause
Pausenzeit zwischen den einzelnen Stromimpulsen
SB_N Anzahl der Stromimpulse

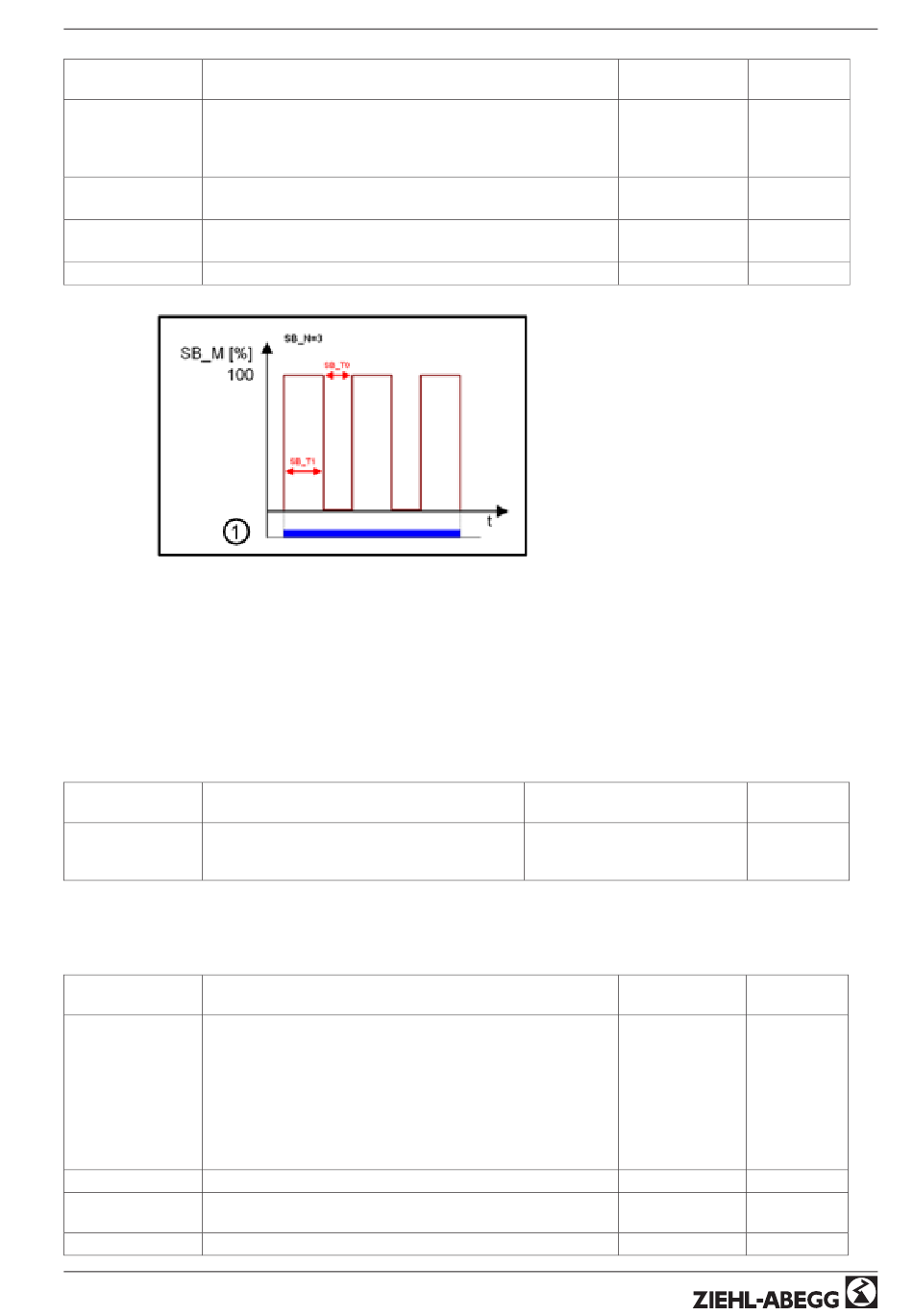

Ablauf Safety-Brake-Funktion
1 Inspektionsfahrt "AUF" oder "AB"
10.19 Menü HW-Ident.
Identikation der einzelnen Baugruppen des Frequenzumrichters. In der Regel wird die Identikation
der Baugruppe direkt aus dessen EEPROM ausgelesen.
Eine manuelle Vorgabe der Identikation ist nur im Fehlerfall und bei Austausch von Baugruppen
notwendig. Hierbei ist für die entsprechende Baugruppe die hinterlegte Versionsnummer einzutragen.
Wird die Anzahl der hinterlegten Versionsnummern überschritten, wird automatisch eine 0 = auto-
matische Identikation eingetragen
Parameter
ID_NOK Es wird die Anzahl der geänderten Hardware-
Identikationen (Identikations-Nr. ungleich 0 )
angezeigt
10.20 Menü Leistungsteil
Parametrierung von Grenzwerten des internen Leistungsteils.
Parameter
M_PWM Betriebsart der Pulsweiten-Modulation
Auto:Die PWM-Frequenz wird in Abhängigkeit der Temperatur
am Leistungsteil und der Belastung verändert
Bei Fahrtbeginn wird die Motorspannung mit der im Parameter
"f_PWM_H" eingestellte Taktfrequenz getaktet.
Im Bedarfsfall wird die Taktfrequenz verringert.
Fix f_PWM: die Motorspannung wir x mit der im Parameter
"f_PWM" eingestellten PWM-Frequenz getaktet
f_PWM Taktfrequenz bei Parametereistellung "M_PWM=Fix f_PWM"
f_PWM_H Maximale Takt-Frequenz (Startfrequenz) bei Parametereinstel-
lung "M_PWM=Auto"
UDC_N Nennspannung des Zwischenkreises
R-TBA08_02-D 1127
Beschreibung
Beschreibung
Beschreibung
Art.-Nr. 00163326-D
88/170
Werkseinstel-
Wertebereich
10 ... 100 %
0.1 ... 2.0 s
0.1 ... 2.0 s
1 ... 10
Werkseinstel-
Wertebereich
Werkseinstel-
Wertebereich
Auto
Fix f_PWM
2.5 ... 10.0 kHz
2.5 ... 16.0 kHz
100 ... 600 V
Parameterliste
lung
70
0.5
0.2
3
lung
lung
Auto
8.0
16.0
565
