11.4.1 Normalhalt bei wegabhängiger Verzögerung
Bei Erreichen des Abschaltpunkts für die Fahrgeschwindigkeit ist die parametrierte
Endgeschwindigkeit V_3 erreicht.
6
Die Verzögerung wird eingeleitet
7 Fahrt mit Positioniergeschwindigkeit V_1
Positioniergeschwindigkeit V_1 wird abgeschaltet
8
Motor verzögert weiter
Drehzahl 0
Ausgang MB wird abgeschaltet
9
Bremse muss unverzögert einfallen
Motor wird weiter bestromt
Bestromung des Motors wird abgeschaltet
10 Ausgang RB wird abgeschaltet
Motorschütze müssen unverzögert abfallen

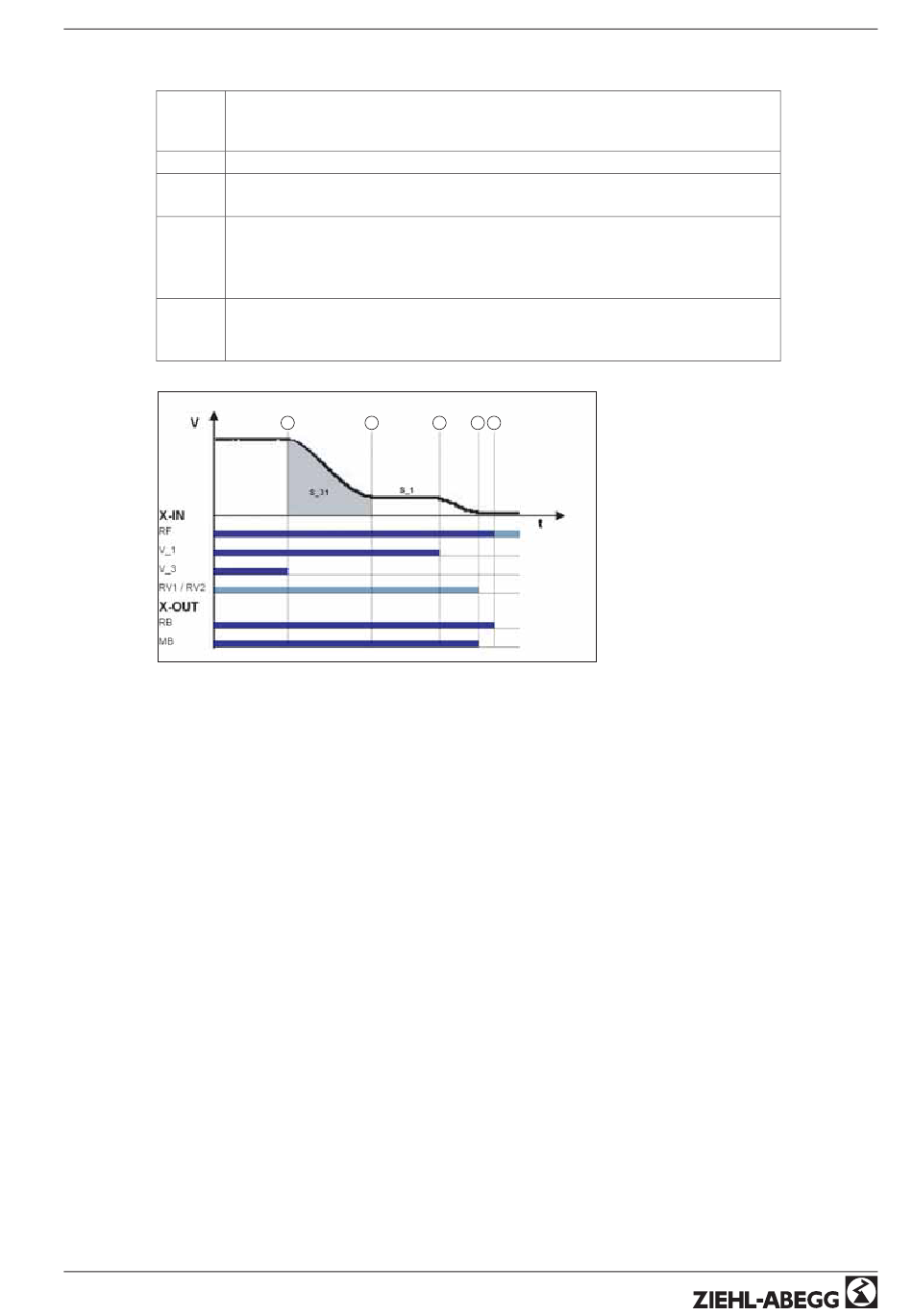

Normalhalt bei wegabhängiger Verzögerung
RF Reglerfreigabe
V_1 Positioniergeschwindigkeit
V_3 hohe Fahrgeschwindigkeit
RV1 / RV2 Richtungsvorgabe
RB Regler bereit
MB mechanische Bremse
