Vorbereitung Vor Dem Aufbau; Stromversorgung - HANSGROHE PHARO Duschtempel 100 Montageanleitung

V o r b e r e i t u n g e n v o r d e m A u f b a u
Raum fliesen, bevor der Duschtempel
Duschwanne wird unter die Fliesen gestellt - diesen Bereich da-
bei aussparen.
Der Installateur muss vorab lediglich den Anschluss für Wasser-
zulauf und -ablauf installieren. Die Wasser- und Abwasserinstal-
lationen sind nach den derzeit gültigen DIN-Normen und örtli-
chen Vorschriften auszuführen.
Leitungen vor Inbetriebnahme spülen. Der Duschtempel
über zwei Anschlussschläuche an Anschlusswinkel mit Außen-
gewinde (im Lieferumfang enthalten) angeschlossen.
Die Versorgung der Kopf- und Handbrause sowie der Seiten-
brausen erfolgt durch die Installationseinheit. Der Idealbereich
für die Zuleitungsanschlüsse befindet sich im Eckbereich hinter
dem Profil.
Leerrohr
®
aufgebaut wird. Die
®
wird

Stromversorgung

230 V~ 50/60 Hz
Leerrohr für Stromversorgung elektronisch: Ø 25*
Leerrohr für Stromversorgung manuell:
wahlweise links oder rechts von der Ecke
* Empfohlener Innen-Durchmesser um ein Verkanten des
Anschlusskabels im Leerrohr zu vermeiden.

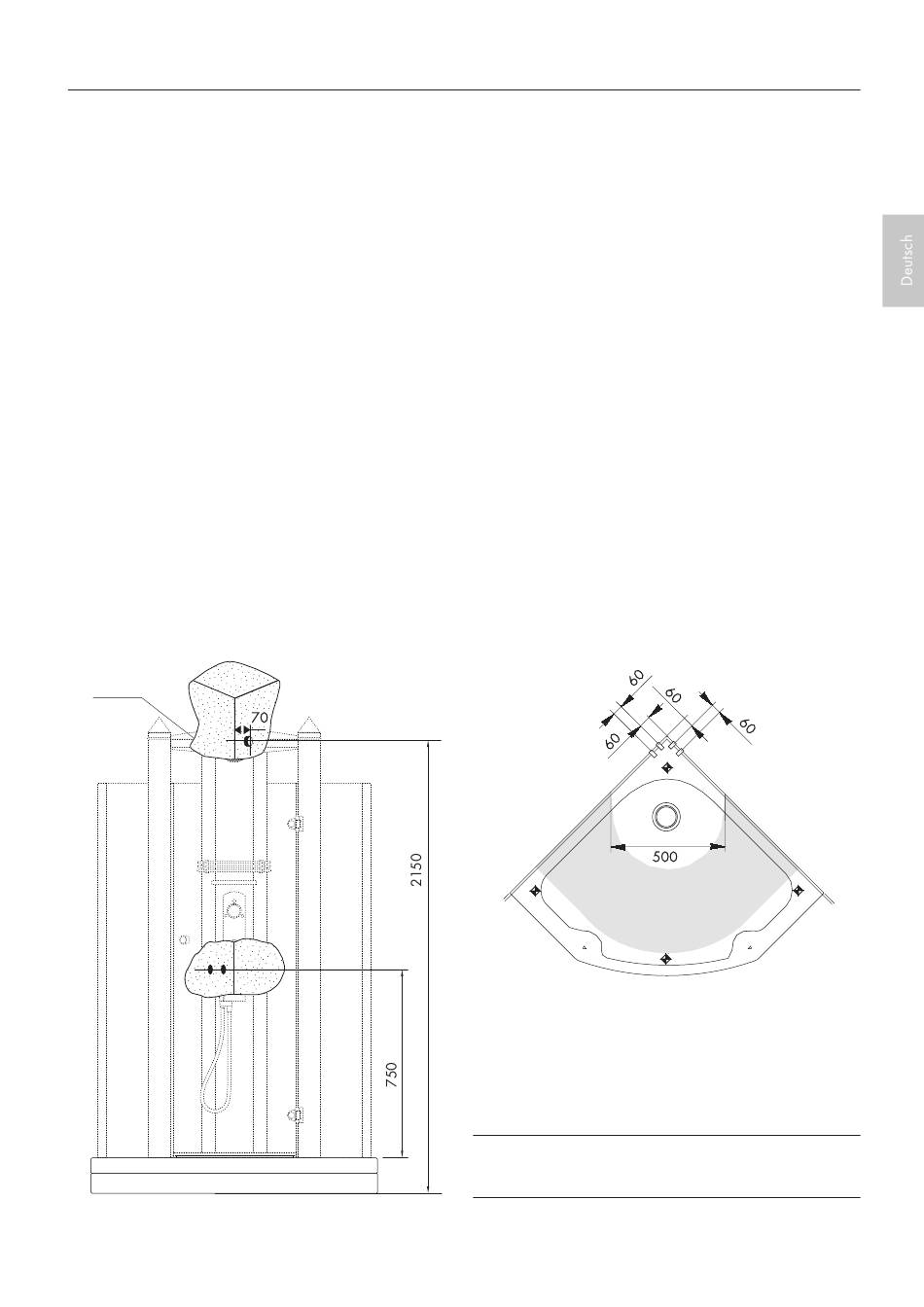

Wasseranschlüsse UP
Wahlweise links oder rechts von der Ecke
manuell DN15
elektronisch DN15
Schraffierte Fläche kennzeichnet die ideale Position der
Anschlussmuffe DN50
Kleben Sie beiliegende Anti-Rutsch-Aufkleber in die
Duschwanne! Der Untergrund muss sauber, fettfrei
und trocken sein.
Ø 25*
