B e d i e n u n g / W a r t u n g M L 4 0
5
6
Schaltbild
1) Beleuchtung wird über Wasserdruck-Sensor eingeschaltet:
2) Beleuchtung wird über externe Schalter eingeschaltet:
Die Installation vor dem Trafo ist im Lieferumfang nicht enthal-
ten. Die Installation des Schalters ist nach geltenden Richtlinien
von einem zugelassenen Fachmann durchzuführen.
Thermostatabgleich
Der Thermostatabgleich muss bei der erstmaligen Inbetriebnah-
me durchgeführt werden.
Thermostat einstellen, wenn die vorgewählte Temperatur von
der Auslauftemperatur des Wassers abweicht. Der Thermostat
wurde werkseitig unter folgenden Bedingungen eingestellt:
– Fließdruck 3 bar
4
– Temperaturdifferenz 50 °C
1) Verbraucher einschalten (Handbrause)
2) Skalengriff drehen bis Wasser mit 38 °C austritt
3) Griffschraube lösen
4) Griff zurückziehen und auf Stellung 38 °C drehen
5) Griff aufstecken, Griffschraube festziehen
Thermostat warten

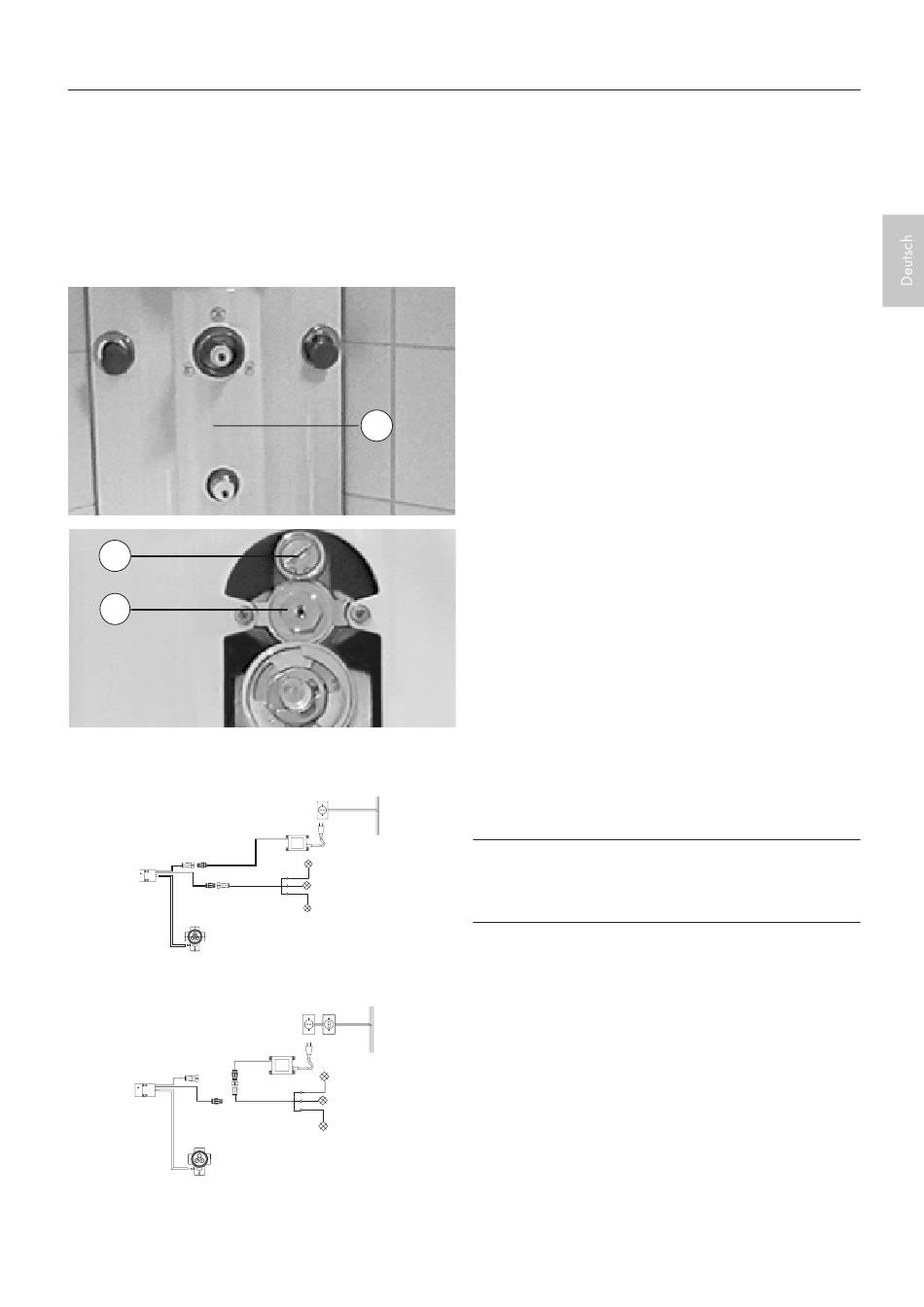

Schmutzfangsiebe reinigen:
1) Thermostat auf 38 °C drehen
2) Griffschraube lösen, Griff abziehen
3) Quattrogriff und Ventilgriff abziehen
aufgesteckte Abdeckung (4) abziehen
4) Beide Vorabsperrungen (5) im Uhrzeigersinn schließen
5) Beide Rückflussverhinderer (6) entgegen dem Uhrzeigersinn
herausdrehen (SW 17)
6) Schmutzfangsiebe reinigen
7) Einbau in umgekehrter Reihenfolge durchführen
Bei Frostgefahr und Entleerung der Rohrleitung: Vor-
absperrung öffnen, Rückflussverhinderer ausbauen
(SW 17), Installationseinheit durch Ausblasen mit
Druckluft wasserfrei machen.

Betrieb mit Durchlauferhitzer

Der Betrieb mit hydraulisch, elektrisch oder thermisch gesteuer-
tem Durchlauferhitzer ist möglich. Mindestleistung des Durch-
lauferhitzer 24 kW.
Einwandfreie Funktion erst ab mindestens 1,5 bar Fliessdruck.
Durch die geringe Warmwasserleistung der Durchlauferhitzer
kann jeweils nur 1 Verbraucher genutzt werden.
Die Warmwassertemperatur am Versorgungsanschluss muss
mindestens 2 °C höher sein als die gewünschte Mischwasser-
temperatur.
Druckunterschiede zwischen Kalt- und Warmwasser müssen
ausgeglichen werden.
( M L = m a n u e l l e V e r s i o n )
