D u s c h w a n n e a u f s t e l l e n
Vor Montage auf Transportschäden untersuchen!
Beim Bohren auf Rohrleitungen (z.B. Fußbodenheizung) und
elektrische Leitungen achten.
2

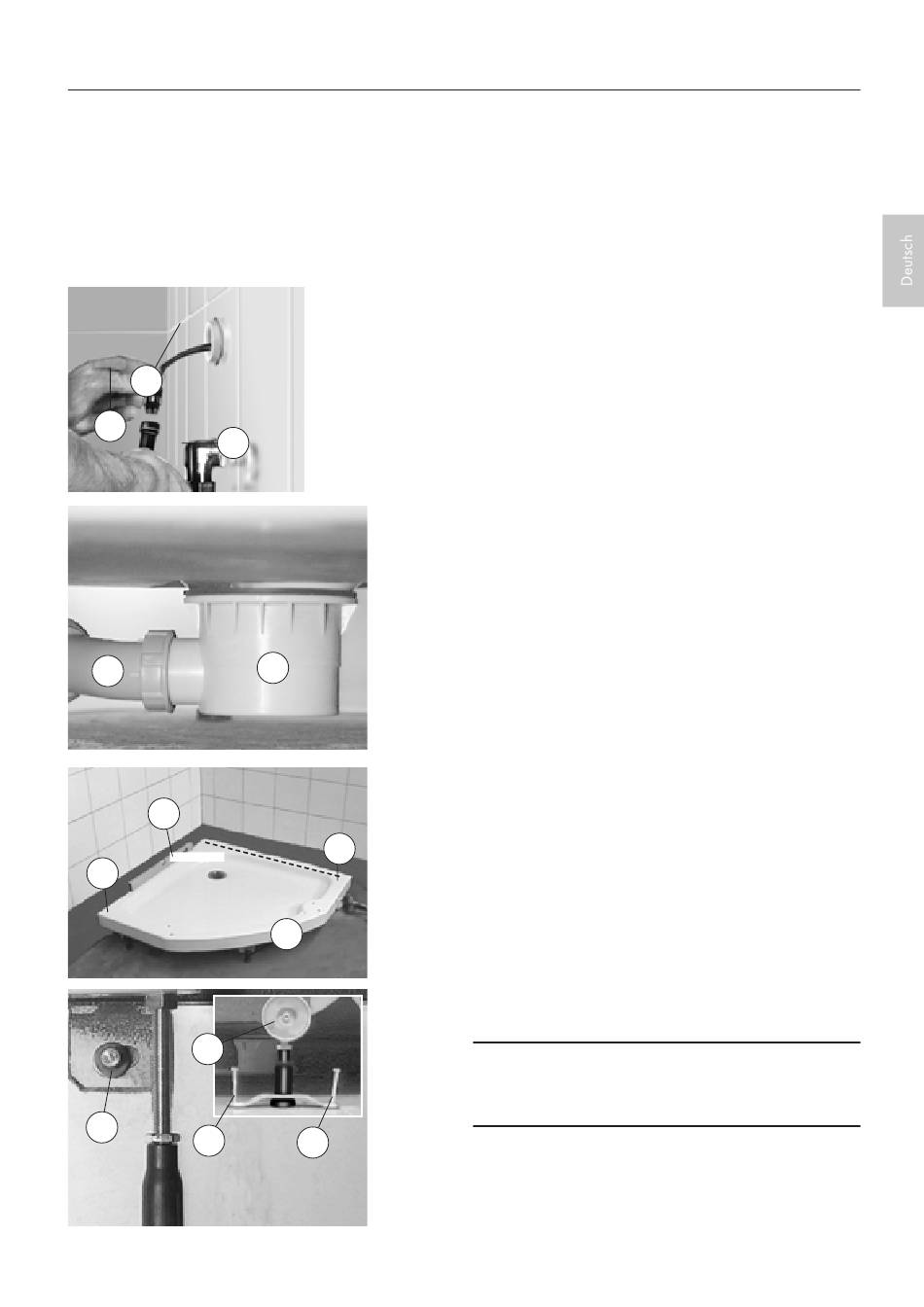

Montage Wannenfüße
Wannenfüße (3) an Duschwanne vormontieren und auf erfor-
1
derliche Wannenhöhe voreinstellen. Gewindestangen (2) ge-
3
gen Wanne kontern. Wird eine Wannenschürze (Zubehör) ver-
wendet, sind die beigefügten Magnethalter (9) vor die Wan-
nenfüße zu montieren. Wannenhöhe (ca. 180 mm) an Schürze
anpassen.
Montage Ablauf
Ablauf (5) gemäß beiliegender Montageanleitung montieren.
Abgangsbogen (4) anbringen und ausrichten. Erforderliche
Wannenhöhe durch Drehen der Wannenfüße einstellen.
Lichte Weite zwischen Ablauf/Fußboden: Sollmaß mind. 2 mm.
Duschwanne ausrichten und fixieren
5
4
Duschwanne aufstellen und waagerecht ausrichten. Mit Was-
serwaage Wannenposition prüfen. Wannenfüße kontern. Befe-
stigungspunkte (6, 7) auf Wand und Boden übertragen. Dusch-
wanne wieder entfernen. Wandbefestigungspunkte (6) Ø 10
und Bodenbefestigungspunkte Ø 8 bohren, Dübel setzen. Wan-
nenposition und Lage prüfen!
6
In der Ecke die Wanne mit Gewindebolzen (1) und Schall-
schutzhülse fixieren.
6
6
Die Wanne mit Sechskant-Holzschrauben (8) 8x60 mit gleit-
und Unterlagscheiben gegen die Wand schrauben.
7
Wanne mit der Spanplatte (11) und Sechskant-Holzschrauben
(10) 6x50 am Boden fixieren.
Ablauf anschließen und auf Dichtigkeit prüfen!
Fehlende Fliesen anbringen und Duschwanne abdichten.
9
Duschwanne erst einmauern, wenn der
®
Duschtempel komplett aufgebaut ist. Wird eine
Wannenschürze verwendet, entfällt das Einmauern
der Duschwanne.
8
10
11
11
