Installation
2.4.4 Benutzung der SeaTalk-Anschlussbox
Falls Sie eine SeaTalk-Anschlussbox installiert haben, sollte das RAY230/E
darüber angeschlossen werden. Diese Box ermöglicht einen SeaTalk-Bus-
Spannungs- und GPS-Anschluss.
Steht noch keine Spannung (über den SeaTalk-Bus) zur Verfügung), kann
über die Anschlussbox Spannung für andere Anwendungen eingespeist
werden. Die Box kann auch für den Anschluss an ein NMEA-GPS-System
Zur Anschlussbox gehören folgende Teile:
• SeaTalk-Kabel und -Stecker für den Anschluss an die Display-Einheit
• Spannungskabel für einen 12-V-Anschluss (bei Bedarf)
• Anschlüsse für die Verbindung von SeaTalk-Kabeln mit externen Geräten
• Zusätzliche Anschlüsse für andere Instrumente

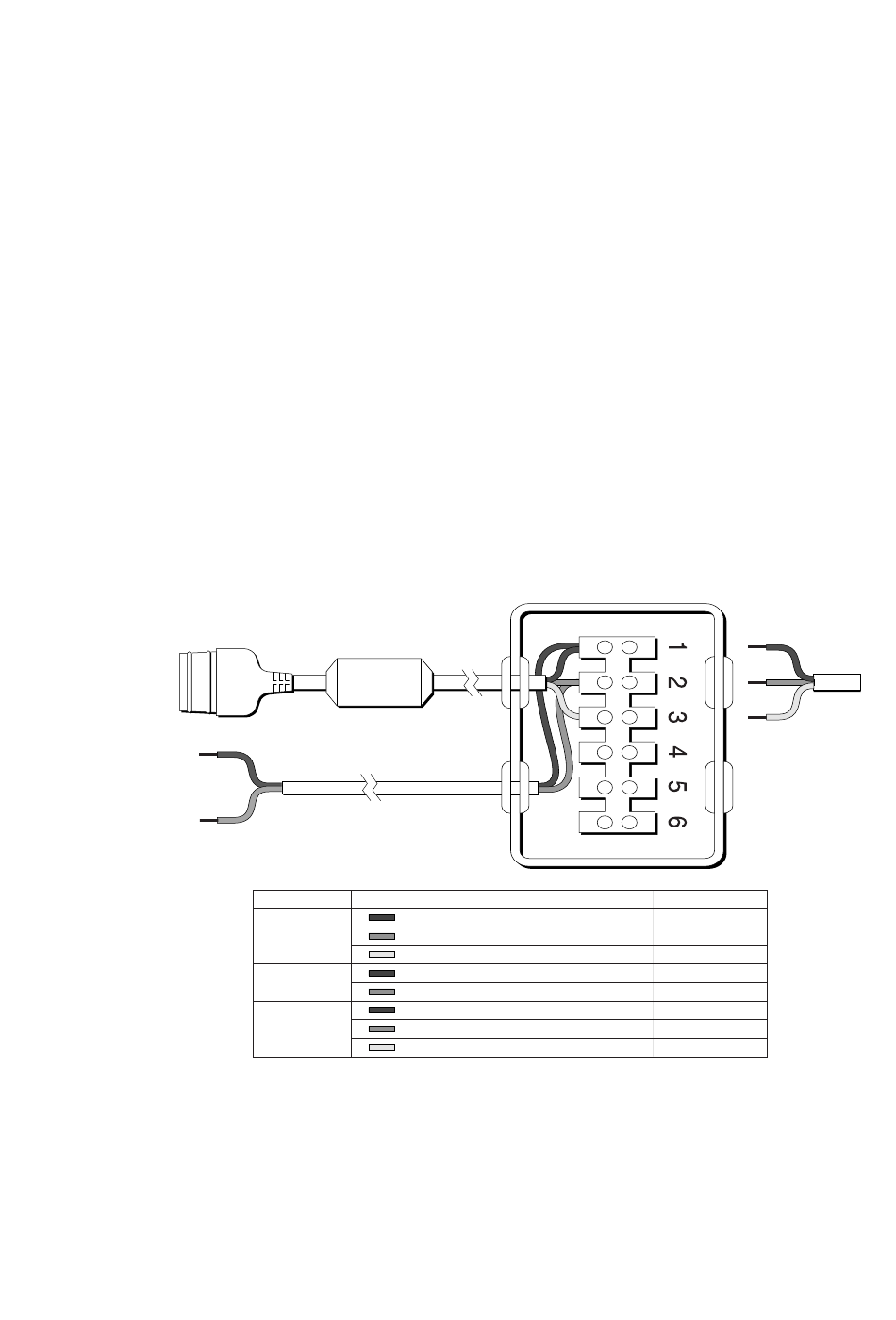

Die untere Abbildung zeigt die Verbindung an die Anschlussbox.
SeaTalk-
Stecker an
Funkanlage
12- V DC
An Schiffs-Netzanschluss
12+V DC (gesichert)
Kabel
Ader
SeaTalk
Schwarz (Schirm)
Rot
Gelb
Power
Schwarz (Schirm)
Rot
GPS
Schwarz (Schirm)
Rot
Gelb
Abb. 2-6 SeaTalk-Anschlussbox-Verbindungen
Terminal
Funktion
1
0V
2
+12v
3
SeaTalk
1
0V
2
+12V
1
0V
2
+12V
3
SeaTalk
2-9
An GPS
Ausgangsspannung: 1 & 2
Eingangsspannung: 1 & 3
Ersatz-Eingang
