2-8
ACHTUNG: Um Schäden an der Anlage zu vermeiden, verbinden Sie
NICHT die GRÜNE (-) mit der GELBEN (+) Lautsprecher-Ader. Schließen
Sie auch NIEMALS die GRÜNE (-) Lautsprecher-Ader an die
SCHWARZE (–) Stromspannungs-Ader an.
2.4.3 NMEA-Daten
Das RAY230/E übernimmt NMEA 0183-Daten
Positionsbestimmungsgerät (GPS, Loran, etc.), um damit Längen- und
Breitendaten während eines DSC-Notrufs übertragen zu können. Die
NMEA-Sätze, die die Positionsdaten bestimmen, sind nach Prioritätenfolge:
GGA, RMC, RMA, und GLL.
Verbinden Sie das Positionsbestimmungsgerät mit den weißen (NMEA+)
und schwarzen (NMEA-) Adern des Strom-/Lautsprecher-/NMEA-Kabels.
In der unteren Abbildung sehen Sie ein Beispiel eines solchen Anschlusses
mit Hilfe eines geeigneten Anschlussblocks. Genaue Anweisungen, wie
Sie Ihr spezielles GPS anschließen, entnehmen bitte dem Handbuch des
GPS-Geräts.
Hinweis:
Bei einem Standard-GPS, müssen alle Rückleitungen (-) mit einem
gemeinsamen Massepunkt verbunden werden.

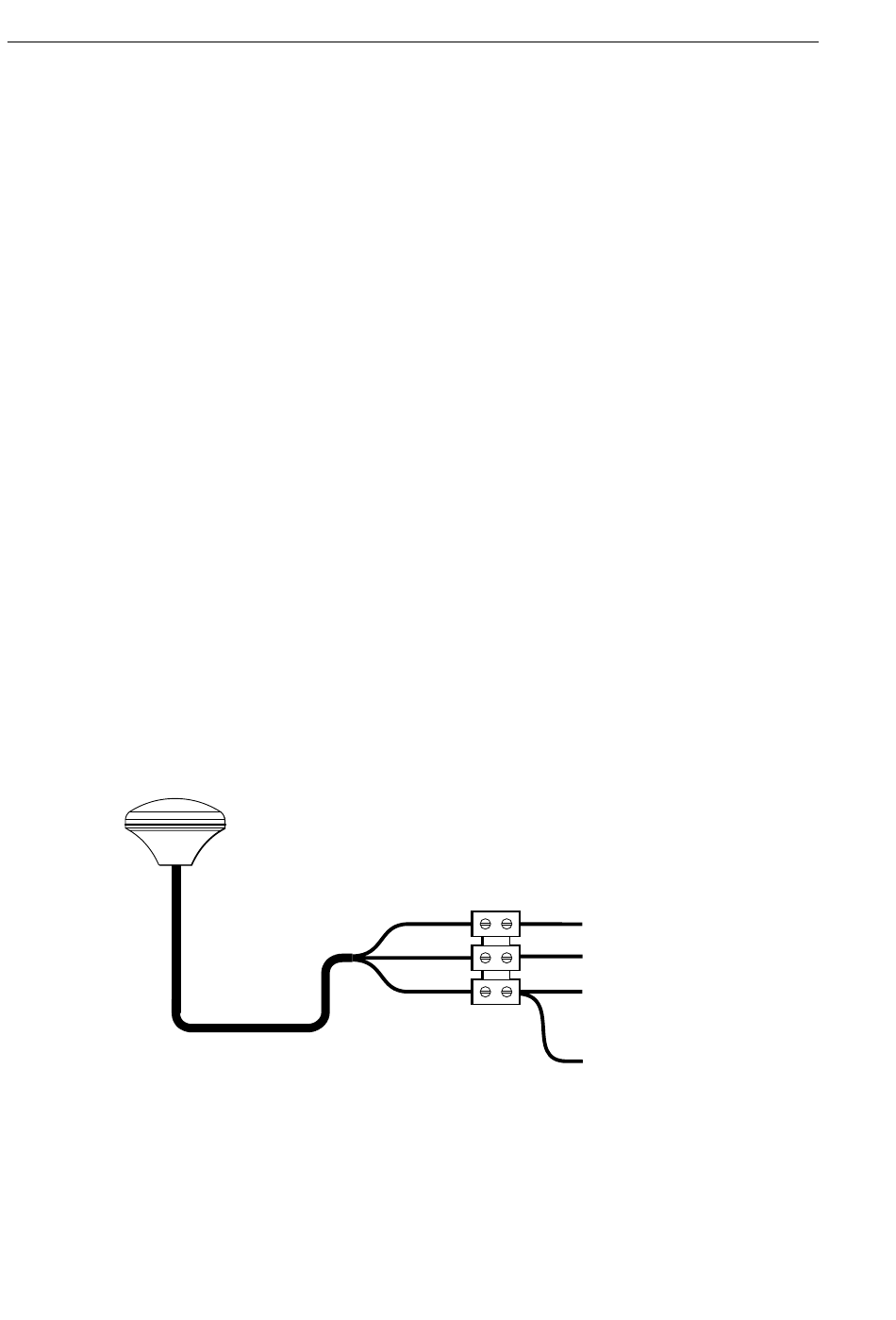

Abb. 2-5 Beispiel GPS-Anschluss an NMEA
Rot
Gelb
Schwarz
Installation
von einem
+12 V
+ NMEA-Daten (weiß)
-- NMEA-Daten (schwarz)
0V
