2.4 Elektrische Anschlüsse
2.4.1 Strom- und Nebelhorn/NMEA-Anschlüsse
Das zwei Meter lange Stromversorgungskabel ist ein Mehrzweckkabel mit
drei Aderpaaren für den Strom- NMEA-Eingangs- und Nebelhorn-
Anschluss. Anschlüsse an den 6-poligen Stecker sind folgendermaßen:
Drahtfarbe
Drahtfarbe
Drahtfarbe
Drahtfarbe
Drahtfarbe
ROT
SCHWARZ
GELB
GRÜN
WEISS
SCHWARZ
Die ROTE (+) Stromader enthält eine 10-Ampere-Sicherung.

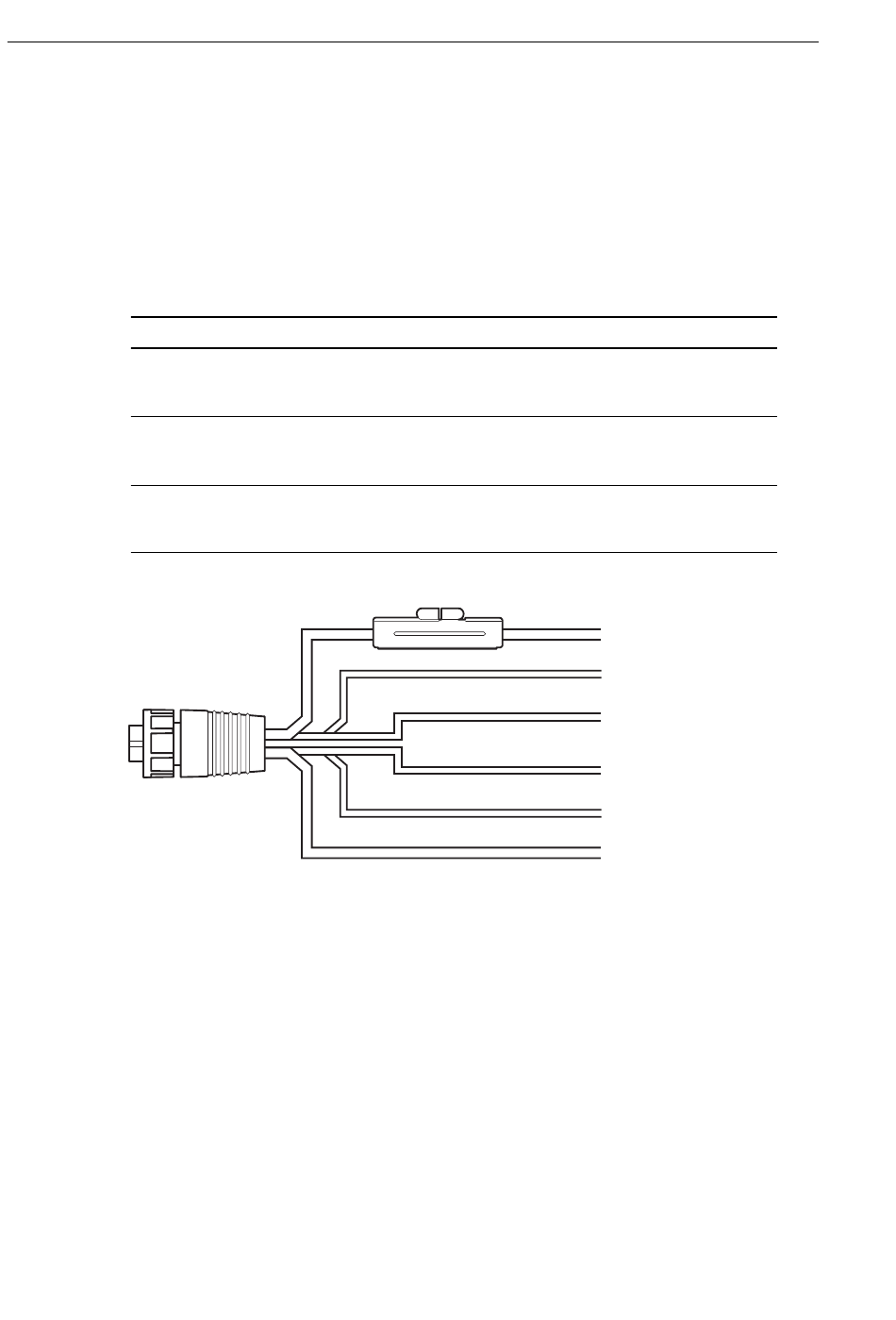

Abb. 2-3 Strom-/Nebelhorn-/NMEA-Kabel und 6-poliger Anschluss
Die Länge des Stromkabels sollte lang genug sein, um die Gleichstrom-
Versorgungsquelle bequem zu erreichen . Bei Bedarf können Sie das Kabel
verlängern. Benötigen Sie jedoch mehr als 5 Meter zur Verlegung, soll ein
Kabel mit einem größeren Durchmesser benutzt werden, da sonst mit
Spannungsverlust zu rechnen ist.
Funktion
Funktion
Funktion
Funktion
Funktion
Anschluss an
Anschluss an
Anschluss an
Anschluss an
Anschluss an
Strom +
13.2 VDC-Spannungsversorung
Strom –
Nebelhorn + Nebelhorn-Sprecher
Nebelhorn –
NMEA +
Eingang vom Nav-Empfänger (GPS, LORAN)
NMEA –
Installation
ROT (DC-Eingang+)
WEISS (NMEA-Eingang+)
GRÜN (Lautsprecher-)
SCHWARZ (kl. Durchm.)
(NMEA-Eingang-)
GELB (Lautsprecger+)
SCHWARZ (DC-Eingang-)
