SCSI-Anschluss

Der serielle SCSI-Anschluss befindet sich auf der Hauptplatine und ist von der
Rückseite des Systems aus zugänglich.

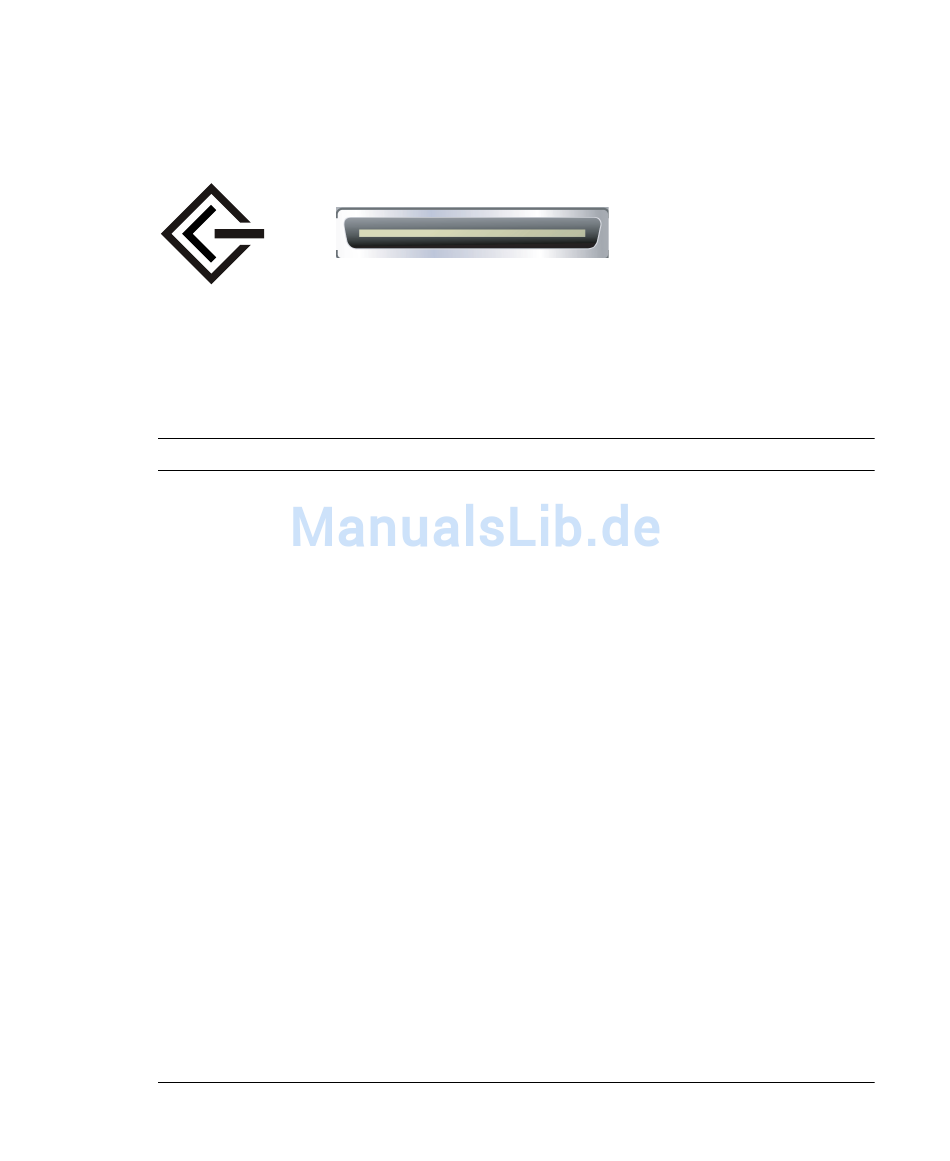

ABBILDUNG 4-7
TABELLE 4-8
Pin
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
58 Netra 440 Server Installationshandbuch • April 2006
34
68
Pin-Nummerierung des SCSI-Anschlusses

Pin-Signale des SCSI-Anschlusses

Signalbeschreibung
Data12 + (Daten)
Data13 + (Daten)
Data14 + (Daten)
Data15 + (Daten)
Parity1 + (Parität)
Data0 + (Daten)
Data1 + (Daten)
Data2 + (Daten)
Data3 + (Daten)
Data4 + (Daten)
Data5 + (Daten)
Data6 + (Daten)
Data7 + (Daten)
Parity0 + (Parität)
Erde (Ground, GND)
DIFF_SENSE
TERM_PWR (Stromversorgung)
TERM_PWR (Stromversorgung)
(N/C)
1
35
Pin Signalbeschreibung
35 Data12 – (Daten)
36 Data13 – (Daten)
37 Data14 – (Daten)
38 Data15 – (Daten)
39 Parity1 – (Parität)
40 Data0 – (Daten)
41 Data1 – (Daten)
42 Data2 – (Daten)
43 Data3 – (Daten)
44 Data4 – (Daten)
45 Data5 – (Daten)
46 Data6 – (Daten)
47 Data7 – (Daten)
48 Parity0 – (Parität)
49 Erde (Ground, GND)
50 Erde (Ground, GND)
51 TERM_PWR (Stromversorgung)
52 TERM_PWR (Stromversorgung)
53 (N/C)
