4–42
Verwendung Ausgangsklemmen
Signal „Frequenz erreicht"
Die Ausgangssignale „Frequenz erreicht" erleichten externen System die
Geschwindigkeit des Umrichters zu erfassen. Dieser Ausgang [FA1] wird
geschaltet, wenn die Ausgangsfrequenz den unter F001 eingegebenen Wert
erreicht. Die Funktion [FA2] schaltet einen Ausgang bei Überschreiten einer
Frequenz im Hochlauf bzw. Unterschreiten einer Frequenz im Runterlauf. Beim
Hoch- und Runterlaufen kann ein Ausgang bei unterschiedlichen Frequenzen
geschaltet werden. Alle Signalwechsel haben Hysterese und unterdrücken das
Flattern des Ausgangs wenn sich die Frequenz im Grenzbereich befindet.
Options-
Symbol
Nr.
01 FA1
02 FA2
Mögliche
Ausgänge:
Einstellungen:
Notes:
•
Für die meisten Anwendungen wird nur ein Typ
dieser Art von Ausgängen benötigt (siehe
Beispiele). Trotzdem ist es mögllich beide Arten
[FA1] und [FA2] zu verwenden.
•
Jeder erreichte Grenzwert bei Beschleunigung
wird 0,5Hz früher eingeschaltet.
•
Jeder erreichte Grenzwert bei Verzögerung wird
1,5Hz verzögert ausgeschaltet.
•
Verzögerungszeit des Ausgangs beträgt 60ms.
•
Das Anschlussbeispiel der Klemme [12] schaltet
eine Relais-Spule. Verwenden Sie dabei eine
Diode in Sperrrichtung (Freilaufdiode) um
Beschädigungen am Transistorausgang durch
Spannungsspitzen zu vermeiden.
Name
Sollwert erreicht
Solwert überschritten
11, 12, AL0 – AL2
(keine)
Status Beschreibung
ON Erreichen der eingestellte Frequenz
OFF Umrichterausgang ist ausgeschaltet oder
bei Beschleunigung/Verzögerung
ON Über-/Unterschreiten der eingestellten
Frequenz während der Beschleunigung/
Verzögerung
OFF Umrichterausgang ist ausgeschaltet oder
der Grenzbereich ist noch nicht erreicht

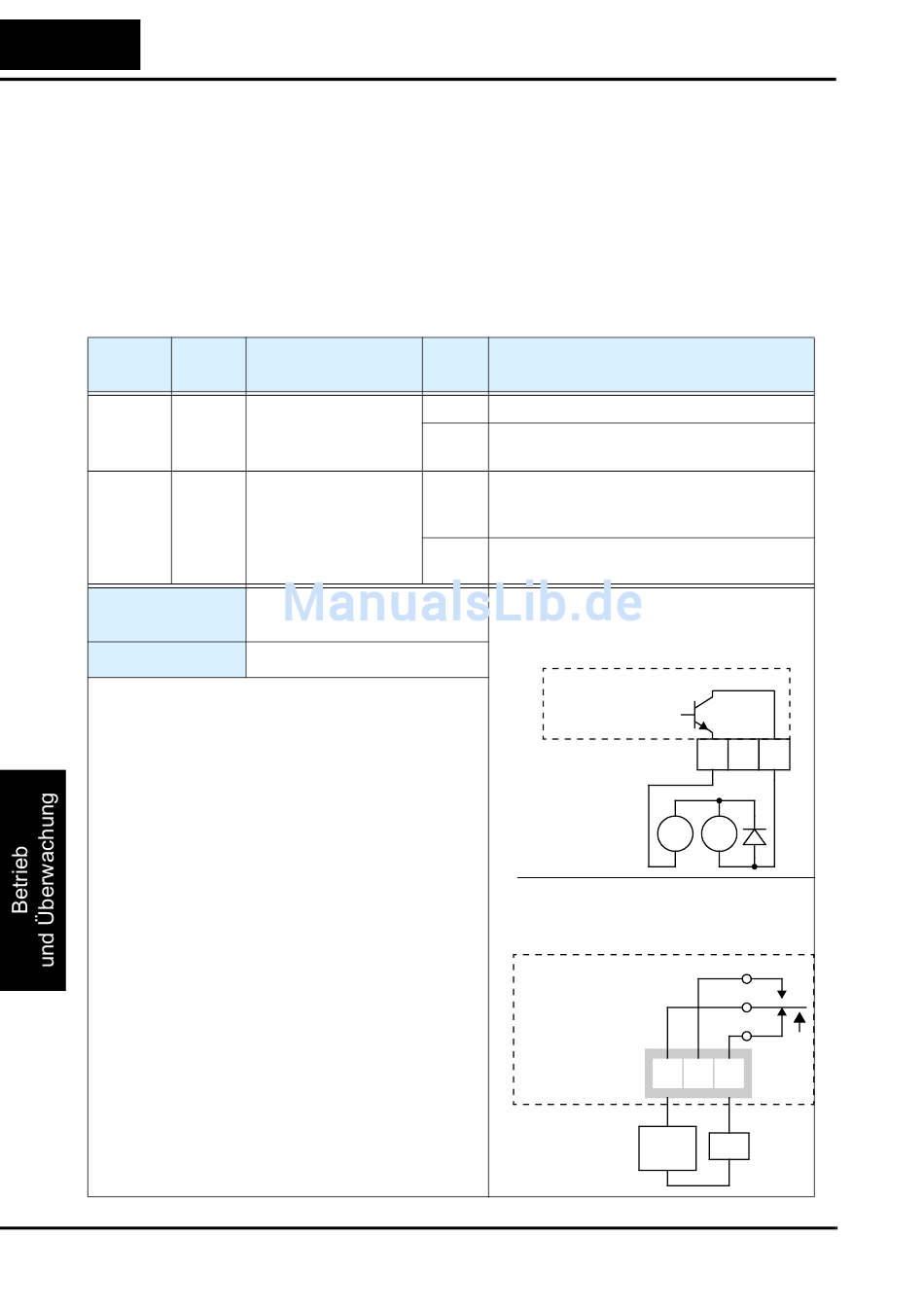

Beispiel (Grundwerte Ausgangs-Konfigu-
ration - siehe Seite 3–55):
Steuerplatine
Beispiel Klemmen [AL0], [AL1], [AL2]
(Notwendige Ausgangs-Konfiguration -
siehe Seite 4–38 und 3–55):
Steuerplatine
Siehe I/O Beschrei-
bung auf Seite 4–6.
FA1
CM2 12 11
+
RY
–
FA1
AL0 AL1 AL2
Netz-
Last
teil
