Hitachi L200 Handbuch Seite 176

4–28
Verwendung Eingangsklemmen
Thermistorschutz (Kaltleiterschutz)
Motore mit einem eingebauten Thermistor (Kaltleiter) können diesen vor
Überhitzung schützen. Nur an der Eingangsklemme [5] kann ein Thermistor
angeschlossen werden. Wenn der Widerstandswert des angeschlossenen
Thermistors [5] und [L] 3 kOhm ±10% übersteigt, meldet der Umrichter eine
Störung, schaltet den Umrichterausgang ab und gibt die Störmeldung E35 aus.
Verwenden Sie diese Funktion um den Motor vor Überhitzung zu schützen.
Options-
Symbol
Nr.
19 TH
Mögliche
Eingänge:
Einstellungen:
Notes:
•
Der Thermistor muss an den Klemmen [5] und
[L] angeschlossen werden. Ist der Widerstands-
wert über dem Grenzbereich, erzeugt der
Umrichter eine Störung. Bei Abkühlung des
Motors ändert sich auch der Widerstandswert
so, das eine Quittierung der Störung möglich
ist. Durch Drücken der Taste STOP/Reset wird
die Störung gelöscht.
Name Status
Kaltleitereingang Sensor Bei Anschluss eines Thermistors an der
Offen
nur C005
C085
Beschreibung
Eingangsklemme [5] und [L] überprüft der
Umrichter die Temperatur, erzeugt eine
Störung (E35) und schaltet den Umrichter-
ausgang ab
Ein nichtangeschlossener Thermistor
erzeugt eine Störung und der Umrichter-
ausgang wird abgeschaltet

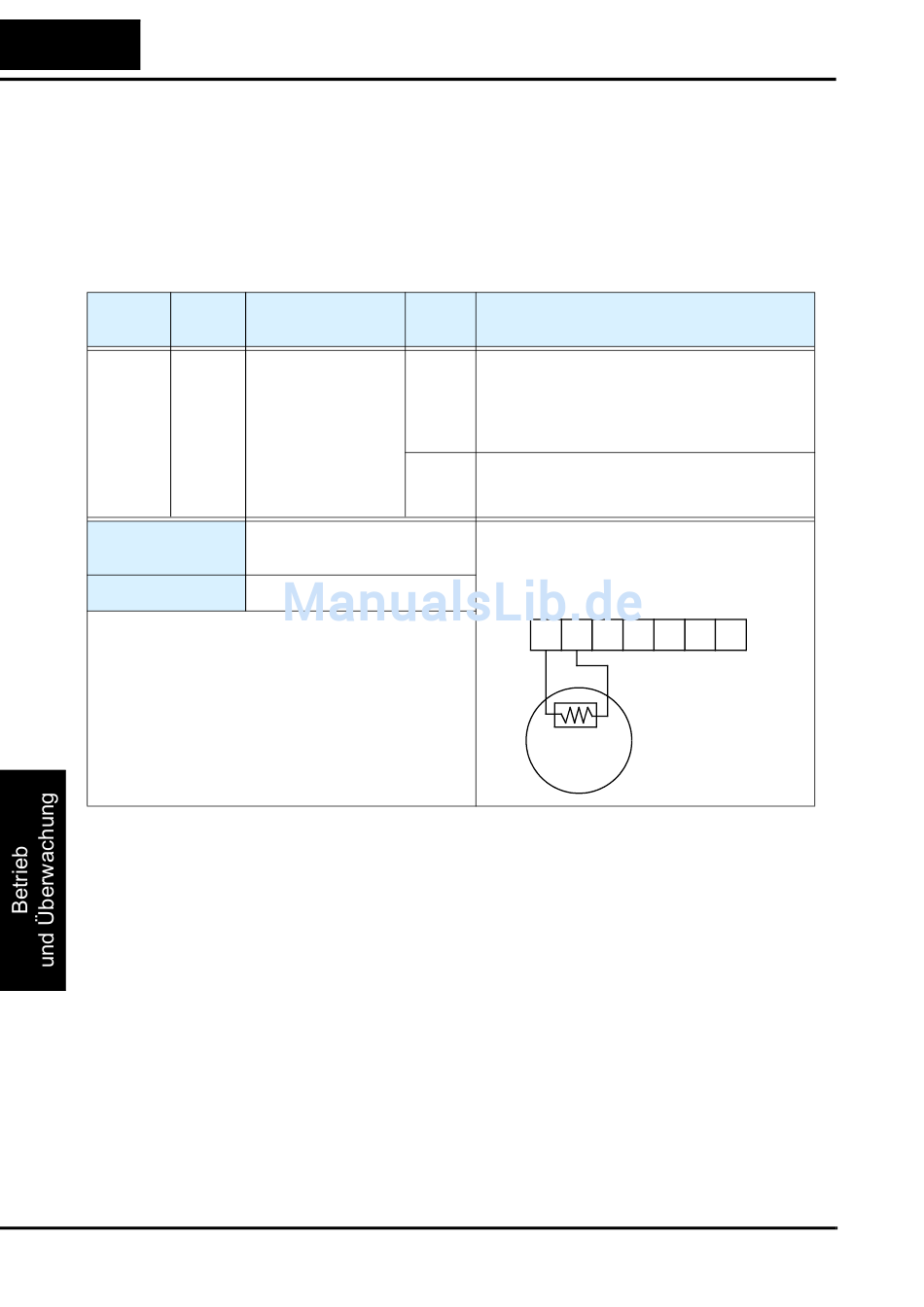

Beispiel (Notwendige Eingangs-Konfigu-
ration - siehe Seite 3–50):
TH
L 5 4 3
Thermistor
MOTOR
2 1 PCS
