Einbauen der Kanalkarte
Anschließen der Schreiber
Einbau

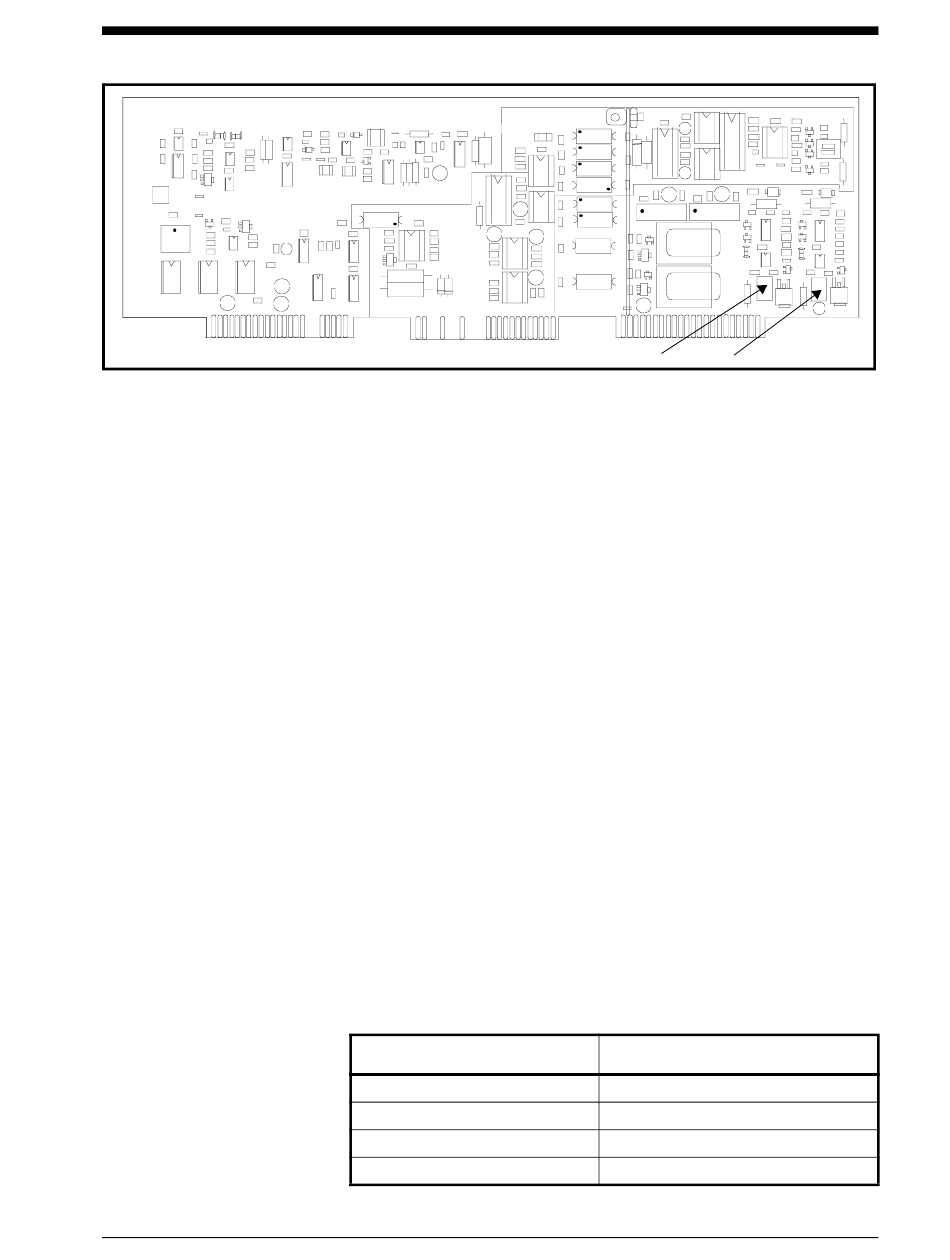

Abbildung 2-13: Kanalkarte – Lage von S2 und S3
1. Nach Einstellen der Schalter muss die Kanalkarte wieder
eingebaut werden.
Hinweis: Wenn Druckeingänge oder andere Eingangsvorrichtungen
an die Series 3 angeschlossen werden sollen, darf die
Halteleiste und die Abdeckung noch nicht angebracht
werden, da die Schalter auf der Kanalkarte auch für diese
Eingänge eingestellt werden müssen.
2. Die Halteleiste anbringen. Sicherstellen, dass die Schlitze auf der
Halteleiste korrekt an den Schaltkarten anliegen. Die Halteleiste
mit den zwei zuvor entfernten Schrauben befestigen.
3. Das Elektronikmodul in sein Gehäuse schieben und die Schrauben
anbringen. Die Schrauben mit den Fingern festziehen - jedoch
nicht zu stark festziehen.
Die Schreiber an die Klemmleiste mit der Bezeichnung
Rückseite anschließen (siehe Abbildung 2-4 auf Seite 2-5). Beim
Herstellen der Schreiberanschlüsse ist auf Abbildung 2-6 unten
Bezug zu nehmen.
WICHTIG: Um guten Kontakt zwischen den einzelnen
Anschlussbuchsenleisten aufrecht zu erhalten und die
Steckverbinderpole nicht zu beschädigen, den
Steckverbinder gerade abziehen (nicht in einem Winkel),
die Kabelverbindung abseits des Moduls herstellen und
den Steckverbinder gerade (nicht in einem Winkel)
eindrücken, nachdem die Verdrahtung abgeschlossen ist.
Anschließen:
Schreiber A aus (+)
Schreiber A zurück (–)
Schreiber B aus (+)
Schreiber B zurück (–)
S3
Tabelle 2-6: Schreiberanschlüsse
An REC-Klemmleiste:
August 2004
S2
REC
an der
Pin A+
Pin A–
Pin B+
Pin B–
2-17
