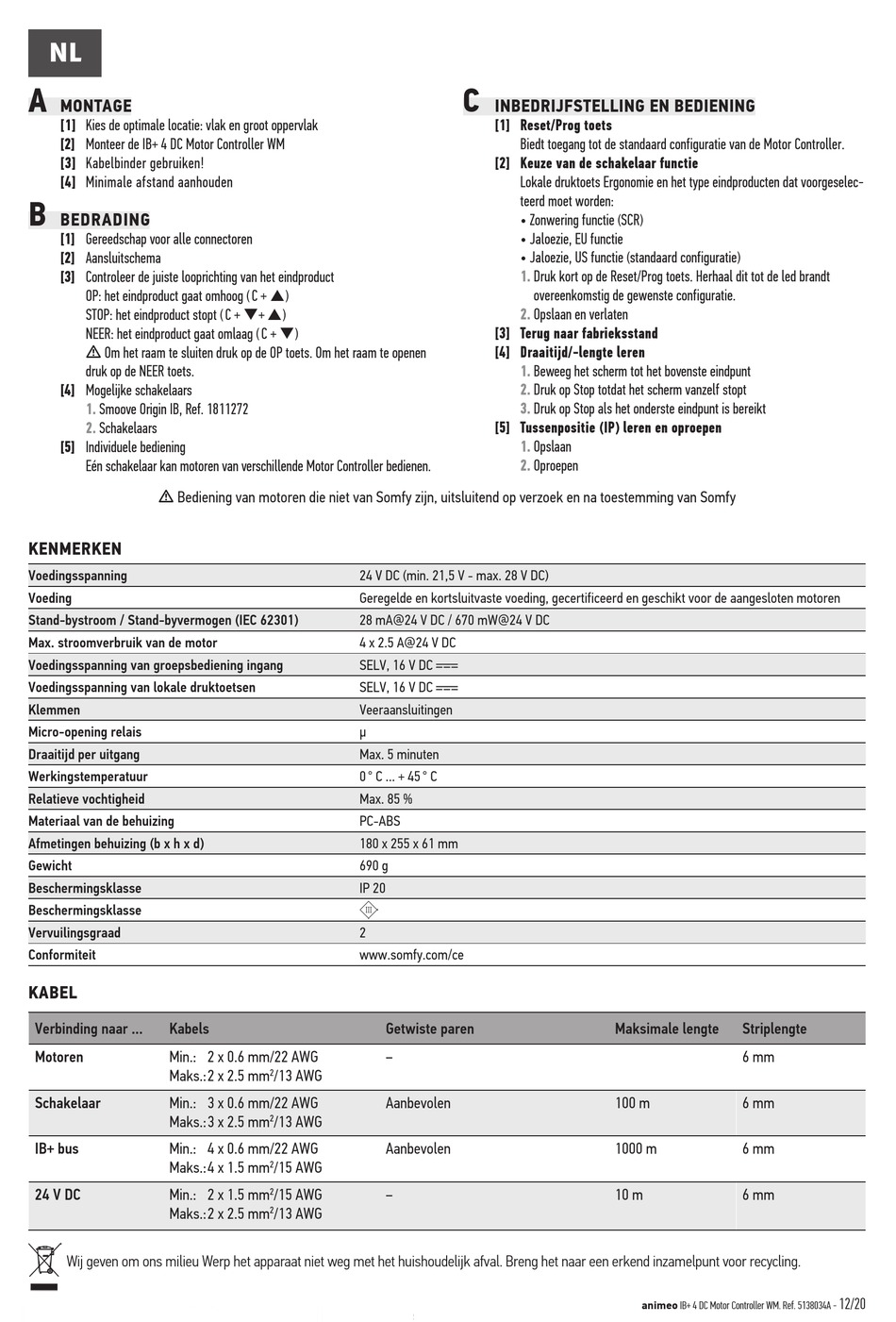

NL
A

MONTAGE

[1] Kies de optimale locatie: vlak en groot oppervlak
[2] Monteer de IB+ 4 DC Motor Controller WM
[3] Kabelbinder gebruiken!
[4] Minimale afstand aanhouden
B
BEDRADING
[1] Gereedschap voor alle connectoren
[2] Aansluitschema
[3] Controleer de juiste looprichting van het eindproduct
OP: het eindproduct gaat omhoog ( C + )
STOP: het eindproduct stopt ( C + + )
NEER: het eindproduct gaat omlaag ( C + )
m Om het raam te sluiten druk op de OP toets. Om het raam te openen
druk op de NEER toets.
[4] Mogelijke schakelaars
1. Smoove Origin IB, Ref. 1811272
2. Schakelaars
[5] Individuele bediening
Eén schakelaar kan motoren van verschillende Motor Controller bedienen.
m Bediening van motoren die niet van Somfy zijn, uitsluitend op verzoek en na toestemming van Somfy
KENMERKEN
Voedingsspanning
Voeding
Stand-bystroom / Stand-byvermogen (IEC 62301)
Max. stroomverbruik van de motor
Voedingsspanning van groepsbediening ingang
Voedingsspanning van lokale druktoetsen
Klemmen
Micro-opening relais
Draaitijd per uitgang
Werkingstemperatuur
Relatieve vochtigheid
Materiaal van de behuizing
Afmetingen behuizing (b x h x d)
Gewicht
Beschermingsklasse
Beschermingsklasse
Vervuilingsgraad
Conformiteit
KABEL
Verbinding naar ... Kabels
Motoren Min.: 2 x 0.6 mm/22 AWG
Maks.: 2 x 2.5 mm
Schakelaar Min.: 3 x 0.6 mm/22 AWG
Maks.: 3 x 2.5 mm
IB+ bus Min.: 4 x 0.6 mm/22 AWG
Maks.: 4 x 1.5 mm
24 V DC Min.: 2 x 1.5 mm
Maks.: 2 x 2.5 mm
Wij geven om ons milieu Werp het apparaat niet weg met het huishoudelijk afval. Breng het naar een erkend inzamelpunt voor recycling.
24 V DC (min. 21,5 V - max. 28 V DC)
Geregelde en kortsluitvaste voeding, gecertificeerd en geschikt voor de aangesloten motoren
28 mA@24 V DC / 670 mW@24 V DC
4 x 2.5 A@24 V DC
SELV, 16 V DC
SELV, 16 V DC
Veeraansluitingen
μ
Max. 5 minuten
0 ° C ... + 45 ° C
Max. 85 %
PC-ABS
180 x 255 x 61 mm
690 g
IP 20
2
www.somfy.com/ce
Getwiste paren
–
/13 AWG
2
Aanbevolen
/13 AWG
2
Aanbevolen
/15 AWG
2
/15 AWG –
2
/13 AWG
2
C
INBEDRIJFSTELLING EN BEDIENING
[1] Reset/Prog toets
Biedt toegang tot de standaard configuratie van de Motor Controller.
[2] Keuze van de schakelaar functie
Lokale druktoets Ergonomie en het type eindproducten dat voorgeselec-
teerd moet worden:
• Zonwering functie (SCR)
• Jaloezie, EU functie
• Jaloezie, US functie (standaard configuratie)
1.
Druk kort op de Reset/Prog toets. Herhaal dit tot de led brandt
overeenkomstig de gewenste configuratie.
2.
Opslaan en verlaten
[3] Terug naar fabrieksstand
[4] Draaitijd/-lengte leren
1.
Beweeg het scherm tot het bovenste eindpunt
2.
Druk op Stop totdat het scherm vanzelf stopt
3.
Druk op Stop als het onderste eindpunt is bereikt
[5] Tussenpositie (IP) leren en oproepen
1.
Opslaan
2.
Oproepen
Maksimale lengte
100 m
1000 m
10 m
Striplengte
6 mm
6 mm
6 mm
6 mm
animeo IB+ 4 DC Motor Controller WM. Ref. 5138034A -
12/20
